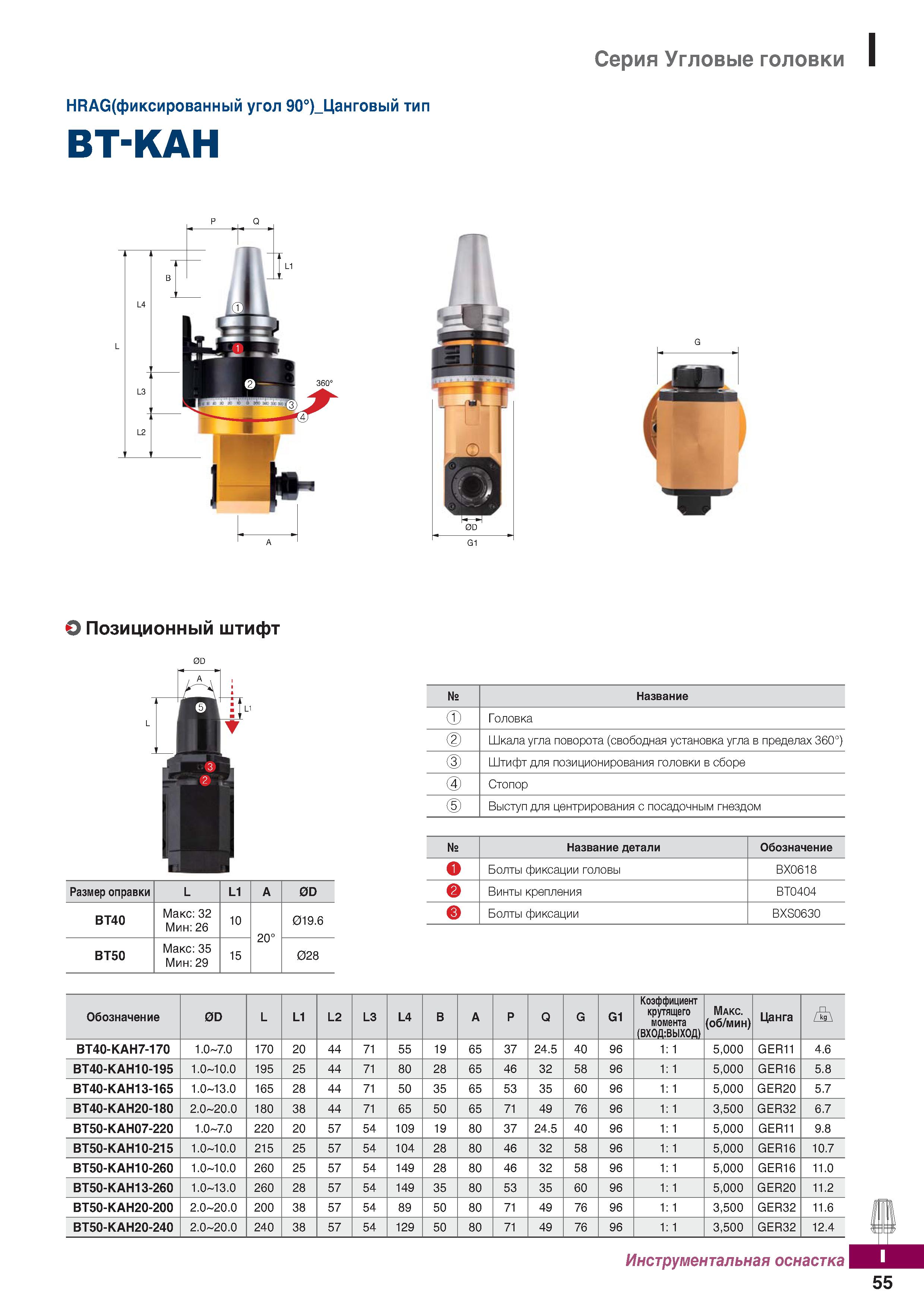

Серия Угловые головки НВАО(фиксированный угол 90°) Цанговый тип ВТ-КАН О Позиционный штифт 0D Размер оправки L L1 А 0D ВТ40 Макс: 32 Мин: 26 10 20° 019.6 ВТ50 Макс: 35 Мин: 29 15 028 № Название Головка ( ) Шкала угла поворота (свободная установка угла в пределах 360°) ( ) Штифтдпя позиционирования головки в сборе Стопор Выступ для центрирования с посадочным гнездом № Название детали Обозначение Болты фиксации головы BX0618 Винты крепления BT0404 Болты фиксации BXS0630 Обозначение 0D L L1 L2 L3 L4 В А Р Q G G1 Коэффициент крутящего момента (ВХ0Д:ВЫХ0Д) Макс. (об/мин) Цанга ВТ40-КАН7-170 1.0-7.0 170 20 44 71 55 19 65 37 24.5 40 96 1: 1 5,000 GER11 4.6 ВТ40-КАН10-195 1.0-10.0 195 25 44 71 80 28 65 46 32 58 96 1: 1 5,000 GER16 5.8 ВТ40-КАН13-165 1.0-13.0 165 28 44 71 50 35 65 53 35 60 96 1: 1 5,000 GER20 5.7 ВТ40-КАН20-180 2.0-20.0 180 38 44 71 65 50 65 71 49 76 96 1: 1 3,500 GER32 6.7 ВТ50-КАН07-220 1.0-7.0 220 20 57 54 109 19 80 37 24.5 40 96 1: 1 5,000 GER11 9.8 ВТ50-КАН10-215 1.0-10.0 215 25 57 54 104 28 80 46 32 58 96 1: 1 5,000 GER16 10.7 ВТ50-КАН10-260 1.0-10.0 260 25 57 54 149 28 80 46 32 58 96 1: 1 5,000 GER16 11.0 ВТ50-КАН13-260 1.0-13.0 260 28 57 54 149 35 80 53 35 60 96 1: 1 5,000 GER20 11.2 ВТ50-КАН20-200 2.0-20.0 200 38 57 54 89 50 80 71 49 76 96 1: 1 3,500 GER32 11.6 ВТ50-КАН20-240 2.0-20.0 240 38 57 54 129 50 80 71 49 76 96 1: 1 3,500 GER32 12.4 Инструментальная оснастка HU 55
