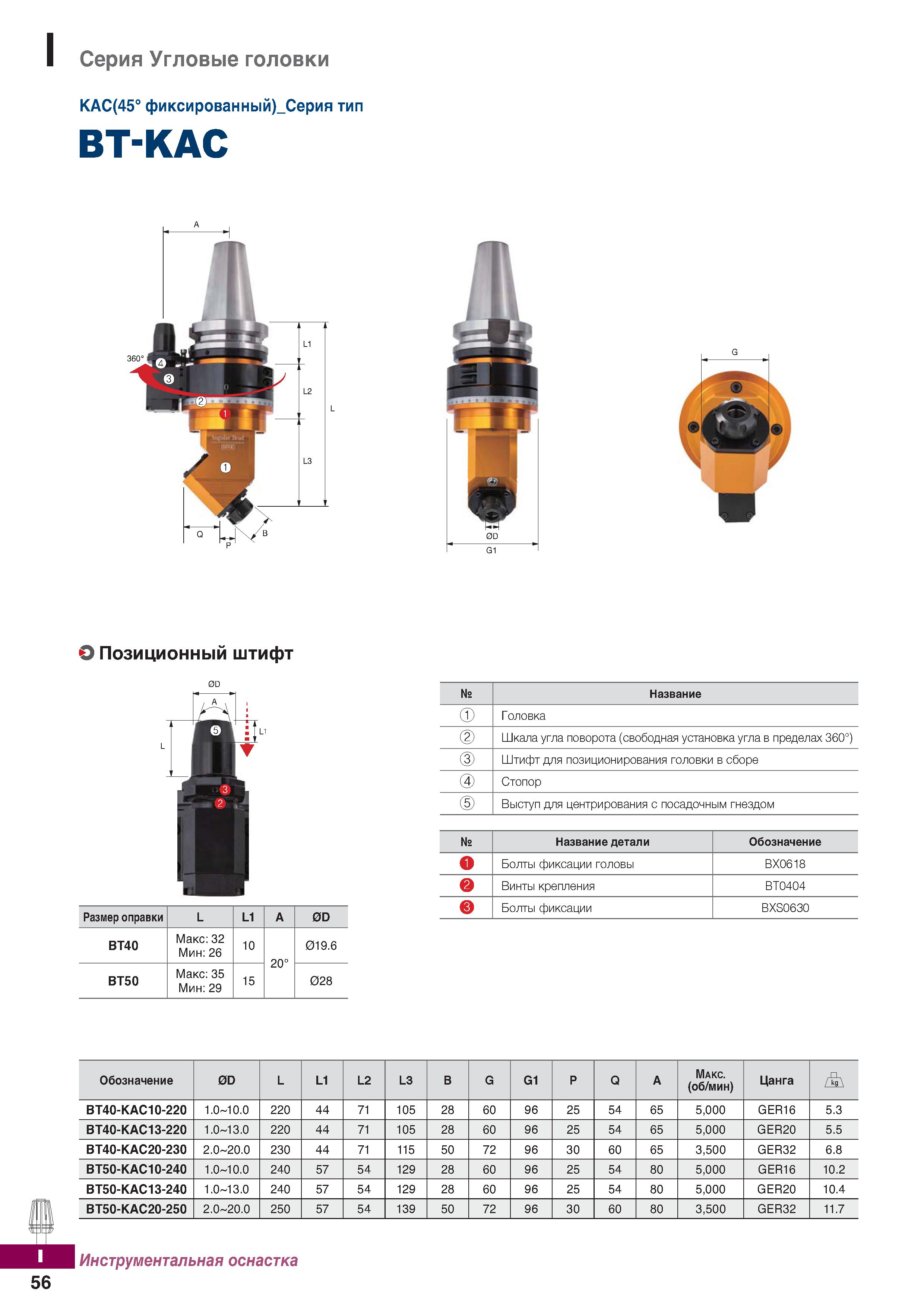

Серия Угловые головки КАС(45° фиксированный) Серия тип ВТ-КАС О Позиционный штифт 0D 1 I р1 1 Ld 3 L Размер оправки L L1 А 0D ВТ40 Макс: 32 Мин: 26 10 20° 019.6 ВТ50 Макс: 35 Мин: 29 15 028 № Название Головка (2 Шкала угла поворота (свободная установка угла в пределах 360°) Штифтдпя позиционирования головки в сборе (4 Стопор Выступ для центрирования с посадочным гнездом № Название детали Обозначение Болты фиксации головы BX0618 Винты крепления BT0404 Болты фиксации BXS0630 Обозначение 0D L L1 L2 L3 В G G1 Р Q А Макс. (об/мин) Цанга ВТ40-КАС10-220 1.0-10.0 220 44 71 105 28 60 96 25 54 65 5,000 GER16 5.3 ВТ40-КАС13-220 1.0-13.0 220 44 71 105 28 60 96 25 54 65 5,000 GER20 5.5 ВТ40-КАС20-230 2.0-20.0 230 44 71 115 50 72 96 30 60 65 3,500 GER32 6.8 ВТ50-КАС10-240 1.0-10.0 240 57 54 129 28 60 96 25 54 80 5,000 GER16 10.2 ВТ50-КАС13-240 1.0-13.0 240 57 54 129 28 60 96 25 54 80 5,000 GER20 10.4 ВТ50-КАС20-250 2.0-20.0 250 57 54 139 50 72 96 30 60 80 3,500 GER32 11.7 56 Инструментальная оснастка
