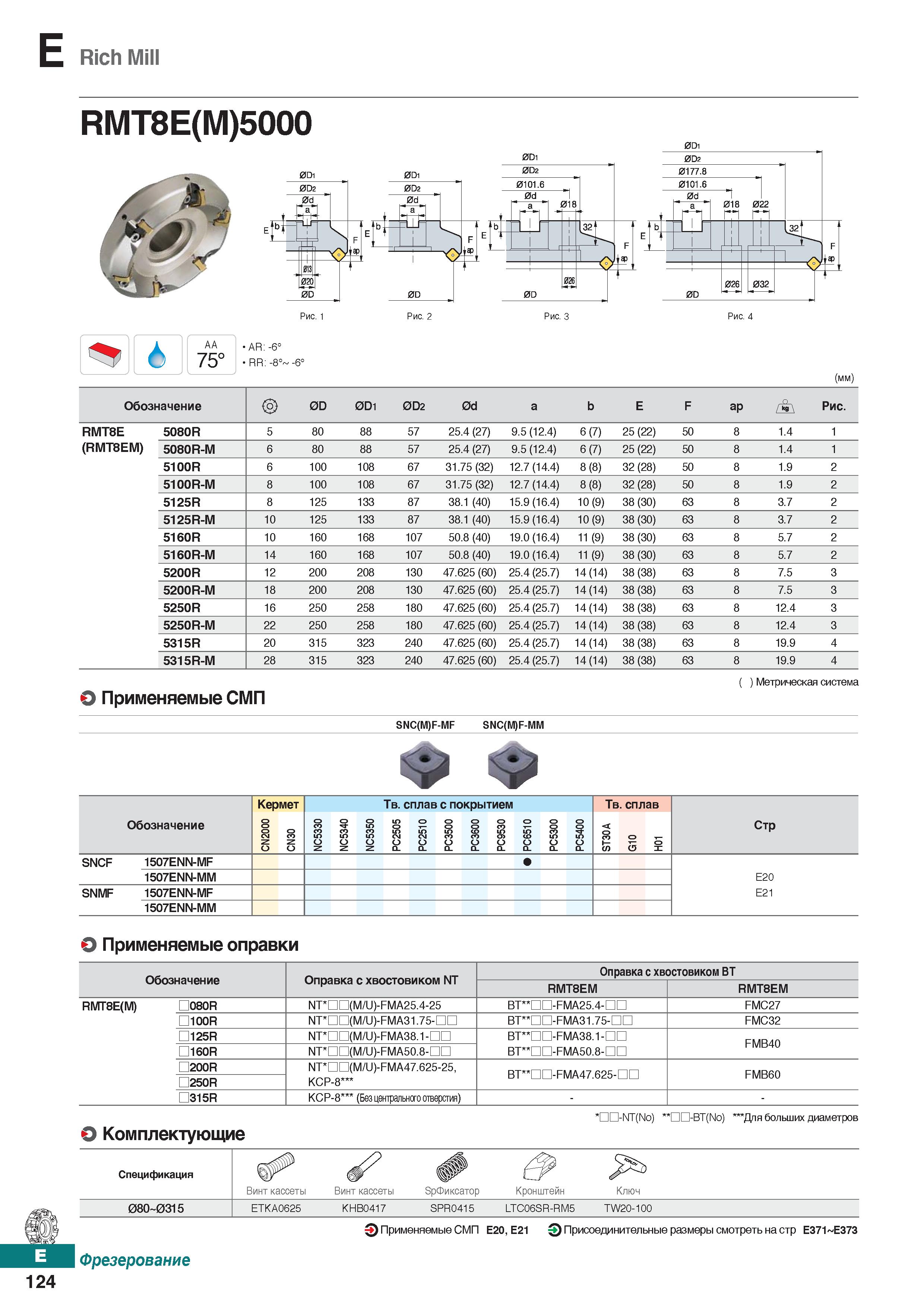

E Rich Mill RMTBE(M)5000 (mm) Обозначение 0D 0D1 0D2 0d a b E F ap pi Рис. RMT8E 5080R 5 80 88 57 25.4 (27) 9.5(12.4) 6(7) 25 (22) 50 8 1.4 1 (RMT8EM) 5080R-M 6 80 88 57 25.4 (27) 9.5(12.4) 6(7) 25 (22) 50 8 1.4 1 5100R 6 100 108 67 31.75(32) 12.7(14.4) 8(8) 32 (28) 50 8 1.9 2 5100R-M 8 100 108 67 31.75(32) 12.7(14.4) 8(8) 32 (28) 50 8 1.9 2 5125R 8 125 133 87 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 8 3.7 2 5125R-M 10 125 133 87 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 8 3.7 2 5160R 10 160 168 107 50.8 (40) 19.0(16.4) 11(9) 38 (30) 63 8 5.7 2 5160R-M 14 160 168 107 50.8 (40) 19.0(16.4) 11(9) 38 (30) 63 8 5.7 2 5200R 12 200 208 130 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 8 7.5 3 5200R-M 18 200 208 130 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 8 7.5 3 5250R 16 250 258 180 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 8 12.4 3 5250R-M 22 250 258 180 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 8 12.4 3 5315R 20 315 323 240 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 8 19.9 4 5315R-M 28 315 323 240 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 8 19.9 4 ( ) Метрическая система Применяемые сменные режущие пластины (СМП) SNC(M)F-MF SNC(M)F-MM Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр CN2000 CN30 NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 SNCF 1507ENN-MF 1507ENN-MM Е20 SNMF 1507ENN-MF Е21 1507ENN-MM Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ RMT8EM RMT8EM RMT8E(M) D080R NT DD(M U)-FMA25.4-25 BT nn-FMA25.4-nn FMC27 100R NT nD(M U)-FMA31.75-nn BT nn-FMA31.75-nn FMC32 125R NT nD(M U)-FMA38.1-nn BT nn-FMA38.1-nn BT nn-FMA50.8-nn FMB40 160R NT nD(M U)-FMA50.8-nn 200R NT DD(M U)-FMA47.625-25, KCP-8 BT nn-FMA47.625-nn FMB60 250R 315R KCP-8 (Безцентральногоотверсгая) Комплектующие ’ -NT(No) ’’ -BT(No) ’’’Для больших диаметров Спецификация Винт кассеты Винт кассеты ЭрФиксатор Кронштейн Ключ 08О 0315 ЕТКА0625 КНВ0417 SPR0415 LTC06SR-RM5 TW20-100 Применяемые сменные режущие пластины (СМП) Е20,Е21 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 124
