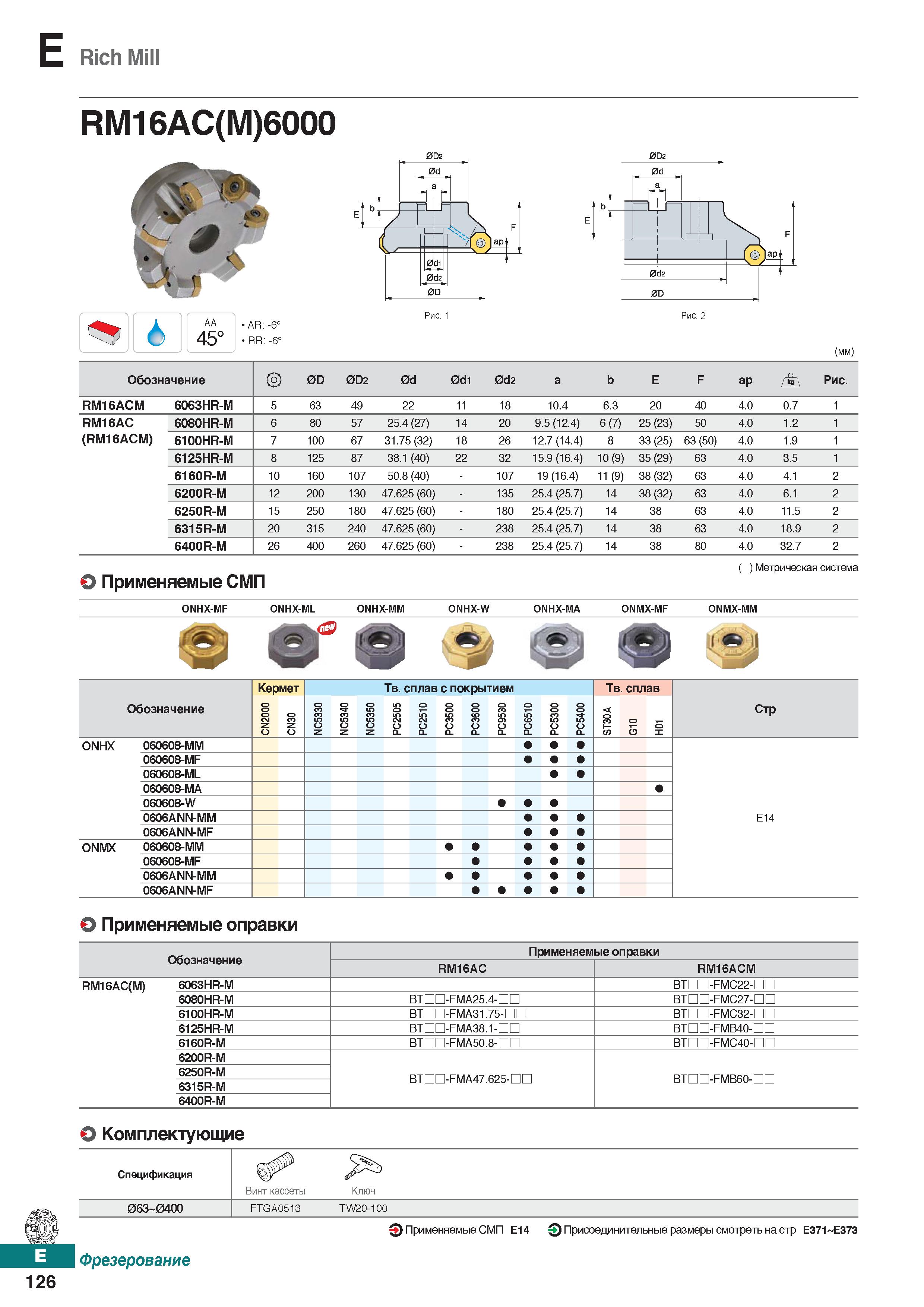

E Rich Mill RM16AC(M)6000 (mm) Обозначение 0 0D 0D2 0d 0di 0d2 a b E F ар Рис. RM16ACM 6063HR-M 5 63 49 22 11 18 10.4 6.3 20 40 4.0 0.7 1 RM16AC 6080HR-M 6 80 57 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 4.0 1.2 1 (RM16ACM) 6100HR-M 7 100 67 31.75(32) 18 26 12.7(14.4) 8 33(25) 63(50) 4.0 1.9 1 6125HR-M 8 125 87 38.1 (40) 22 32 15.9(16.4) 10(9) 35(29) 63 4.0 3.5 1 6160R-M 10 160 107 50.8(40) - 107 19(16.4) 11 (9) 38(32) 63 4.0 4.1 2 6200R-M 12 200 130 47.625(60) - 135 25.4(25.7) 14 38(32) 63 4.0 6.1 2 6250R-M 15 250 180 47.625(60) - 180 25.4(25.7) 14 38 63 4.0 11.5 2 6315R-M 20 315 240 47.625(60) - 238 25.4(25.7) 14 38 63 4.0 18.9 2 6400R-M 26 400 260 47.625(60) - 238 25.4(25.7) 14 38 80 4.0 32.7 2 ( ) Метрическая система Применяемые сменные режущие пластины (СМП) ONHX-MF ONHX-ML ONHX-MM ONHX-W ONHX-MA ONMX-MF ONMX-MM QT О Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр ONHX 060608-ММ E14 060608-MF 060608-ML 060608-МА 060608-W 0606ANN-MM 0606ANN-MF ONMX 060608-ММ 060608-MF 0606ANN-MM 0606ANN-MF Применяемые оправки Обозначение Применяемые оправки RM16AC RM16ACM RM16AC(M) 6063HR-M BTHO-FMC22-IIO 6080HR-M ВТПП-РМА25.4-ПП BTHO-FMC27-IIO 6100HR-M ВТПП-РМА31.75-ПП BTHO-FMC32-IIO 6125HR-M BTDn-FMA38.1-nn BTHO-FMB40-IIO 6160R-M BTDn-FMA50.8-nn BTDn-FMC40-nn 6200R-M BTnn-FMA47.625-DC BTDD-FMB60-nC 6250R-M 6315R-M 6400R-M Комплектующие Спецификация Винт кассеты Ключ 063 04OO FTGA0513 TW20-100 Фрезерование Применяемые сменные режущие пластины (СМП) E14 0Присоединительныеразмерысмотретьнастр E371 E373 126
