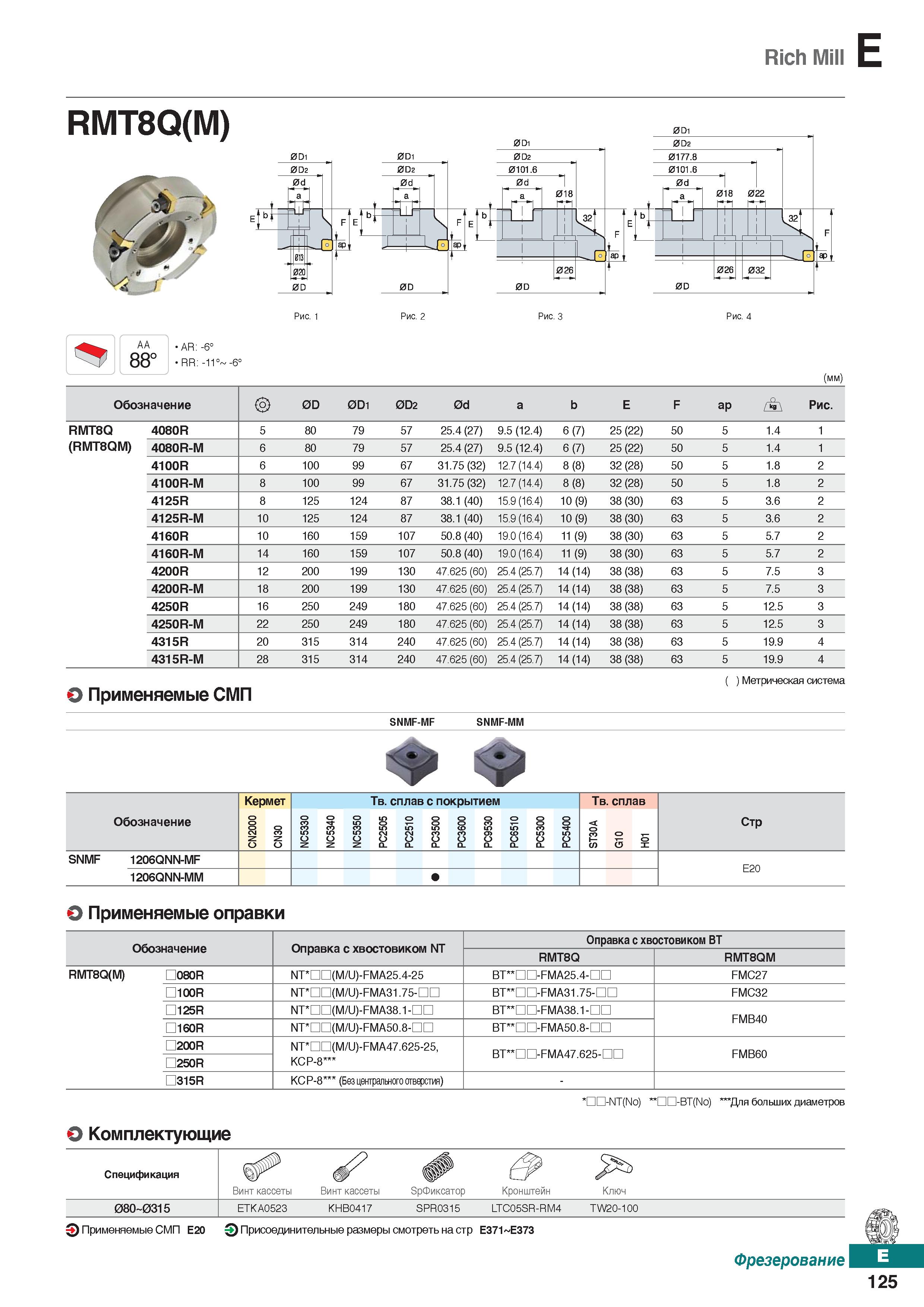

556 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E125

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E125 0556 Lab2u

Rich Mill E RMT8Q(M) 0D1 m; , Рис. 3 AA 88° AR: -6° RR: -11° -6° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap i Рис. RMT8Q 4080R 5 80 79 57 25.4 (27) 9.5 (12.4) 6(7) 25 (22) 50 5 1.4 1 (RMT8QM) 4080R-M 6 80 79 57 25.4 (27) 9.5 (12.4) 6(7) 25 (22) 50 5 1.4 1 4100R 6 100 99 67 31.75(32) 12.7 (14.4) 8(8) 32 (28) 50 5 1.8 2 4100R-M 8 100 99 67 31.75(32) 12.7 (14.4) 8(8) 32 (28) 50 5 1.8 2 4125R 8 125 124 87 38.1 (40) 15.9 (16.4) 10(9) 38 (30) 63 5 3.6 2 4125R-M 10 125 124 87 38.1 (40) 15.9 (16.4) 10(9) 38 (30) 63 5 3.6 2 4160R 10 160 159 107 50.8 (40) 19.0 (16.4) 11(9) 38 (30) 63 5 5.7 2 4160R-M 14 160 159 107 50.8 (40) 19.0 (16.4) 11(9) 38 (30) 63 5 5.7 2 4200R 12 200 199 130 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 5 7.5 3 4200R-M 18 200 199 130 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 5 7.5 3 4250R 16 250 249 180 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 5 12.5 3 4250R-M 22 250 249 180 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 5 12.5 3 4315R 20 315 314 240 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 5 19.9 4 4315R-M 28 315 314 240 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 5 19.9 4 Применяемые сменные режущие пластины (СМП) ) Метрическая система Рис. 1 Рис. 2 Рис. 4 SNMF-MF SNMF-MM "у Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр SNMF 1206QNN-MF Е20 1206QNN-MM Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ RMT8Q RMT8QM RMT8Q(M) D080R NT DD(M U)-FMA25.4-25 ВТ ПП-РМА25.4-ПП FMC27 100R NT nD(M U)-FMA31.75-nn ВТ ПП-РМА31.75-ПП FMC32 125R NT nD(M U)-FMA38.1-nn ВТ ПП-РМА38.1-ПП FMB40 160R NT nD(M U)-FMA50.8-nn ВТ ПП-РМА50.8-ПП 200R NT DD(M U)-FMA47.625-25, KCP-8 ВТ ПП-РМА47.625-ПП FMB60 250R 315R KCP-8 (Безценгральногоатерстия) - ’ -NT(No) ’’ -BT(No) ” Длябольшихдиаметров Комплектующие Спецификация Винт кассеты Винт кассеты ЭрФиксатор Кронштейн Ключ 08O 0315 ETKA0523 KHB0417 SPR0315 LTC05SR-RM4 TW20-100 Применяемые сменные режущие пластины (СМП) E20 0 Присоединительные размеры смотреть на стр E371 E373 Фрезеровани Е 125
