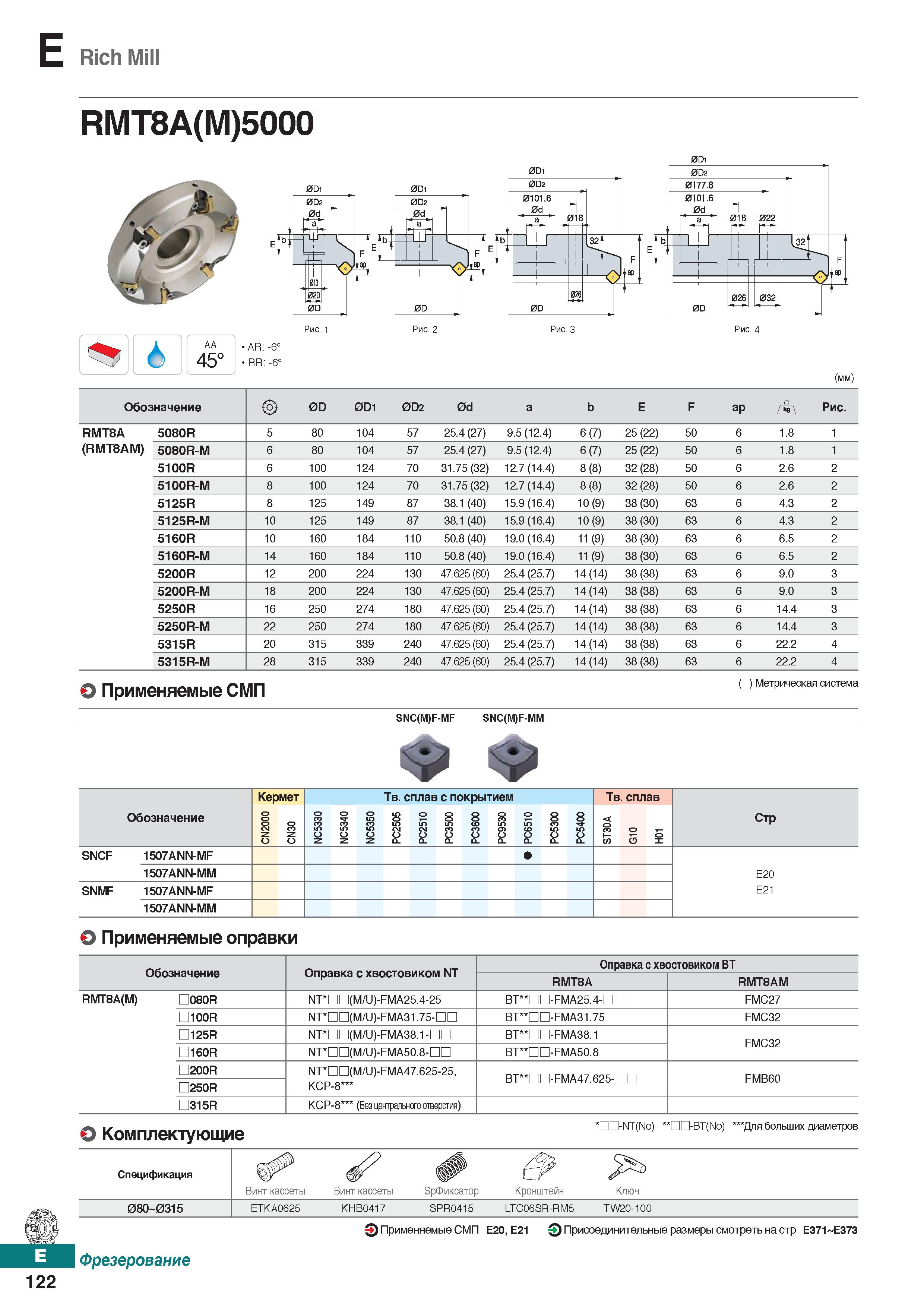

E Rich Mill RMT8A(M)5000 0D1 AA 45° AR: -6° RR: -6° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. RMT8A 5080R 5 80 104 57 25.4 (27) 9.5 (12.4) 6(7) 25 (22) 50 6 1.8 1 (RMT8AM) 5080R-M 6 80 104 57 25.4 (27) 9.5 (12.4) 6(7) 25 (22) 50 6 1.8 1 5100R 6 100 124 70 31.75(32) 12.7(14.4) 8(8) 32 (28) 50 6 2.6 2 5100R-M 8 100 124 70 31.75(32) 12.7(14.4) 8(8) 32 (28) 50 6 2.6 2 5125R 8 125 149 87 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 6 4.3 2 5125R-M 10 125 149 87 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 6 4.3 2 5160R 10 160 184 110 50.8 (40) 19.0(16.4) 11(9) 38 (30) 63 6 6.5 2 5160R-M 14 160 184 110 50.8 (40) 19.0(16.4) 11(9) 38 (30) 63 6 6.5 2 5200R 12 200 224 130 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 6 9.0 3 5200R-M 18 200 224 130 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 6 9.0 3 5250R 16 250 274 180 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 6 14.4 3 5250R-M 22 250 274 180 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 6 14.4 3 5315R 20 315 339 240 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 6 22.2 4 5315R-M 28 315 339 240 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 6 22.2 4 Применяемые сменные режущие пластины (СМП) ) Метрическая система SNC(M)F-MF SNC(M)F-MM Обозначение Кермет 0 0 со Z Z CC Твердый сплав с покрытием Твердый сплав Стр NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 01 X SNCF 1507ANN-MF 1507ANN-MM Е20 SNMF 1507ANN-MF Е21 1507ANN-MM Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ RMT8A RMT8AM RMT8A(M) D080R NT DD(M U)-FMA25.4-25 BT DD-FMA25.4- FMC27 100R NT nD(M U)-FMA31.75-nn BT nn-FMA31.75 FMC32 125R NT nD(M U)-FMA38.1-nn BT nn-FMA38.1 FMC32 160R NT nD(M U)-FMA50.8-nn BT nn-FMA50.8 200R NT DD(M U)-FMA47.625-25, KCP-8 BT DD-FMA47.625- FMB60 250R 315R KCP-8 (Безцентральногоотверсгая) Комплектующие ’ -NT(No) ’’ -BT(No) ’’"Для больших диаметров Спецификация Винт кассеты Винт кассеты ЭрФиксатор Кронштейн Ключ 08O 0315 ETKA0625 KHB0417 SPR0415 LTC06SR-RM5 TW20-100 Применяемые сменные режущие пластины (СМП) Е20,Е21 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 122
