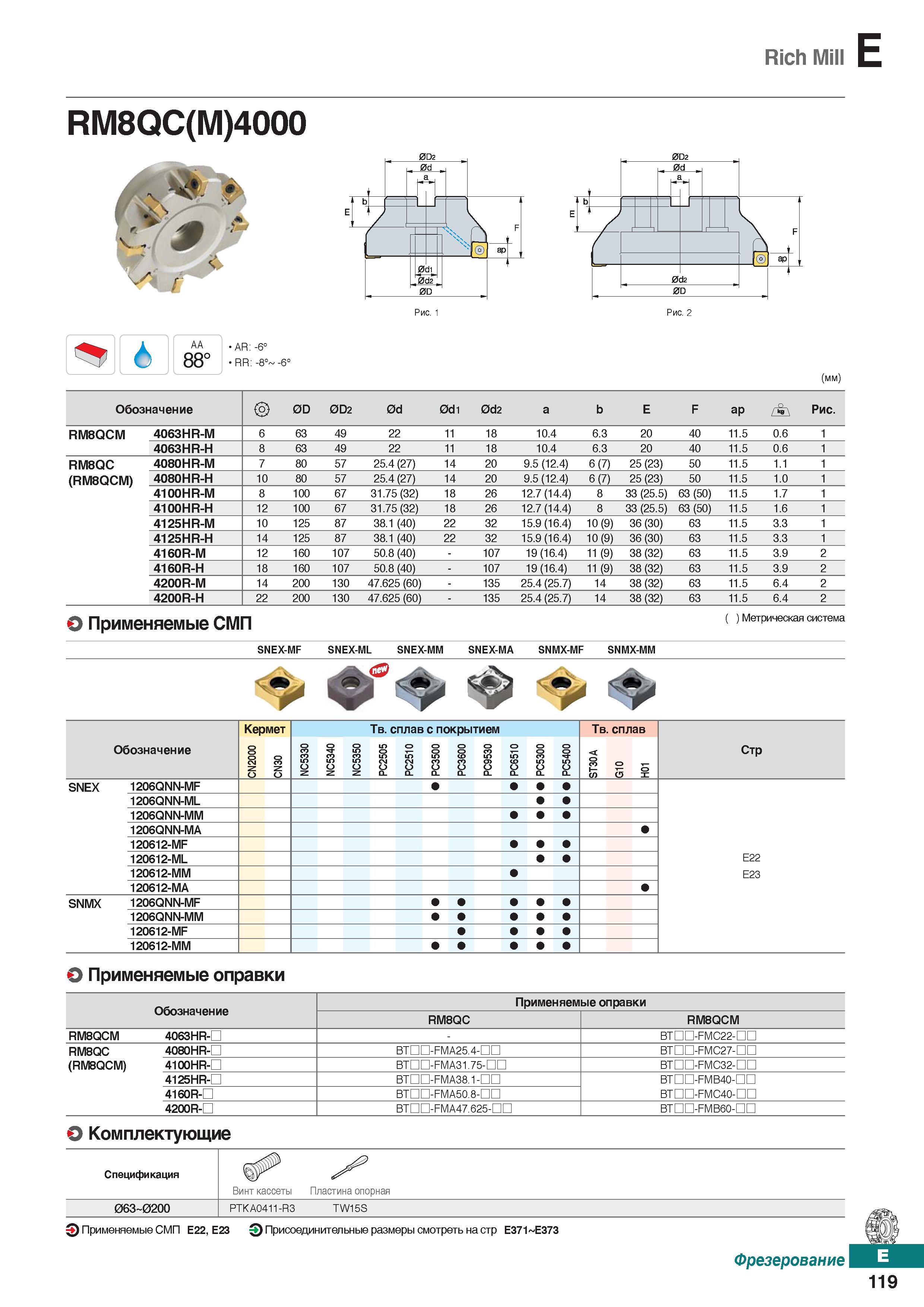

Rich Mill E RM8QC(M)4000 AA 88° AR: -6° RR: -8° -6° (mm) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap r+ Рис. RM8QCM 4063HR-M 6 63 49 22 11 18 10.4 6.3 20 40 11.5 0.6 1 4063HR-H 8 63 49 22 11 18 10.4 6.3 20 40 11.5 0.6 1 RM8QC 4080HR-M 7 80 57 25.4 (27) 14 20 9.5 (12.4) 6(7) 25 (23) 50 11.5 1.1 1 (RM8QCM) 4080HR-H 10 80 57 25.4 (27) 14 20 9.5 (12.4) 6(7) 25 (23) 50 11.5 1.0 1 4100HR-M 8 100 67 31.75(32) 18 26 12.7 (14.4) 8 33 (25.5) 63 (50) 11.5 1.7 1 4100HR-H 12 100 67 31.75(32) 18 26 12.7 (14.4) 8 33 (25.5) 63 (50) 11.5 1.6 1 4125HR-M 10 125 87 38.1 (40) 22 32 15.9 (16.4) 10(9) 36 (30) 63 11.5 3.3 1 4125HR-H 14 125 87 38.1 (40) 22 32 15.9 (16.4) 10(9) 36 (30) 63 11.5 3.3 1 4160R-M 12 160 107 50.8 (40) - 107 19(16.4) 11(9) 38 (32) 63 11.5 3.9 2 4160R-H 18 160 107 50.8 (40) - 107 19(16.4) 11(9) 38 (32) 63 11.5 3.9 2 4200R-M 14 200 130 47.625 (60) - 135 25.4 (25.7) 14 38 (32) 63 11.5 6.4 2 4200R-H 22 200 130 47.625 (60) - 135 25.4 (25.7) 14 38 (32) 63 11.5 6.4 2 Применяемые сменные режущие пластины (СМП) ) Метрическая система SNEX-MF SNEX-ML SNEX-MM SNEX-MA SNMX-MF SNMX-MM Обозначение Кермет Твердый сплав с покрытием Твердый сплав 01 5 х Стр SNEX 1206QNN-MF 1206QNN-ML 1206QNN-MM 1206QNN-MA 120612-MF 120612-ML 120612-ММ Е23 120612-МА SNMX 1206QNN-MF 1206QNN-MM 120612-MF 120612-ММ Применяемые оправки Обозначение Применяемые оправки RM8QC RM8QCM RM8QCM 4063HR-D - ВТШ-РМС22-Ш RM8QC 4080HR-D ВТШ-РМА25.4-Ш ВТШ-РМС27-Ш (RM8QCM) 4100HR-D ВТШ-РМА31.75-Ш ВТШ-РМС32-Ш 4125HR-D ВТШ-РМА38.1-Ш ВТШ-РМВ40-Ш 4160R-D ВТШ-РМА50.8-Ш ВТШ-РМС40-Ш 4200R-D ВТШ-РМА47.625-Ш ВТШ-РМВ60-Ш Комплектующие Спецификация Винт кассеты Пластина опорная 063-0200 PTKA0411-R3 TW15S Применяемые сменные режущие пластины (СМП) Е22,Е23 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 119
