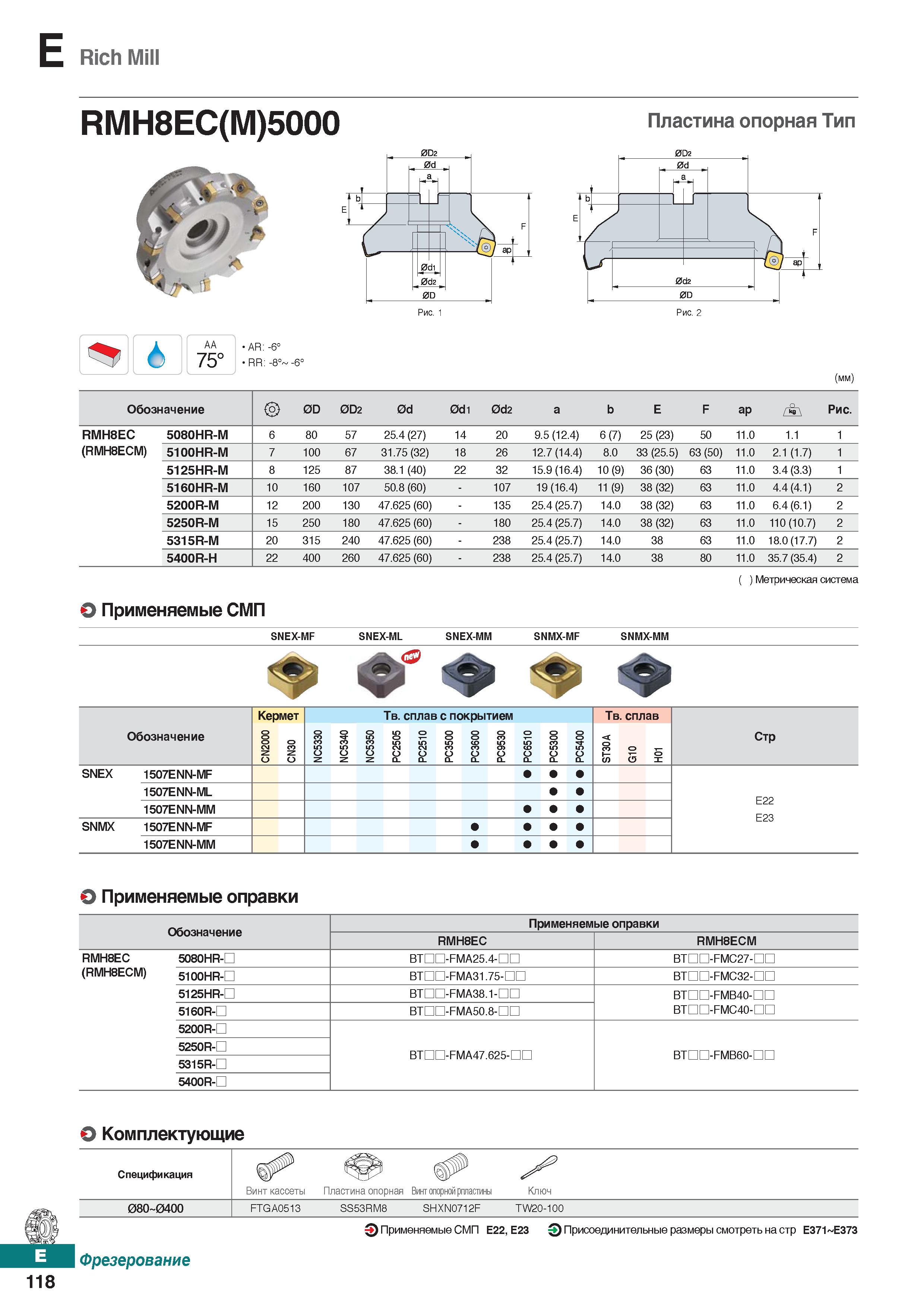

E Rich Mill RMH8EC(M)5000 Пластина опорная Тип AA 75° AR: -6° RR: -8° -6° (mm) Обозначение 0D 0D2 0d 0di 0d2 a b E F ap Рис. RMH8EC 5080HR-M 6 80 57 25.4 (27) 14 20 9.5(12.4) 6(7) 25 (23) 50 11.0 1.1 1 (RMH8ECM) 5100HR-M 7 100 67 31.75(32) 18 26 12.7(14.4) 8.0 33 (25.5) 63 (50) 11.0 2.1 (1.7) 1 5125HR-M 8 125 87 38.1 (40) 22 32 15.9(16.4) 10(9) 36 (30) 63 11.0 3.4 (3.3) 1 5160HR-M 10 160 107 50.8 (60) - 107 19(16.4) 11(9) 38 (32) 63 11.0 4.4 (4.1) 2 5200R-M 12 200 130 47.625 (60) - 135 25.4 (25.7) 14.0 38 (32) 63 11.0 6.4 (6.1) 2 5250R-M 15 250 180 47.625 (60) - 180 25.4 (25.7) 14.0 38 (32) 63 11.0 110(10.7) 2 5315R-M 20 315 240 47.625 (60) - 238 25.4 (25.7) 14.0 38 63 11.0 18.0(17.7) 2 5400R-H 22 400 260 47.625 (60) - 238 25.4 (25.7) 14.0 38 80 11.0 35.7 (35.4) 2 ) Метрическая система Применяемые сменные режущие пластины (СМП) SNEX-MF SNEX-ML SNEX-MM SNMX-MF SNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 oeesoN 0 3 1Л C N NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A 0 5 о X Стр SNEX 1507ENN-MF Е22 Е23 1507ENN-ML 1507ENN-MM SNMX 1507ENN-MF 1507ENN-MM Рис. Рис. 2 Применяемые оправки Обозначение Применяемые оправки RMH8EC RMH8ECM RMH8EC 5080HR-D BTDn-FMA25.4-nn BTDD-FMC27-nn (RMH8ECM) 5100HR-D BTDD-FMA31.75-nn BTDD-FMC32-nn 5125HR-D BTDD-FMA38.1-nn BTDD-FMB40-nn BTDn-FMC40-nn 5160R-D BTDD-FMA50.8-nn 5200R-D BTDn-FMA47.625-nn BTDD-FMB60-nC 5250R-D 5315R-D 5400R-D Комплектующие Спецификация Винт кассеты Пластина опорная Винт опорной рпластины Ключ 080-0400 FTGA0513 SS53RM8 SHXN0712F TW20-100 Фрезерование 118 Применяемые сменные режущие пластины (СМП) Е22,Е23 0 Присоединительные размеры смотреть на стр E371 E373
