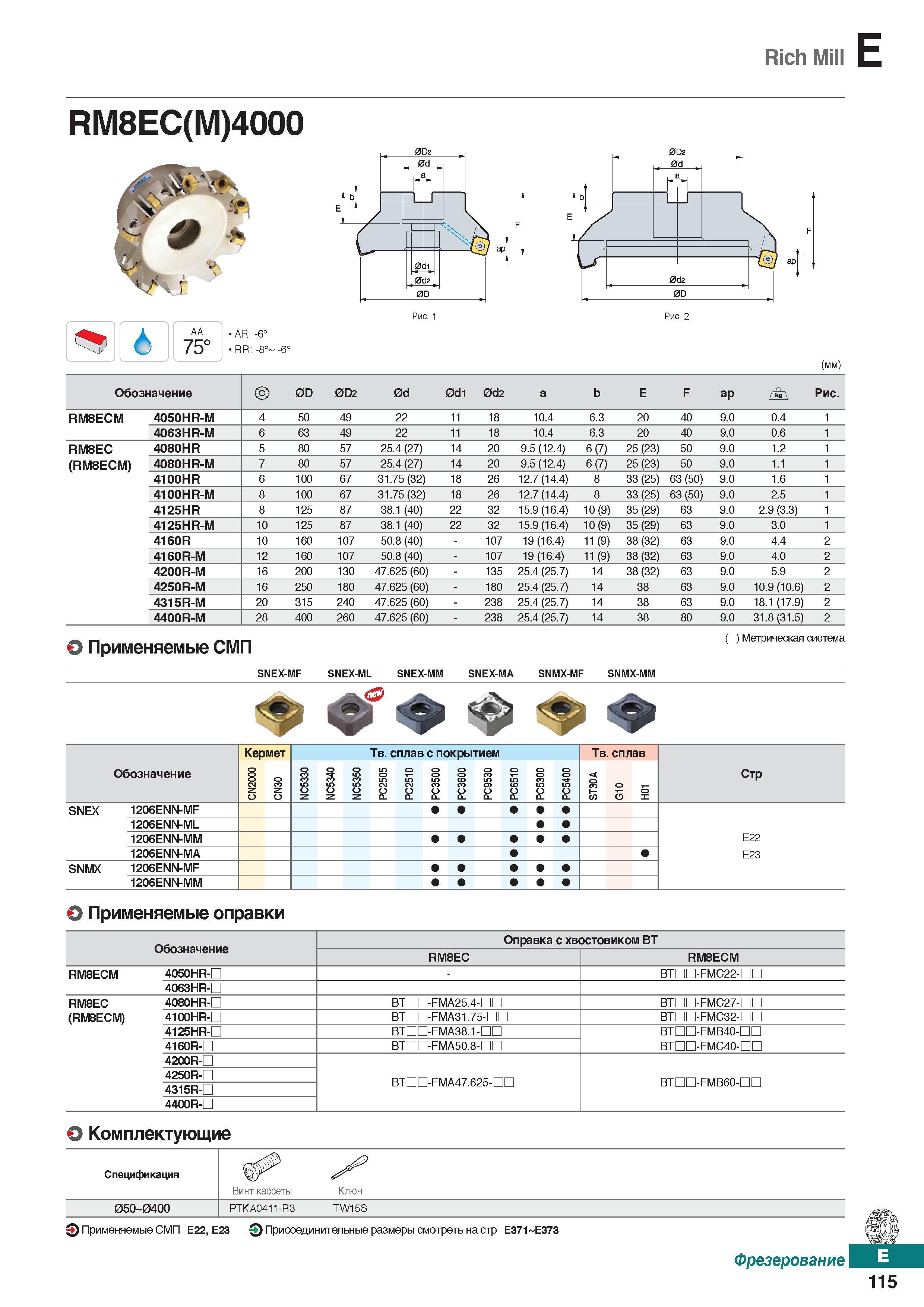

Rich Mill E RM8EC(M)4000 AA 75° AR: -6° RR: -8° -6° (mm) Обозначение <°> 0D 0D2 0d 0di 0d2 a b E F ap Рис. RM8ECM 4050HR-M 4 50 49 22 11 18 10.4 6.3 20 40 9.0 0.4 1 4063HR-M 6 63 49 22 11 18 10.4 6.3 20 40 9.0 0.6 1 RM8EC 4080HR 5 80 57 25.4 (27) 14 20 9.5 (12.4) 6(7) 25 (23) 50 9.0 1.2 1 (RM8ECM) 4080HR-M 7 80 57 25.4 (27) 14 20 9.5 (12.4) 6(7) 25 (23) 50 9.0 1.1 1 4100HR 6 100 67 31.75(32) 18 26 12.7 (14.4) 8 33 (25) 63 (50) 9.0 1.6 1 4100HR-M 8 100 67 31.75(32) 18 26 12.7 (14.4) 8 33 (25) 63 (50) 9.0 2.5 1 4125HR 8 125 87 38.1 (40) 22 32 15.9 (16.4) 10(9) 35 (29) 63 9.0 2.9 (3.3) 1 4125HR-M 10 125 87 38.1 (40) 22 32 15.9 (16.4) 10(9) 35 (29) 63 9.0 3.0 1 4160R 10 160 107 50.8 (40) - 107 19(16.4) 11(9) 38 (32) 63 9.0 4.4 2 4160R-M 12 160 107 50.8 (40) - 107 19(16.4) 11(9) 38 (32) 63 9.0 4.0 2 4200R-M 16 200 130 47.625 (60) - 135 25.4 (25.7) 14 38 (32) 63 9.0 5.9 2 4250R-M 16 250 180 47.625 (60) - 180 25.4 (25.7) 14 38 63 9.0 10.9(10.6) 2 4315R-M 20 315 240 47.625 (60) - 238 25.4 (25.7) 14 38 63 9.0 18.1 (17.9) 2 4400R-M 28 400 260 47.625 (60) - 238 25.4 (25.7) 14 38 80 9.0 31.8(31.5) 2 Применяемые сменные режущие пластины (СМП) ) Метрическая система SNEX-MF SNEX-ML SNEX-MM SNEX-MA SNMX-MF SNMX-MM Обозначение Кермет Твердый сплав с покрытием CN2000 CN30 oeesoN NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 Твердый сплав Стр SNEX 1206ENN-MF 1206ENN-ML 1206ENN-MM 1206ENN-MA SNMX 1206ENN-MF 1206ENN-MM Е23 Применяемые оправки Обозначение Оправка с хвостовиком ВТ RM8EC RM8ECM RM8ECM 4050HR-D - BTDn-FMC22-nn 4063HR-D RM8EC 4080HR-D ВТПП-РМА25.4-ПП BTDn-FMC27-nn (RM8ECM) 4100HR-D BTHO-FMA31.75-IIO BTDn-FMC32-nn 4125HR-D BTDn-FMA38.1-nn BTDn-FMB40-nn 4160R-D BTDn-FMA50.8-nn BTDn-FMC40-nn 4200R-D 4250R-D BTDn-FMA47.625-nn BTDD-FMB60-nC 4315R-D 4400R-D Комплектующие Спецификация Винт кассеты Ключ 050-0400 PTKA0411-R3 TW15S Применяемые сменные режущие пластины (СМП) Е22,Е23 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 115
