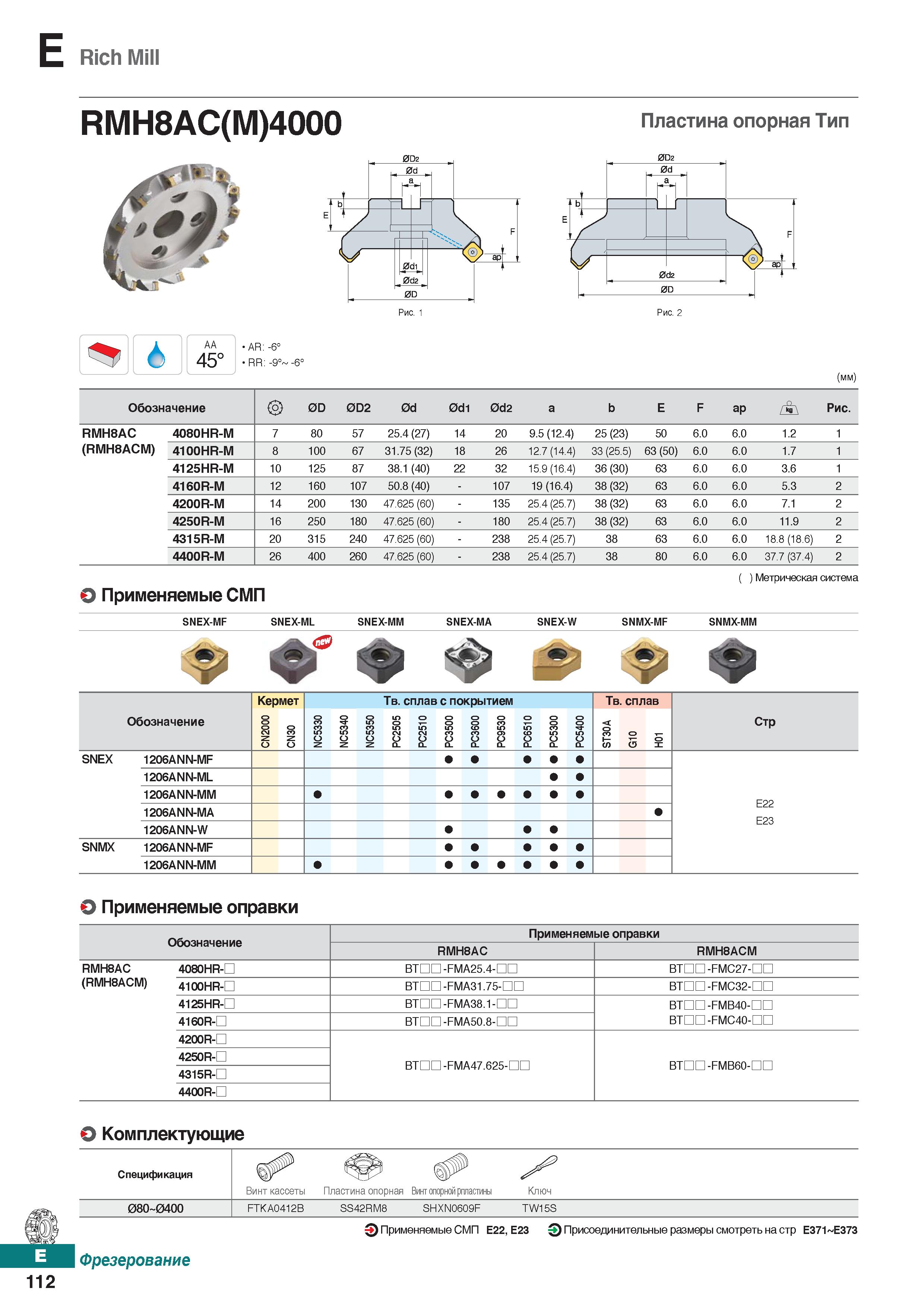

543 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E112

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E112 0543 Lab2u

E Rich Mill RMH8AC(M)4000 ’ Пластина опорная Тип AA 45° AR: -6° RR: -9° -6° (mm) Обозначение 0D 0D2 0d 0di 0d2 a b E F ap Рис. RMH8AC 4080HR-M 7 80 57 25.4 (27) 14 20 9.5 (12.4) 25 (23) 50 6.0 6.0 1.2 1 (RMH8ACM) 4100HR-M 8 100 67 31.75(32) 18 26 12.7(14.4) 33 (25.5) 63 (50) 6.0 6.0 1.7 1 4125HR-M 10 125 87 38.1 (40) 22 32 15.9(16.4) 36 (30) 63 6.0 6.0 3.6 1 4160R-M 12 160 107 50.8 (40) - 107 19(16.4) 38 (32) 63 6.0 6.0 5.3 2 4200R-M 14 200 130 47.625 (60) - 135 25.4 (25.7) 38 (32) 63 6.0 6.0 7.1 2 4250R-M 16 250 180 47.625 (60) - 180 25.4 (25.7) 38 (32) 63 6.0 6.0 11.9 2 4315R-M 20 315 240 47.625 (60) - 238 25.4 (25.7) 38 63 6.0 6.0 18.8 (18.6) 2 4400R-M 26 400 260 47.625 (60) - 238 25.4 (25.7) 38 80 6.0 6.0 37.7 (37.4) 2 Применяемые сменные режущие пластины (СМП) ) Метрическая система SNEX-MF SNEX-ML SNEX-MM SNEX-MA SNEX-W SNMX-MF SNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр SNEX 1206ANN-MF Е22 Е23 1206ANN-ML 1206ANN-MM 1206ANN-MA 1206ANN-W SNMX 1206ANN-MF 1206ANN-MM Применяемые оправки Обозначение Применяемые оправки RMH8AC RMH8ACM RMH8AC 4080HR-D ВТПП-FMA25.4-nn ВТПП-FMC27-nn (RMH8ACM) 4100HR-D ВТПП-FMA31.75-nn ВТПП-FMC32-nn 4125HR-D ВТПП-FMA38.1-nn ВТПП-FMB40-nn ВТПП-FMC40-nn 4160R-D ВТПП-FMA50.8-nn 4200R-D ВТПП-FMA47.625-nn ВТПП-FMB60-nn 4250R-D 4315R-D 4400R-D Комплектующие Спецификация Винт кассеты Пластина опорная Винт опорной рпластины Ключ 080-0400 FTKA0412B SS42RM8 SHXN0609F TW15S Фрезерование 112 Применяемые сменные режущие пластины (СМП) Е22,Е23 0 Присоединительные размеры смотреть на стр E371 E373
