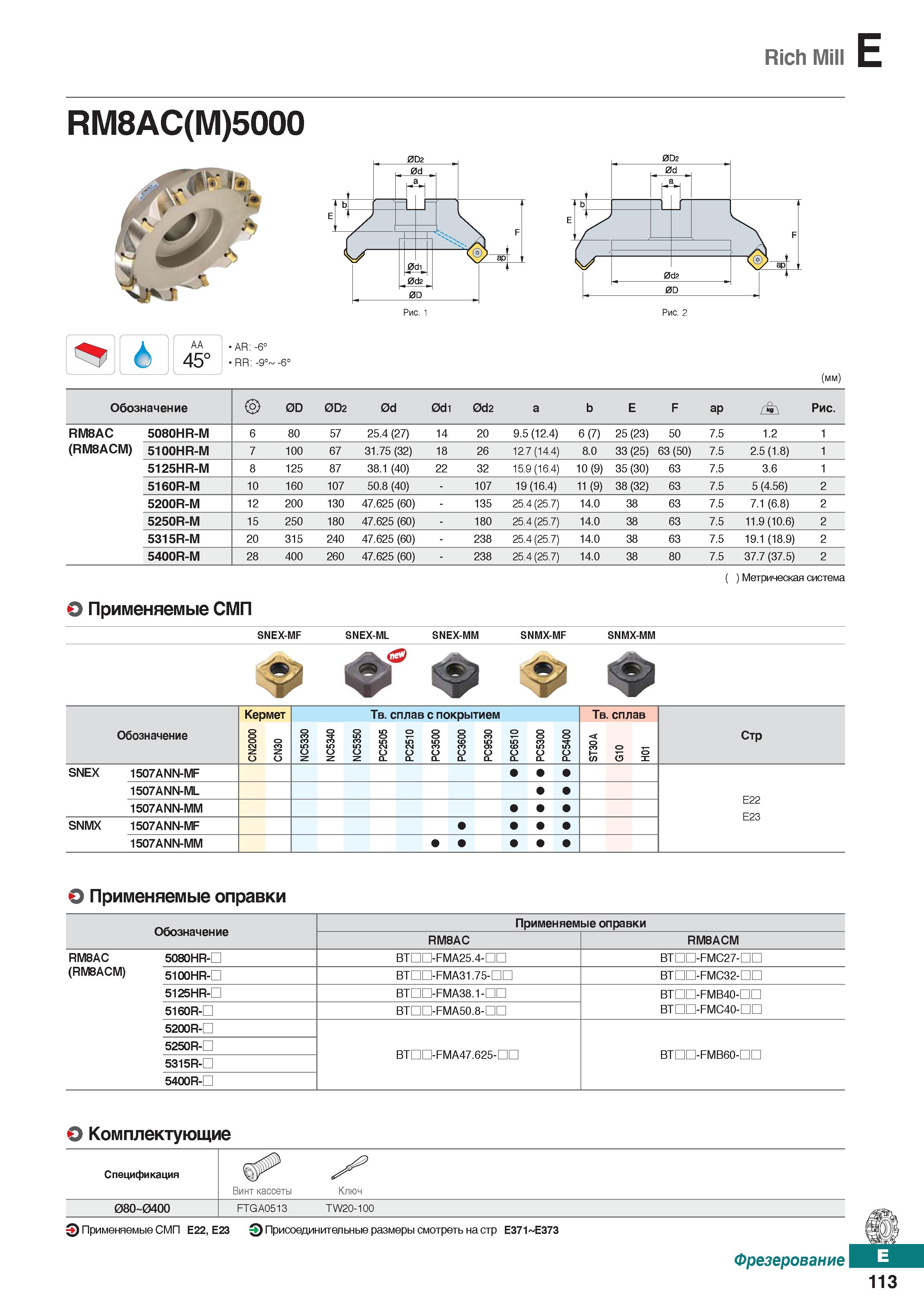

Rich Mill E RM8AC(M)5000 I > AA 45° AR: -6° RR: -9° -6° (mm) Обозначение 0D 0D2 0d 0di 0d2 a b E F ap Рис. RM8AC 5080HR-M 6 80 57 25.4 (27) 14 20 9.5(12.4) 6(7) 25 (23) 50 7.5 1.2 1 (RM8ACM) 5100HR-M 7 100 67 31.75(32) 18 26 12.7(14.4) 8.0 33 (25) 63 (50) 7.5 2.5 (1.8) 1 5125HR-M 8 125 87 38.1 (40) 22 32 15.9(16.4) 10(9) 35 (30) 63 7.5 3.6 1 5160R-M 10 160 107 50.8 (40) - 107 19(16.4) 11(9) 38 (32) 63 7.5 5 (4.56) 2 5200R-M 12 200 130 47.625 (60) - 135 25.4 (25.7) 14.0 38 63 7.5 7.1 (6.8) 2 5250R-M 15 250 180 47.625 (60) - 180 25.4 (25.7) 14.0 38 63 7.5 11.9(10.6) 2 5315R-M 20 315 240 47.625 (60) - 238 25.4 (25.7) 14.0 38 63 7.5 19.1 (18.9) 2 5400R-M 28 400 260 47.625 (60) - 238 25.4 (25.7) 14.0 38 80 7.5 37.7 (37.5) 2 ) Метрическая система Применяемые сменные режущие пластины (СМП) SNEX-MF SNEX-ML SNEX-MM SNMX-MF SNMX-MM Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр CN2000 CN30 oeesoN NC5340 0 5 3 5 C N PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A 0 5 о X SNEX 1507ANN-MF 1507ANN-ML 1507ANN-MM Е23 SNMX 1507ANN-MF 1507ANN-MM Применяемые оправки Обозначение Применяемые оправки RM8AC RM8ACM RM8AC 5080HR-D BTDD-FMA25.4-nn BTDn-FMC27-nn (RM8ACM) 5100HR-D BTDD-FMA31.75-nn BTDn-FMC32-nn 5125HR-D BTDD-FMA38.1-nn BTDn-FMB40-nn BTDn-FMC40-nn 5160R-D BTDD-FMA50.8-nn 5200R-D BTDn-FMA47.625-nn BTDD-FMB60-nC 5250R-D 5315R-D 5400R-D Комплектующие Спецификация Винт кассеты Ключ 080-0400 FTGA0513 TW20-100 Применяемые сменные режущие пластины (СМП) Е22,Е23 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 113
