547 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E116

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E116 0547 Lab2u

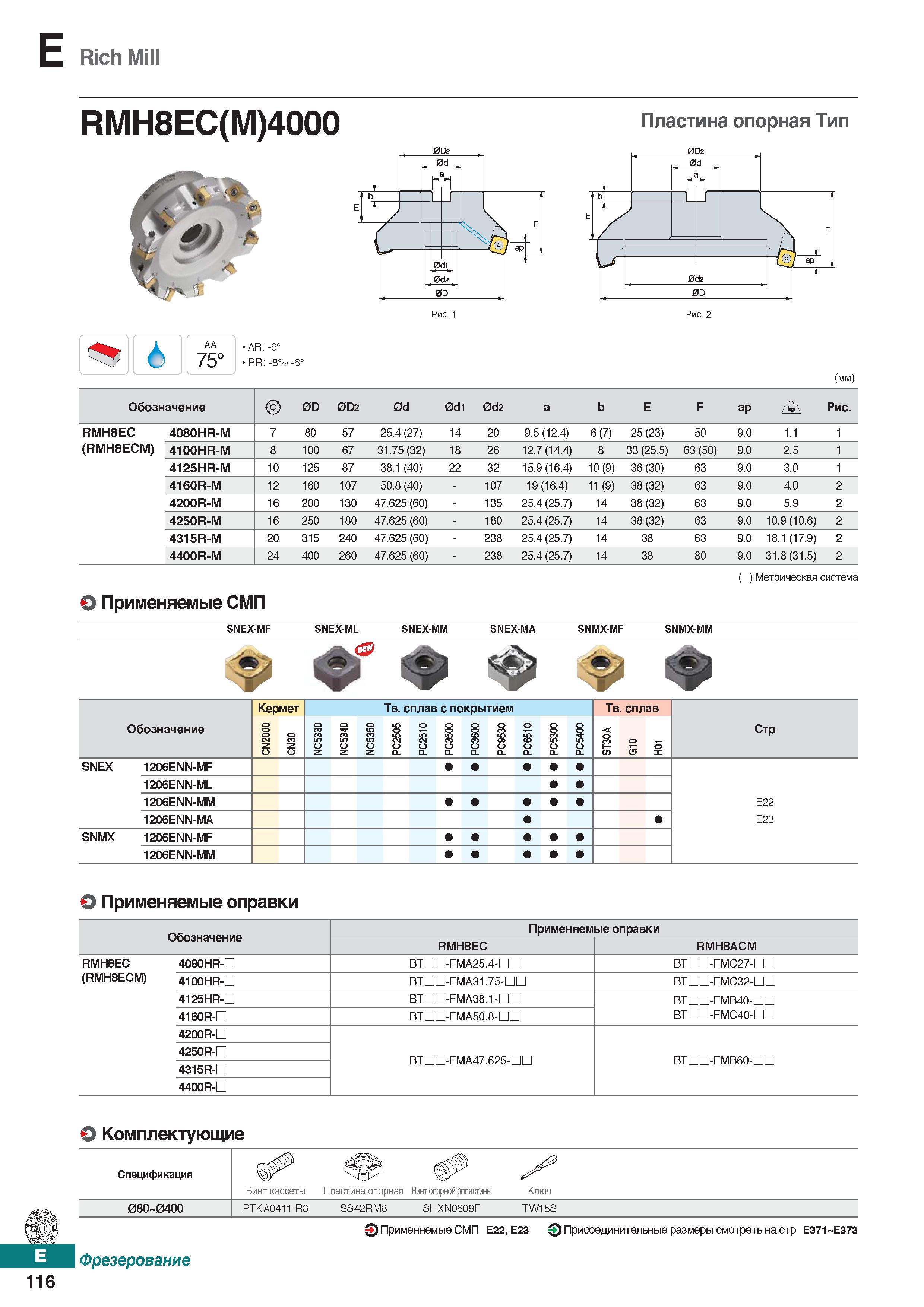

E Rich Mill RMH8EC(M)4000 Пластина опорная Тип Рис. АА 75° AR: -6° RR: -8° -6° (мм) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap Рис. RMH8EC 4080HR-M 7 80 57 25.4 (27) 14 20 9.5 (12.4) 6(7) 25 (23) 50 9.0 1.1 1 (RMH8ECM) 4100HR-M 8 100 67 31.75(32) 18 26 12.7 (14.4) 8 33 (25.5) 63 (50) 9.0 2.5 1 4125HR-M 10 125 87 38.1 (40) 22 32 15.9 (16.4) 10(9) 36 (30) 63 9.0 3.0 1 4160R-M 12 160 107 50.8 (40) - 107 19(16.4) 11(9) 38 (32) 63 9.0 4.0 2 4200R-M 16 200 130 47.625 (60) - 135 25.4 (25.7) 14 38 (32) 63 9.0 5.9 2 4250R-M 16 250 180 47.625 (60) - 180 25.4 (25.7) 14 38 (32) 63 9.0 10.9(10.6) 2 4315R-M 20 315 240 47.625 (60) - 238 25.4 (25.7) 14 38 63 9.0 18.1 (17.9) 2 4400R-M 24 400 260 47.625 (60) - 238 25.4 (25.7) 14 38 80 9.0 31.8(31.5) 2 ) Метрическая система Применяемые сменные режущие пластины (СМП) SNEX-MF SNEX-ML SNEX-MM SNEX-MA SNMX-MF SNMX-MM Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр SNEX 1206ENN-MF 1206ENN-ML 1206ENN-MM 1206ENN-MA Е23 SNMX 1206ENN-MF 1206ENN-MM Применяемые оправки Обозначение Применяемые оправки RMH8EC RMH8ACM RMH8EC 4080HR-D BTDD-FMA25.4-nn BTDn-FMC27-nn (RMH8ECM) 4100HR-D BTDD-FMA31.75-nn BTDn-FMC32-nn 4125HR-D BTDD-FMA38.1-nn BTDn-FMB40-nn BTDn-FMC40-nn 4160R-D BTDD-FMA50.8-nn 4200R-D BTDn-FMA47.625-nn BTDD-FMB60-nC 4250R-D 4315R-D 4400R-D Комплектующие Спецификация Винт кассеты Пластина опорная Винт опорной рпластины Ключ 080-0400 PTKA0411-R3 SS42RM8 SHXN0609F TW15S Фрезерование 116 Применяемые сменные режущие пластины (СМП) Е22,Е23 0 Присоединительные размеры смотреть на стр E371 E373
