542 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E111

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E111 0542 Lab2u

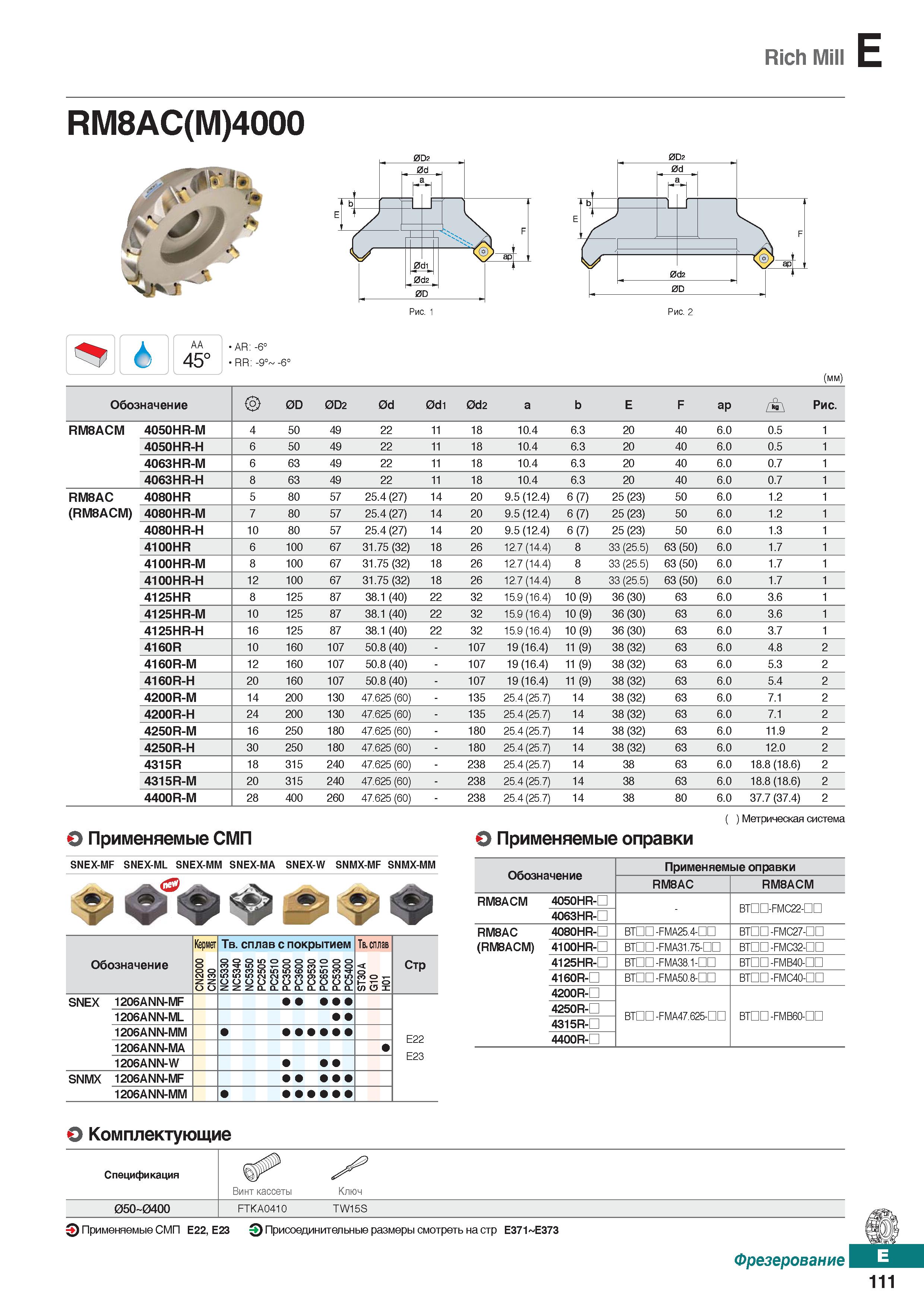

Rich Mill E RM8AC(M)4000 AA 45° AR: -6° RR: -9° -6° (mm) Обозначение 0D 0D2 0d 0di 0d2 a b E F ap Ц Рис. RM8ACM 4050HR-M 4 50 40 22 11 18 10.4 6.3 20 40 6.0 0.5 1 4050HR-H 6 50 49 22 11 18 10.4 6.3 20 40 6.0 0.5 1 4063HR-M 6 63 49 22 11 18 10.4 6.3 20 40 6.0 0.7 1 4063HR-H 8 63 40 22 11 18 10.4 6.3 20 40 6.0 0.7 1 RM8AC 4080HR 5 80 57 25.4 (27) 14 20 9.5(12.4) 6(7) 25 (23) 50 6.0 1.2 1 (RM8ACM) 4080HR-M 7 80 57 25.4 (27) 14 20 9.5(12.4) 6(7) 25 (23) 50 6.0 1.2 1 4080HR-H 10 80 57 25.4 (27) 14 20 9.5(12.4) 6(7) 25 (23) 50 6.0 1.3 1 4100HR 6 100 67 31.75(32) 18 26 12.7(14.4) 8 33 (25.5) 63 (50) 6.0 1.7 1 4100HR-M 8 100 67 31.75(32) 18 26 12.7(14.4) 8 33 (25.5) 63 (50) 6.0 1.7 1 4100HR-H 12 100 67 31.75(32) 18 26 12.7(14.4) 8 33 (25.5) 63 (50) 6.0 1.7 1 4125HR 8 125 87 38.1 (40) 22 32 15.9(16.4) 10(9) 36 (30) 63 6.0 3.6 1 4125HR-M 10 125 87 38.1 (40) 22 32 15.9(16.4) 10(9) 36 (30) 63 6.0 3.6 1 4125HR-H 16 125 87 38.1 (40) 22 32 15.9(16.4) 10(9) 36 (30) 63 6.0 3.7 1 4160R 10 160 107 50.8 (40) - 107 19(16.4) 11 (9) 38 (32) 63 6.0 4.8 2 4160R-M 12 160 107 50.8 (40) - 107 19(16.4) 11 (9) 38 (32) 63 6.0 5.3 2 4160R-H 20 160 107 50.8 (40) - 107 19(16.4) 11 (9) 38 (32) 63 6.0 5.4 2 4200R-M 14 200 130 47.625 (60) - 135 25.4 (25.7) 14 38 (32) 63 6.0 7.1 2 4200R-H 24 200 130 47.625 (60) - 135 25.4 (25.7) 14 38 (32) 63 6.0 7.1 2 4250R-M 16 250 180 47.625 (60) - 180 25.4 (25.7) 14 38 (32) 63 6.0 11.9 2 4250R-H 30 250 180 47.625 (60) - 180 25.4 (25.7) 14 38 (32) 63 6.0 12.0 2 4315R 18 315 240 47.625 (60) - 238 25.4 (25.7) 14 38 63 6.0 18.8 (18.6) 2 4315R-M 20 315 240 47.625 (60) - 238 25.4 (25.7) 14 38 63 6.0 18.8 (18.6) 2 4400R-M 28 400 260 47.625 (60) - 238 25.4 (25.7) 14 38 80 6.0 37.7 (37.4) 2 ) Метрическая система Применяемые сменные режущие пластины (СМП) Применяемые оправки SNEX-MF SNEX-ML SNEX-MM SNEX-MA SNEX-W SNMX-MF SNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 ооош ооо OOCO-I оо П(ОПЦ)1Л 1Л1ЛП U)U)U)(4nnnO)(DU)U) CCCCCCCCCCC . . .Q-CLQ-Q-Q-Q-Q-Q- ST30A G10 H01 Стр SNEX 1206ANN-MF 1206ANN-ML 1206ANN-MM 1206ANN-MA Е23 1206ANN-W SNMX 1206ANN-MF 1206ANN-MM Обозначение Применяемые оправки RM8AC RM8ACM RM8ACM 4050HR-D ВТПП-РМС22-ПП 4063HR-D RM8AC 4080HR-D ВТПП -FMA25.4-nn ВТПП -FMC27-nn (RM8ACM) 4100HR-D ВТПП -FMA31.75-nn ВТПП -FMC32-nn 4125HR-D ВТПП -FMA38.1-nn ВТПП -FMB40-nn 4160R-D ВТПП -FMA50.8-nn ВТПП -FMC40-nn 4200R-D ВТПП -FMA47.625-nn ВТПП -FMB60-nn 4250R-D 4315R-D 4400R-D Комплектующие Спецификация Винт кассеты Ключ 050-0400 FTKA0410 TW15S Применяемые сменные режущие пластины (СМП) Е22,Е23 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 111
