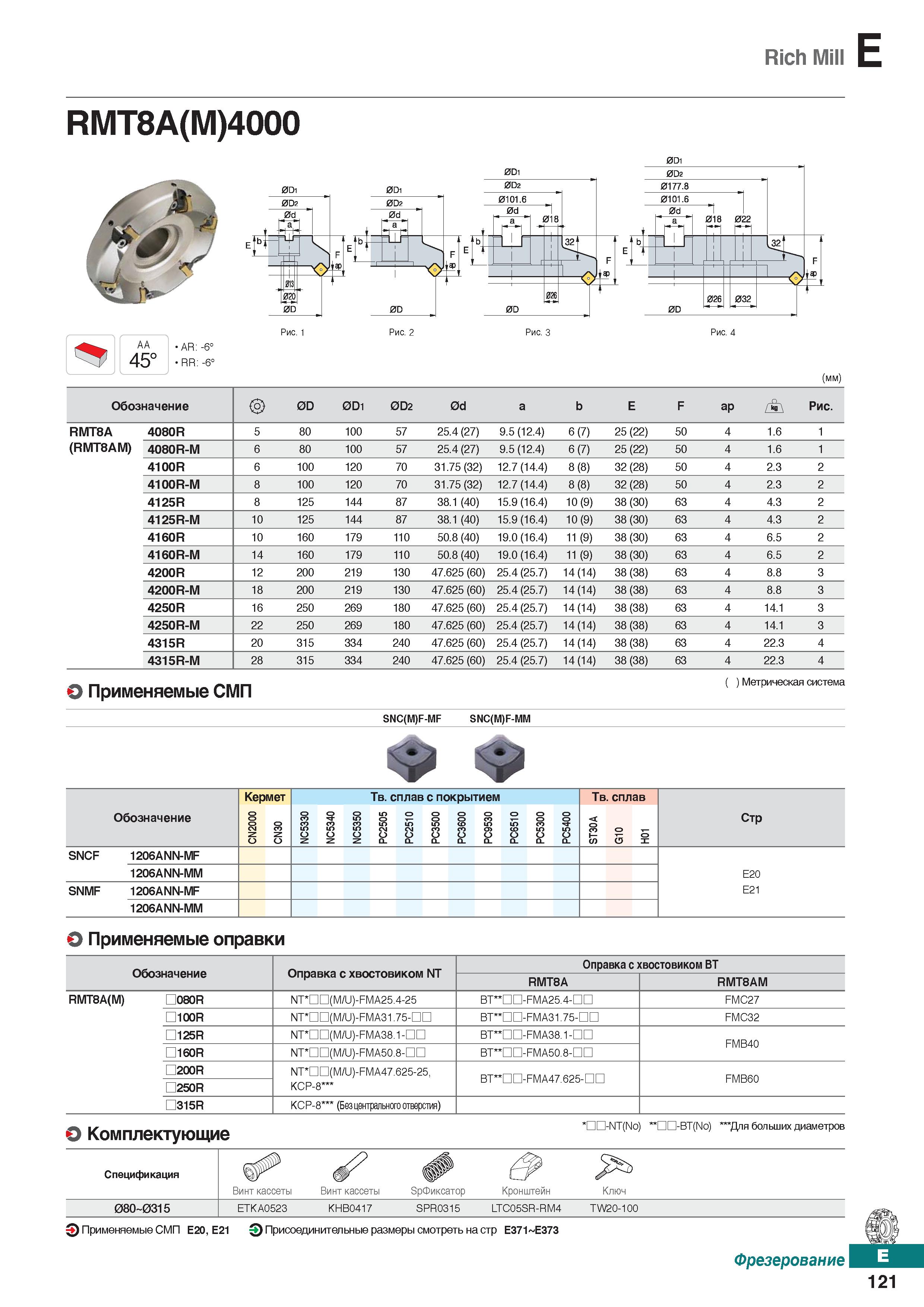

552 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E121

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E121 0552 Lab2u

Rich Mill E RMT8A(M)4000 AA 45° AR: -6° RR: -6° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap i Рис. RMT8A 4080R 5 80 100 57 25.4 (27) 9.5(12.4) 6(7) 25 (22) 50 4 1.6 1 (RMT8AM) 4080R-M 6 80 100 57 25.4 (27) 9.5(12.4) 6(7) 25 (22) 50 4 1.6 1 4100R 6 100 120 70 31.75(32) 12.7(14.4) 8(8) 32 (28) 50 4 2.3 2 4100R-M 8 100 120 70 31.75(32) 12.7(14.4) 8(8) 32 (28) 50 4 2.3 2 4125R 8 125 144 87 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 4 4.3 2 4125R-M 10 125 144 87 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 4 4.3 2 4160R 10 160 179 110 50.8 (40) 19.0(16.4) 11(9) 38 (30) 63 4 6.5 2 4160R-M 14 160 179 110 50.8 (40) 19.0(16.4) 11(9) 38 (30) 63 4 6.5 2 4200R 12 200 219 130 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 4 8.8 3 4200R-M 18 200 219 130 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 4 8.8 3 4250R 16 250 269 180 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 4 14.1 3 4250R-M 22 250 269 180 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 4 14.1 3 4315R 20 315 334 240 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 4 22.3 4 4315R-M 28 315 334 240 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 4 22.3 4 Применяемые сменные режущие пластины (СМП) ) Метрическая система SNC(M)F-MF SNC(M)F-MM Обозначение Кермет 0 0 со Z Z CC Твердый сплав с покрытием Твердый сплав Стр NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 6 3 C P PC9530 PC6510 PC5300 PC5400 ST30A G10 01 X SNCF 1206ANN-MF 1206ANN-MM Е20 SNMF 1206ANN-MF Е21 1206ANN-MM Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ RMT8A RMT8AM RMT8A(M) D080R NT DD(M U)-FMA25.4-25 ВТ ПП-РМА25.4-ПП FMC27 100R NT nD(M U)-FMA31.75-nn ВТ ПП-РМА31.75-ПП FMC32 125R NT nD(M U)-FMA38.1-nn ВТ ПП-РМА38.1-ПП FMB40 160R NT nD(M U)-FMA50.8-nn ВТ Ш-РМА50.8-Ш 200R NT DD(M U)-FMA47.625-25, KCP-8 ВТ ПП-РМА47.625-ПП FMB60 250R 315R KCP-8 (Безцентральногоотверстая) Комплектующие ’ -NT(No) ’’ -BT(No) ”Длябольшихдиаметров Спецификация Винт кассеты Винт кассеты ЭрФиксатор Кронштейн Ключ 080-0315 ЕТКА0523 КНВ0417 SPR0315 LTC05SR-RM4 TW20-100 Применяемые сменные режущие пластины (СМП) Е20,Е21 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 121
