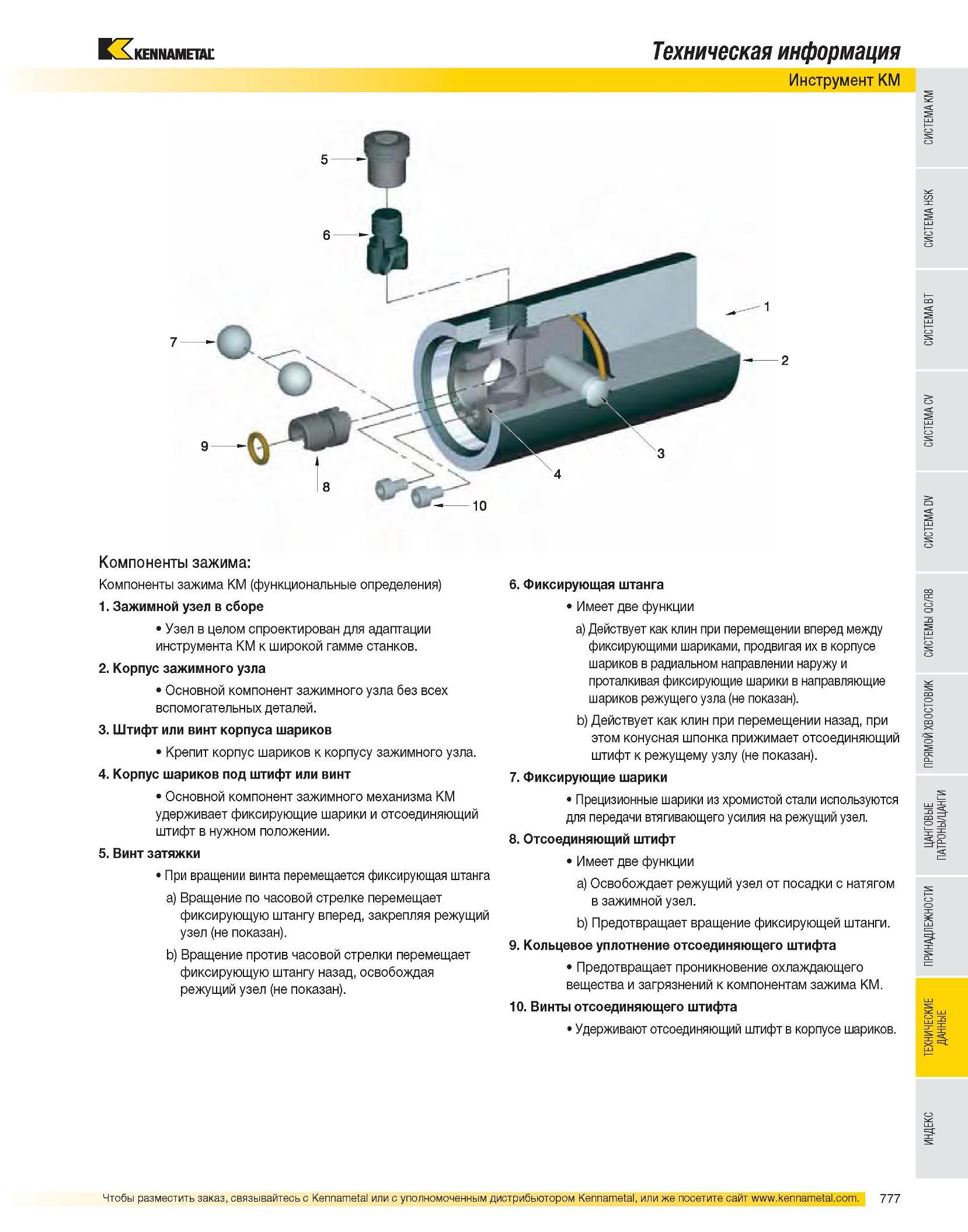

Техническая информация Инструмент KM Компоненты зажима: Компоненты зажима KM (функциональные определения) 1. Зажимной узел в сборе Узел в целом спроектирован для адаптации инструмента KM к широкой гамме станков. 2. Корпус зажимного узла Основной компонент зажимного узла без всех вспомогательных деталей. 3. Штифт или винт корпуса шариков Крепит корпус шариков к корпусу зажимного узла. 4. Корпус шариков под штифт или винт Основной компонент зажимного механизма KM удерживает фиксирующие шарики и отсоединяющий штифт в нужном положении. 5. Винт затяжки При вращении винта перемещается фиксирующая штанга a) Вращение по часовой стрелке перемещает фиксирующую штангу вперед, закрепляя режущий узел (не показан). b) Вращение против часовой стрелки перемещает фиксирующую штангу назад, освобождая режущий узел (не показан). 6. Фиксирующая штанга Имеет две функции a) Действует как клин при перемещении вперед между фиксирующими шариками, продвигая их в корпусе шариков в радиальном направлении наружу и проталкивая фиксирующие шарики в направляющие шариков режущего узла (не показан). b) Действует как клин при перемещении назад, при этом конусная шпонка прижимает отсоединяющий штифт к режущему узлу (не показан). 7. Фиксирующие шарики Прецизионные шарики из хромистой стали используются для передачи втягивающего усилия на режущий узел. 8. Отсоединяющий штифт Имеет две функции a) Освобождает режущий узел от посадки с натягом в зажимной узел. b) Предотвращает вращение фиксирующей штанги. 9. Кольцевое уплотнение отсоединяющего штифта Предотвращает проникновение охлаждающего вещества и загрязнений к компонентам зажима KM. 10. Винты отсоединяющего штифта Удерживают отсоединяющий штифт в корпусе шариков.
