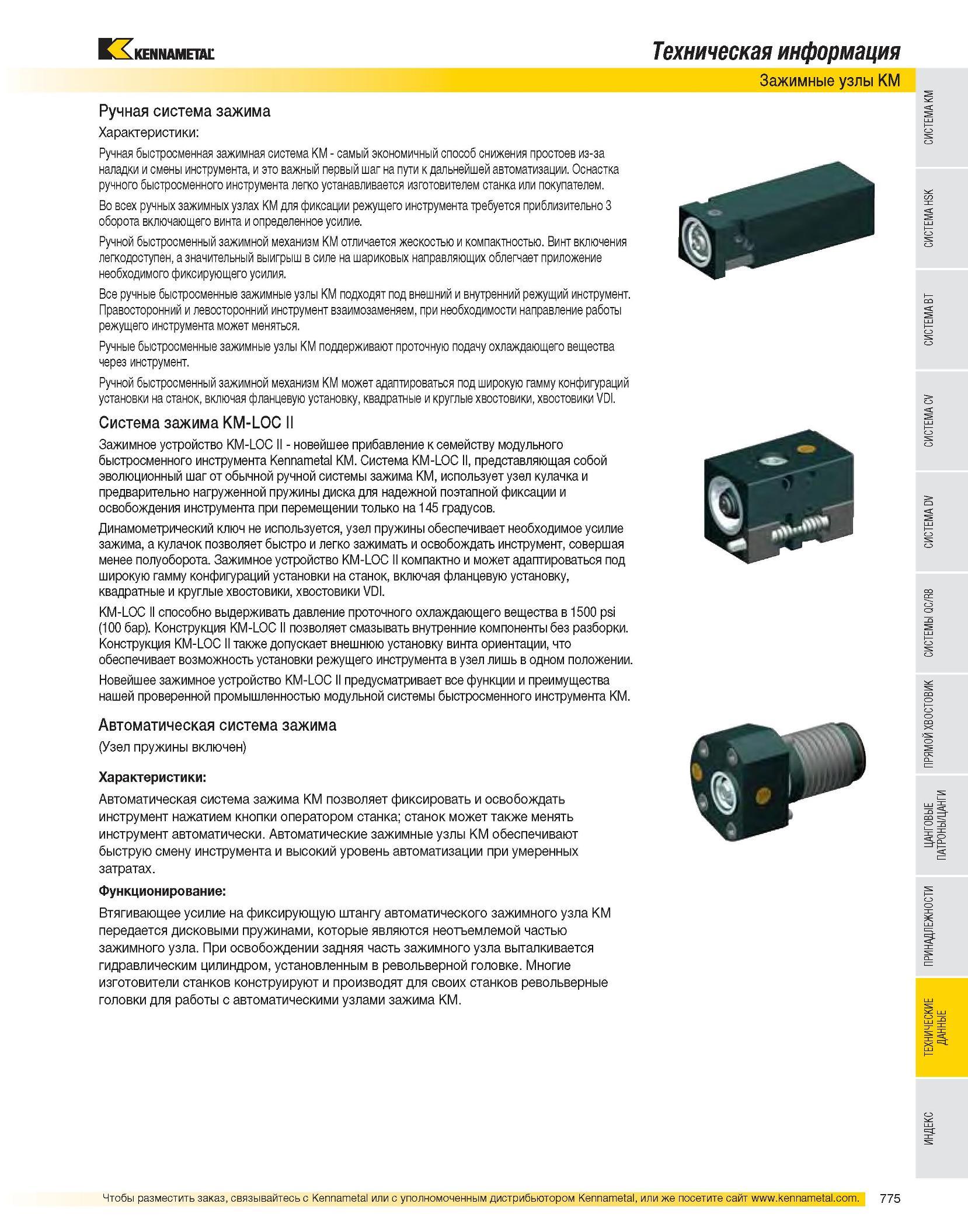

Ручная система зажима Характеристики: Ручная быстросменная зажимная система KM - самый экономичный способ снижения простоев из-за наладки и смены инструмента, и это важный первый шаг на пути к дальнейшей автоматизации. Оснастка ручного быстросменного инструмента легко устанавливается изготовителем станка или покупателем. Во всех ручных зажимных узлах KM для фиксации режущего инструмента требуется приблизительно 3 оборота включающего винта и определенное усилие. Ручной быстросменный зажимной механизм KM отличается жескостью и компактностью. Винт включения легкодоступен, а значительный выигрыш в силе на шариковых направляющих облегчает приложение необходимого фиксирующего усилия. Все ручные быстросменные зажимные узлы KM подходят под внешний и внутренний режущий инструмент. Правосторонний и левосторонний инструмент взаимозаменяем, при необходимости направление работы режущего инструмента может меняться. Ручные быстросменные зажимные узлы KM поддерживают проточную подачу охлаждающего вещества через инструмент. Ручной быстросменный зажимной механизм KM может адаптироваться под широкую гамму конфигураций установки на станок, включая фланцевую установку, квадратные и круглые хвостовики, хвостовики VDI. Система зажима KM-LOC II Зажимное устройство KM-LOC II - новейшее прибавление к семейству модульного быстросменного инструмента Kennametal KM. Система KM-LOC II, представляющая собой эволюционный шаг от обычной ручной системы зажима KM, использует узел кулачка и предварительно нагруженной пружины диска для надежной поэтапной фиксации и освобождения инструмента при перемещении только на 145 градусов. Динамометрический ключ не используется, узел пружины обеспечивает необходимое усилие зажима, а кулачок позволяет быстро и легко зажимать и освобождать инструмент, совершая менее полуоборота. Зажимное устройство KM-LOC II компактно и может адаптироваться под широкую гамму конфигураций установки на станок, включая фланцевую установку, квадратные и круглые хвостовики, хвостовики VDI. KM-LOC II способно выдерживать давление проточного охлаждающего вещества в 1500 psi (100 бар). Конструкция KM-LOC II позволяет смазывать внутренние компоненты без разборки. Конструкция KM-LOC II также допускает внешнюю установку винта ориентации, что обеспечивает возможность установки режущего инструмента в узел лишь в одном положении. Новейшее зажимное устройство KM-LOC II предусматривает все функции и преимущества нашей проверенной промышленностью модульной системы быстросменного инструмента KM. Автоматическая система зажима (Узел пружины включен) Характеристики: Автоматическая система зажима KM позволяет фиксировать и освобождать инструмент нажатием кнопки оператором станка; станок может также менять инструмент автоматически. Автоматические зажимные узлы KM обеспечивают быструю смену инструмента и высокий уровень автоматизации при умеренных затратах. Функционирование: Втягивающее усилие на фиксирующую штангу автоматического зажимного узла KM передается дисковыми пружинами, которые являются неотъемлемой частью зажимного узла. При освобождении задняя часть зажимного узла выталкивается гидравлическим цилиндром, установленным в револьверной головке. Многие изготовители станков конструируют и производят для своих станков револьверные головки для работы с автоматическими узлами зажима KM. Техническая информация Зажимные узлы KM
