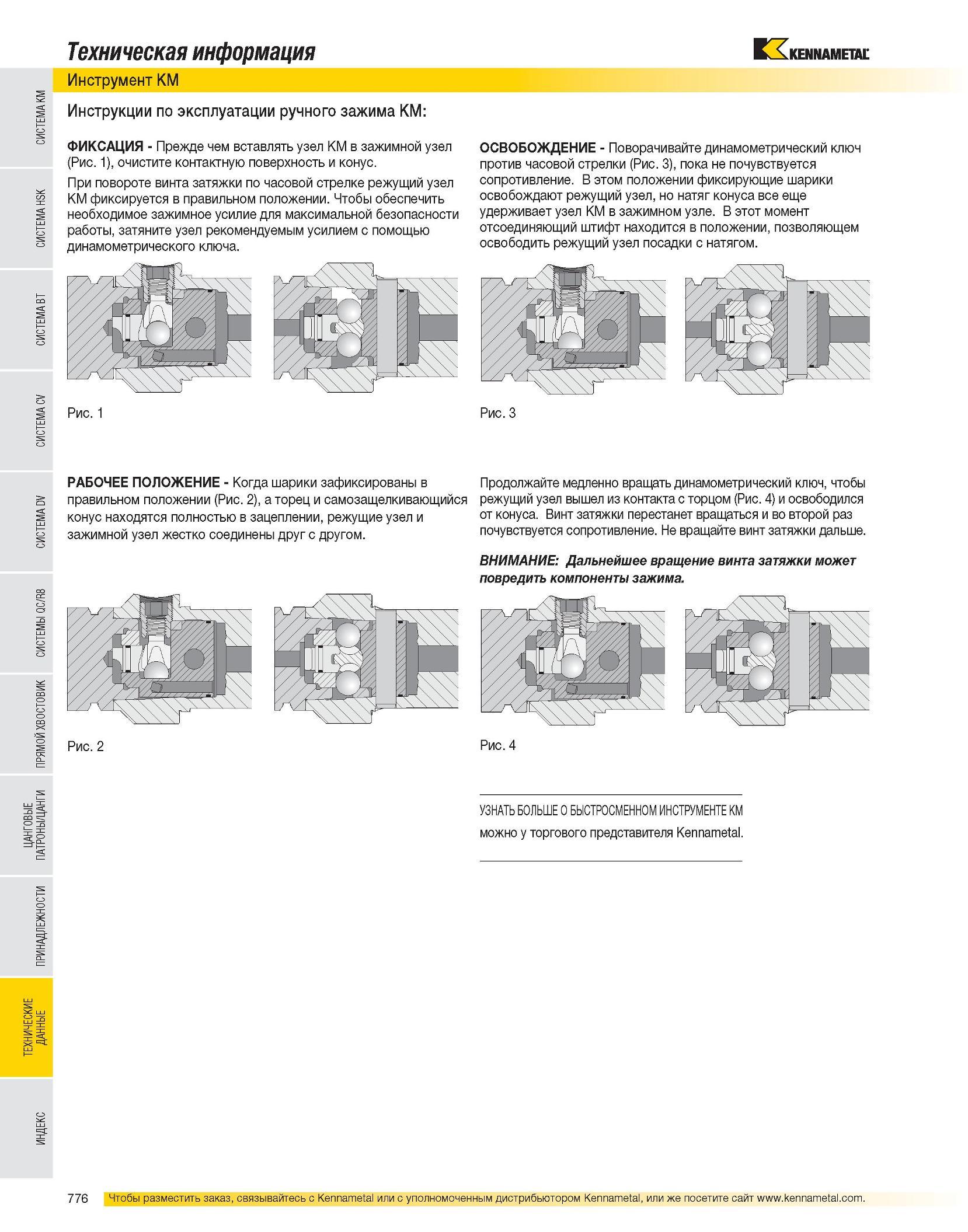

Техническая информация Инструмент KM Инструкции по эксплуатации ручного зажима KM: ФИКСАЦИЯ - Прежде чем вставлять узел KM в зажимной узел (Рис. 1), очистите контактную поверхность и конус. При повороте винта затяжки по часовой стрелке режущий узел KM фиксируется в правильном положении. Чтобы обеспечить необходимое зажимное усилие для максимальной безопасности работы, затяните узел рекомендуемым усилием с помощью динамометрического ключа. ОСВОБОЖДЕНИЕ - Поворачивайте динамометрический ключ против часовой стрелки (Рис. 3), пока не почувствуется сопротивление. В этом положении фиксирующие шарики освобождают режущий узел, но натяг конуса все еще удерживает узел KM в зажимном узле. В этот момент отсоединяющий штифт находится в положении, позволяющем освободить режущий узел посадки с натягом. Рис. 1 Рис. 3 РАБОЧЕЕ ПОЛОЖЕНИЕ - Когда шарики зафиксированы в правильном положении (Рис. 2), а торец и самозащелкивающийся конус находятся полностью в зацеплении, режущие узел и зажимной узел жестко соединены друг с другом. Продолжайте медленно вращать динамометрический ключ, чтобы режущий узел вышел из контакта с торцом (Рис. 4) и освободился от конуса. Винт затяжки перестанет вращаться и во второй раз почувствуется сопротивление. Не вращайте винт затяжки дальше. ВНИМАНИЕ: Дальнейшее вращение винта затяжки может повредить компоненты зажима. Рис. 2 Рис. 4 УЗНАТЬ БОЛЬШЕ О БЫСТРОСМЕННОМ ИНСТРУМЕНТЕ KM можно у торгового представителя Kennametal.
