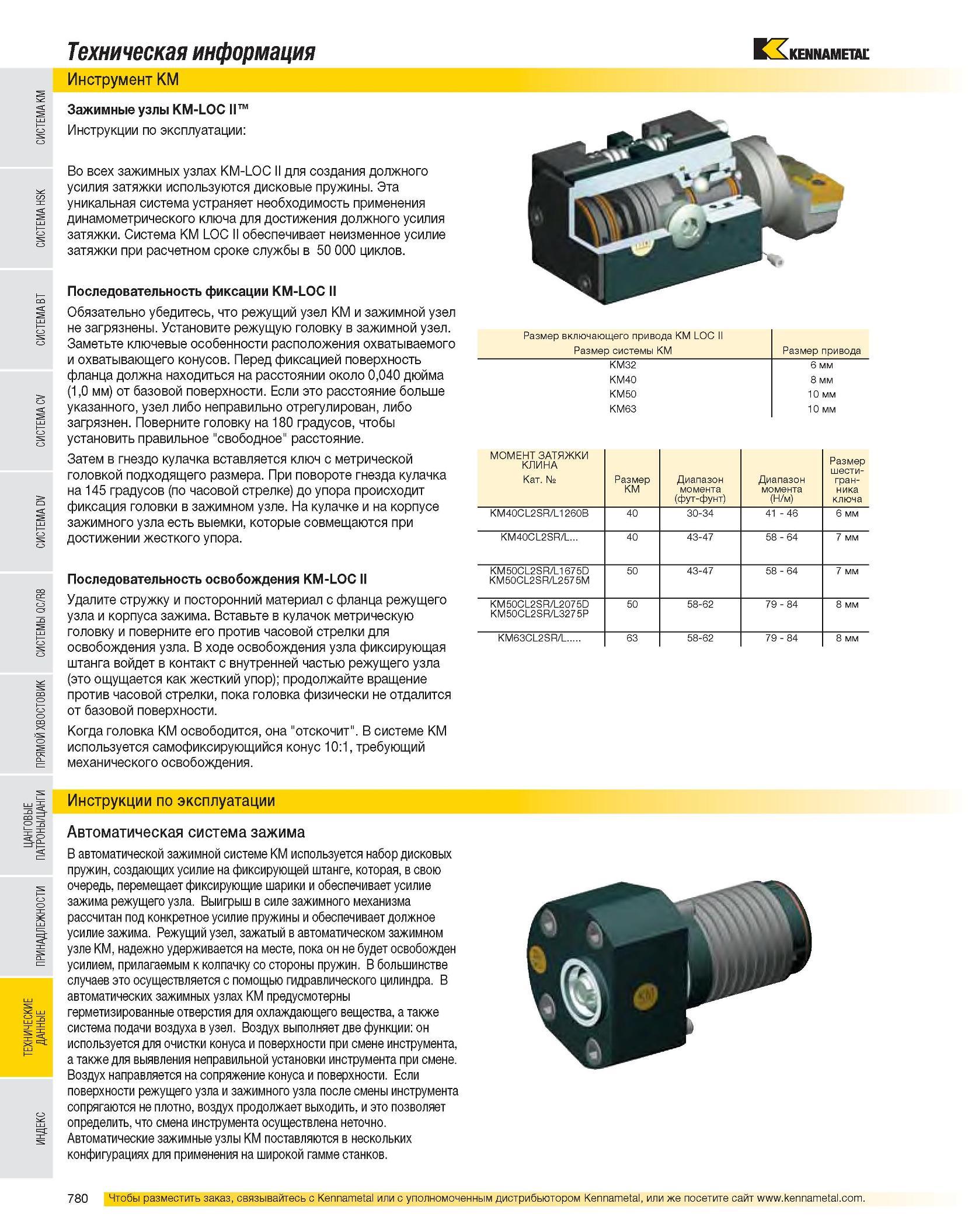

Техническая информация Инструмент KM Зажимные узлы KM-LOC II Инструкции по эксплуатации: Во всех зажимных узлах KM-LOC II для создания должного усилия затяжки используются дисковые пружины. Эта уникальная система устраняет необходимость применения динамометрического ключа для достижения должного усилия затяжки. Система KM LOC II обеспечивает неизменное усилие затяжки при расчетном сроке службы в 50 000 циклов. Последовательность фиксации KM-LOC II Обязательно убедитесь, что режущий узел KM и зажимной узел не загрязнены. Установите режущую головку в зажимной узел. Заметьте ключевые особенности расположения охватываемого и охватывающего конусов. Перед фиксацией поверхность фланца должна находиться на расстоянии около 0,040 дюйма (1,0 мм) от базовой поверхности. Если это расстояние больше указанного, узел либо неправильно отрегулирован, либо загрязнен. Поверните головку на 180 градусов, чтобы установить правильное "свободное" расстояние. Затем в гнездо кулачка вставляется ключ с метрической головкой подходящего размера. При повороте гнезда кулачка на 145 градусов (по часовой стрелке) до упора происходит фиксация головки в зажимном узле. На кулачке и на корпусе зажимного узла есть выемки, которые совмещаются при достижении жесткого упора. Последовательность освобождения KM-LOC II Удалите стружку и посторонний материал с фланца режущего узла и корпуса зажима. Вставьте в кулачок метрическую головку и поверните его против часовой стрелки для освобождения узла. В ходе освобождения узла фиксирующая штанга войдет в контакт с внутренней частью режущего узла (это ощущается как жесткий упор); продолжайте вращение против часовой стрелки, пока головка физически не отдалится от базовой поверхности. Когда головка KM освободится, она "отскочит". В системе KM используется самофиксирующийся конус 10:1, требующий механического освобождения. Инструкции по эксплуатации Автоматическая система зажима В автоматической зажимной системе KM используется набор дисковых пружин, создающих усилие на фиксирующей штанге, которая, в свою очередь, перемещает фиксирующие шарики и обеспечивает усилие зажима режущего узла. Выигрыш в силе зажимного механизма рассчитан под конкретное усилие пружины и обеспечивает должное усилие зажима. Режущий узел, зажатый в автоматическом зажимном узле KM, надежно удерживается на месте, пока он не будет освобожден усилием, прилагаемым к колпачку со стороны пружин. В большинстве случаев это осуществляется с помощью гидравлического цилиндра. В автоматических зажимных узлах KM предусмотерны герметизированные отверстия для охлаждающего вещества, а также система подачи воздуха в узел. Воздух выполняет две функции: он используется для очистки конуса и поверхности при смене инструмента, а также для выявления неправильной установки инструмента при смене. Воздух направляется на сопряжение конуса и поверхности. Если поверхности режущего узла и зажимного узла после смены инструмента сопрягаются не плотно, воздух продолжает выходить, и это позволяет определить, что смена инструмента осуществлена неточно. Автоматические зажимные узлы KM поставляются в нескольких конфигурациях для применения на широкой гамме станков. Размер включающего привода KM LOC II Размер системы KM Размер привода KM32 6 мм KM40 8 мм KM50 10 мм KM63 10 мм МОМЕНТ ЗАТЯЖКИ КЛИНА Размер Кат. № Размер KM Диапазон момента (фут-фунт) Диапазон момента (Н/м) гран- ника ключа KM40CL2SR/L1260B 40 30-34 41 46 6 мм KM40CL2SR/L 40 43-47 58 - 64 7 мм KM50CL2SR/L1675D KM50CL2SR/L2575M 50 43-47 58 - 64 7 мм KM50CL2SR/L2075D KM50CL2SR/L3275P 50 58-62 79 84 8 мм KM63CL2SR/L 63 58-62 79 84 8 мм
