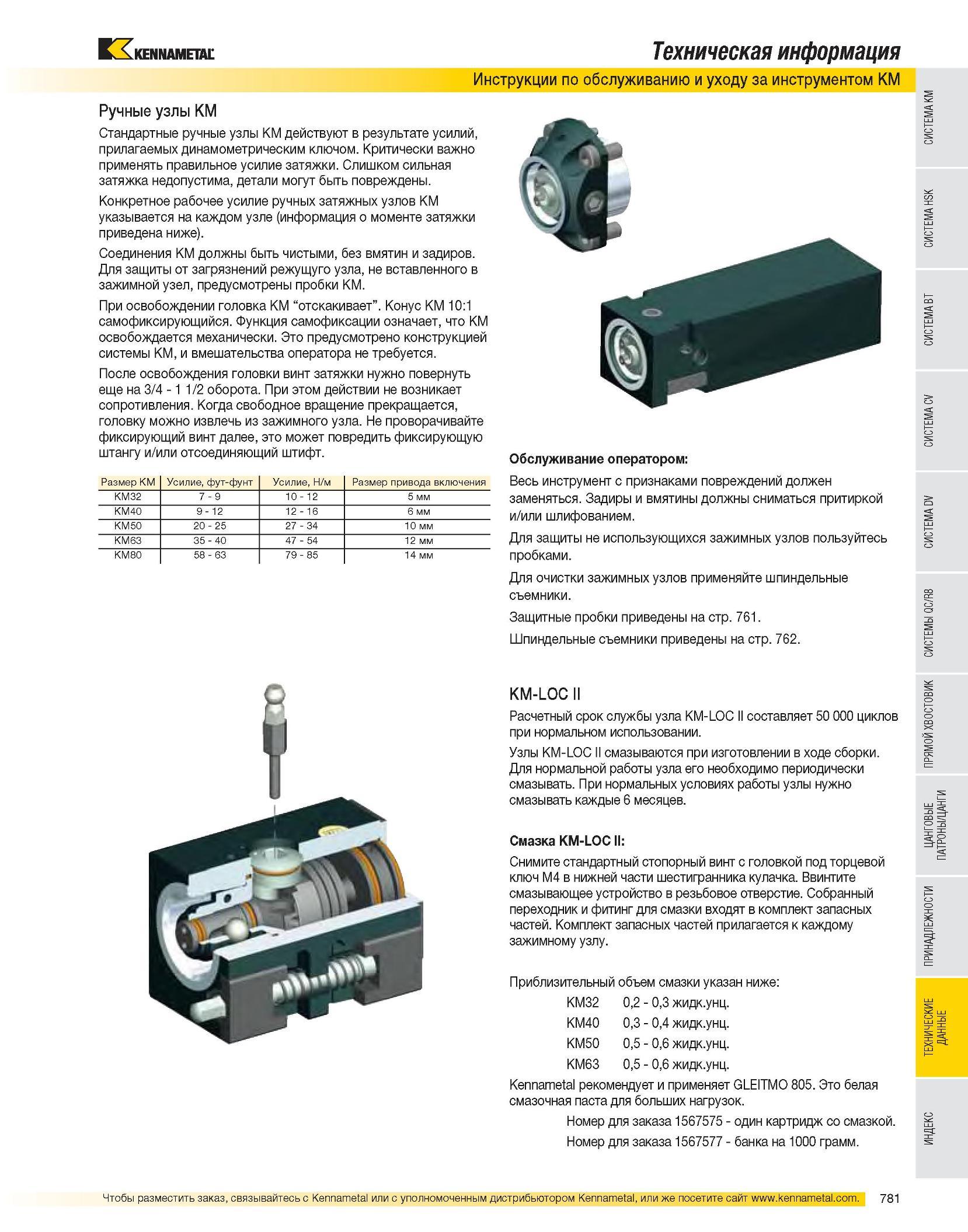

Техническая информация Инструкции по обслуживанию и уходу за инструментом KM Ручные узлы KM Стандартные ручные узлы KM действуют в результате усилий, прилагаемых динамометрическим ключом. Критически важно применять правильное усилие затяжки. Слишком сильная затяжка недопустима, детали могут быть повреждены. Конкретное рабочее усилие ручных затяжных узлов KM указывается на каждом узле (информация о моменте затяжки приведена ниже). Соединения KM должны быть чистыми, без вмятин и задиров. Для защиты от загрязнений режущуго узла, не вставленного в зажимной узел, предусмотрены пробки KM. При освобождении головка KM “отскакивает”. Конус KM 10:1 самофиксирующийся. Функция самофиксации означает, что KM освобождается механически. Это предусмотрено конструкцией системы KM, и вмешательства оператора не требуется. После освобождения головки винт затяжки нужно повернуть еще на 3/4 - 1 1/2 оборота. При этом действии не возникает сопротивления. Когда свободное вращение прекращается, головку можно извлечь из зажимного узла. Не проворачивайте фиксирующий винт далее, это может повредить фиксирующую штангу и/или отсоединяющий штифт. Размер KM Усилие, фут-фунт Усилие, Н/м Размер привода включения KM32 7 9 10 12 5 мм KM40 9 - 12 12 16 6 мм KM50 ю 2 0 2 27 34 10 мм KM63 0 4 ю 3 47 54 12 мм KM80 3 со со ю 7 CD 8 СП 14 мм Обслуживание оператором: Весь инструмент с признаками повреждений должен заменяться. Задиры и вмятины должны сниматься притиркой и/или шлифованием. Для защиты не использующихся зажимных узлов пользуйтесь пробками. Для очистки зажимных узлов применяйте шпиндельные съемники. Защитные пробки приведены на стр. 761. Шпиндельные съемники приведены на стр. 762. KM-LOC II Расчетный срок службы узла KM-LOC II составляет 50 000 циклов при нормальном использовании. Узлы KM-LOC II смазываются при изготовлении в ходе сборки. Для нормальной работы узла его необходимо периодически смазывать. При нормальных условиях работы узлы нужно смазывать каждые 6 месяцев. Смазка KM-LOC II: Снимите стандартный стопорный винт с головкой под торцевой ключ M4 в нижней части шестигранника кулачка. Ввинтите смазывающее устройство в резьбовое отверстие. Собранный переходник и фитинг для смазки входят в комплект запасных частей. Комплект запасных частей прилагается к каждому зажимному узлу. Приблизительный объем смазки указан ниже: KM32 0,2 - 0,3 жидк.унц. KM40 0,3 - 0,4 жидк.унц. KM50 0,5 - 0,6 жидк.унц. KM63 0,5 - 0,6 жидк.унц. Kennametal рекомендует и применяет GLEITMO 805. Это белая смазочная паста для больших нагрузок. Номер для заказа 1567575 - один картридж со смазкой. Номер для заказа 1567577 - банка на 1000 грамм.
