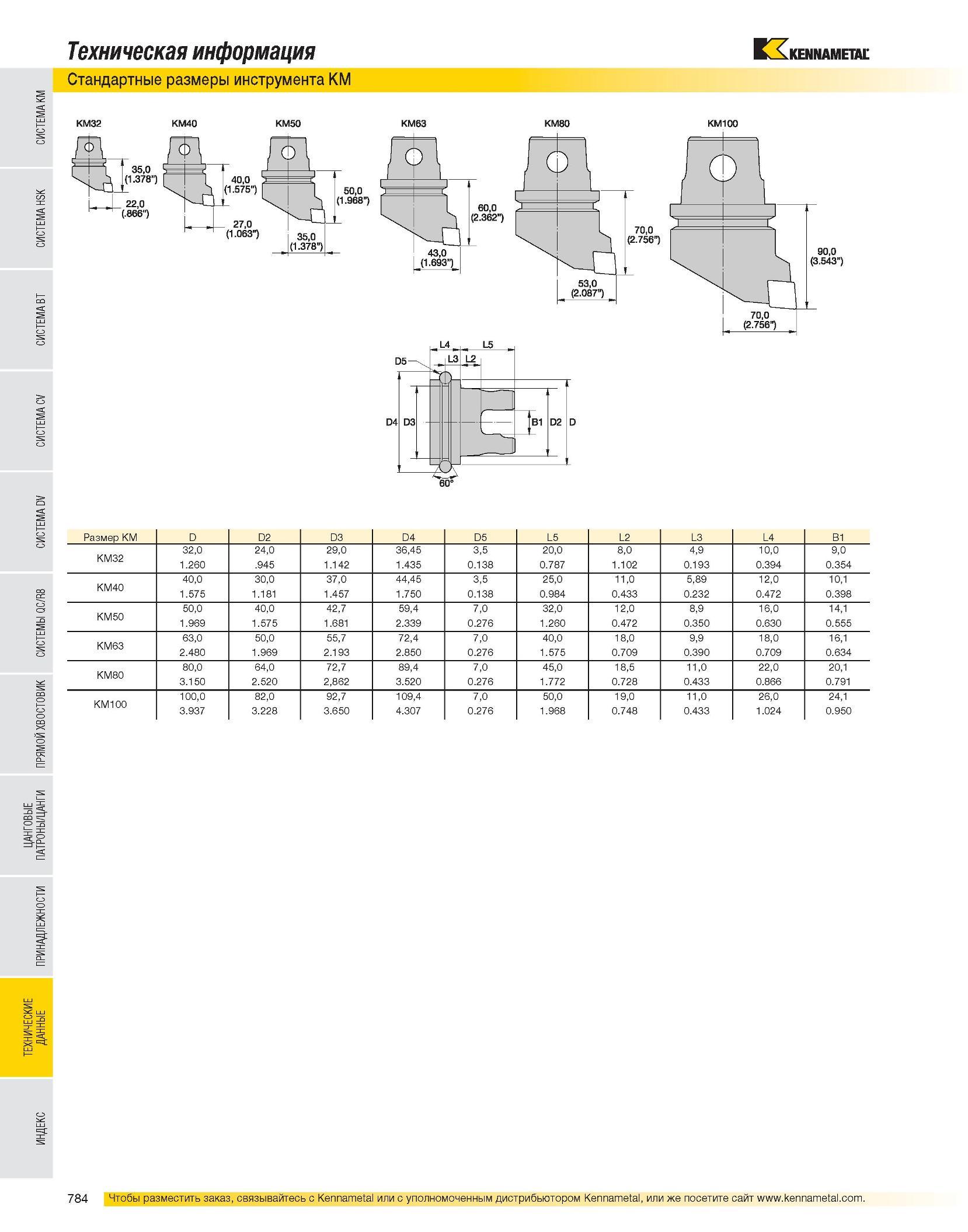

Техническая информация Стандартные размеры инструмента KM КМ 32 КМ40 КМ50 КМ63 КМ80 КМ100 Размер KM D D2 D3 D4 D5 L5 L2 L3 L4 B1 32,0 24,0 29,0 36,45 3,5 20,0 8,0 4,9 10,0 9,0 KM32 1.260 .945 1.142 1.435 0.138 0.787 1.102 0.193 0.394 0.354 40,0 30,0 37,0 44,45 3,5 25,0 11,0 5,89 12,0 10,1 KM40 1.575 1.181 1.457 1.750 0.138 0.984 0.433 0.232 0.472 0.398 50,0 40,0 42,7 59,4 7,0 32,0 12,0 8,9 16,0 14,1 KM50 1.969 1.575 1.681 2.339 0.276 1.260 0.472 0.350 0.630 0.555 63,0 50,0 55,7 72,4 7,0 40,0 18,0 9,9 18,0 16,1 KM63 2.480 1.969 2.193 2.850 0.276 1.575 0.709 0.390 0.709 0.634 80,0 64,0 72,7 89,4 7,0 45,0 18,5 11,0 22,0 20,1 KM80 3.150 2.520 2,862 3.520 0.276 1.772 0.728 0.433 0.866 0.791 100,0 82,0 92,7 109,4 7,0 50,0 19,0 11,0 26,0 24,1 KM100 3.937 3.228 3.650 4.307 0.276 1.968 0.748 0.433 1.024 0.950
