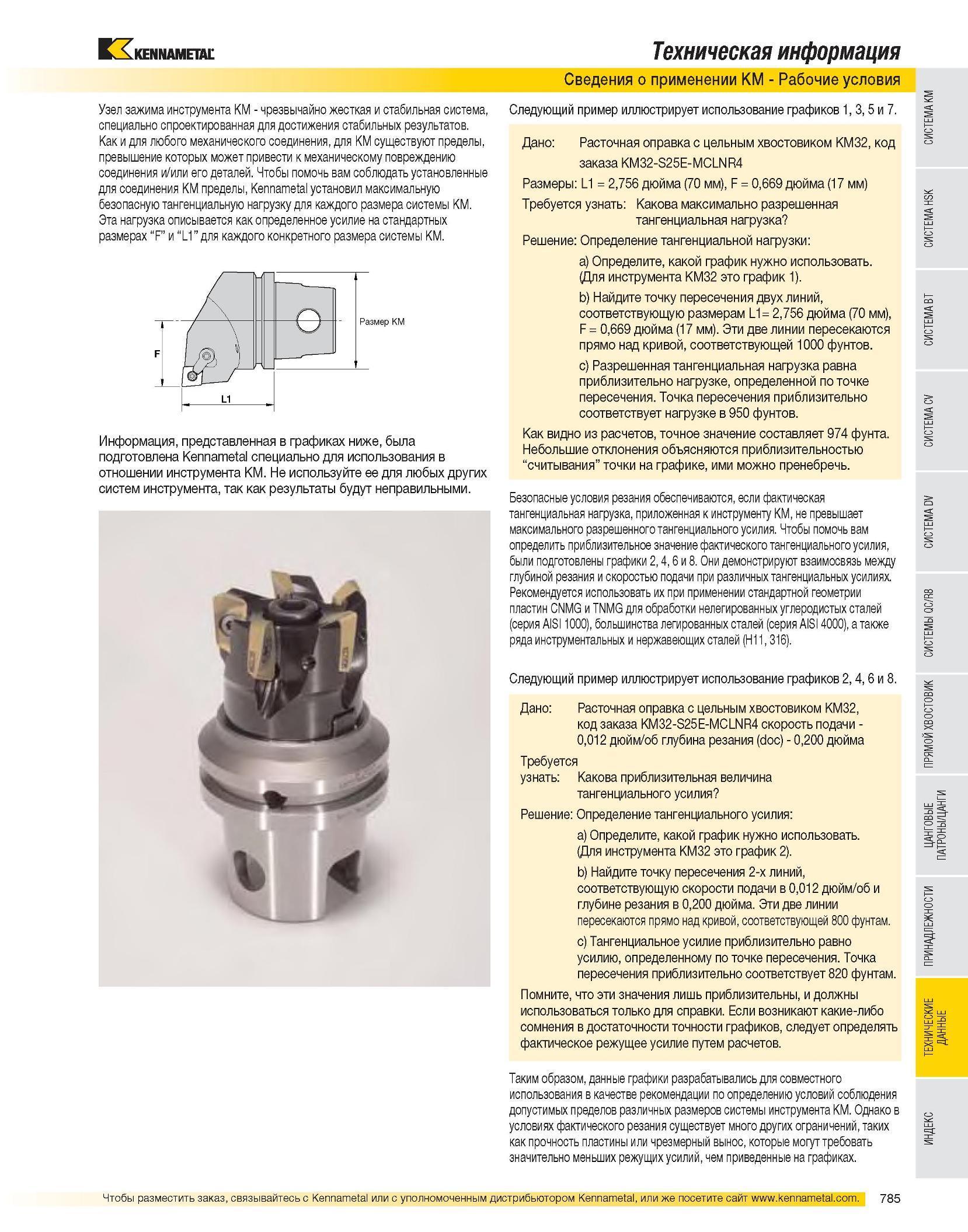

Техническая информация Узел зажима инструмента KM - чрезвычайно жесткая и стабильная система, специально спроектированная для достижения стабильных результатов. Как и для любого механического соединения, для KM существуют пределы, превышение которых может привести к механическому повреждению соединения и/или его деталей. Чтобы помочь вам соблюдать установленные для соединения KM пределы, Kennametal установил максимальную безопасную тангенциальную нагрузку для каждого размера системы КМ. Эта нагрузка описывается как определенное усилие на стандартных размерах “F” и “L1” для каждого конкретного размера системы KM. Информация, представленная в графиках ниже, была подготовлена Kennametal специально для использования в отношении инструмента KM. Не используйте ее для любых других систем инструмента, так как результаты будут неправильными. Сведения о применении KM - Рабочие условия Следующий пример иллюстрирует использование графиков 1, 3, 5 и 7. Дано: Расточная оправка с цельным хвостовиком KM32, код заказа KM32-S25E-MCLNR4 Размеры: L1 2,756 дюйма (70 мм), F 0,669 дюйма (17 мм) Требуется узнать: Какова максимально разрешенная тангенциальная нагрузка? Решение: Определение тангенциальной нагрузки: a) Определите, какой график нужно использовать. (Для инструмента KM32 это график 1). b) Найдите точку пересечения двух линий, соответствующую размерам L1= 2,756 дюйма (70 мм), F 0,669 дюйма (17 мм). Эти две линии пересекаются прямо над кривой, соответствующей 1000 фунтов. c) Разрешенная тангенциальная нагрузка равна приблизительно нагрузке, определенной по точке пересечения. Точка пересечения приблизительно соответствует нагрузке в 950 фунтов. Как видно из расчетов, точное значение составляет 974 фунта. Небольшие отклонения объясняются приблизительностью “считывания” точки на графике, ими можно пренебречь. Безопасные условия резания обеспечиваются, если фактическая тангенциальная нагрузка, приложенная к инструменту KM, не превышает максимального разрешенного тангенциального усилия. Чтобы помочь вам определить приблизительное значение фактического тангенциального усилия, были подготовлены графики 2, 4, 6 и 8. Они демонстрируют взаимосвязь между глубиной резания и скоростью подачи при различных тангенциальных усилиях. Рекомендуется использовать их при применении стандартной геометрии пластин CNMG и TNMG для обработки нелегированных углеродистых сталей (серия AISI 1000), большинства легированных сталей (серия AISI 4000), а также ряда инструментальных и нержавеющих сталей (H11, 316). Следующий пример иллюстрирует использование графиков 2, 4, 6 и 8. Дано: Расточная оправка с цельным хвостовиком KM32, код заказа KM32-S25E-MCLNR4 скорость подачи -0,012 дюйм/об глубина резания (doc) - 0,200 дюйма Требуется узнать: Какова приблизительная величина тангенциального усилия? Решение: Определение тангенциального усилия: a) Определите, какой график нужно использовать. (Для инструмента KM32 это график 2). b) Найдите точку пересечения 2-х линий, соответствующую скорости подачи в 0,012 дюйм/об и глубине резания в 0,200 дюйма. Эти две линии пересекаются прямо над кривой, соответствующей 800 фунтам. c) Тангенциальное усилие приблизительно равно усилию, определенному по точке пересечения. Точка пересечения приблизительно соответствует 820 фунтам. Помните, что эти значения лишь приблизительны, и должны использоваться только для справки. Если возникают какие-либо сомнения в достаточности точности графиков, следует определять фактическое режущее усилие путем расчетов. Таким образом, данные графики разрабатывались для совместного использования в качестве рекомендации по определению условий соблюдения допустимых пределов различных размеров системы инструмента KM. Однако в условиях фактического резания существует много других ограничений, таких как прочность пластины или чрезмерный вынос, которые могут требовать значительно меньших режущих усилий, чем приведенные на графиках.
