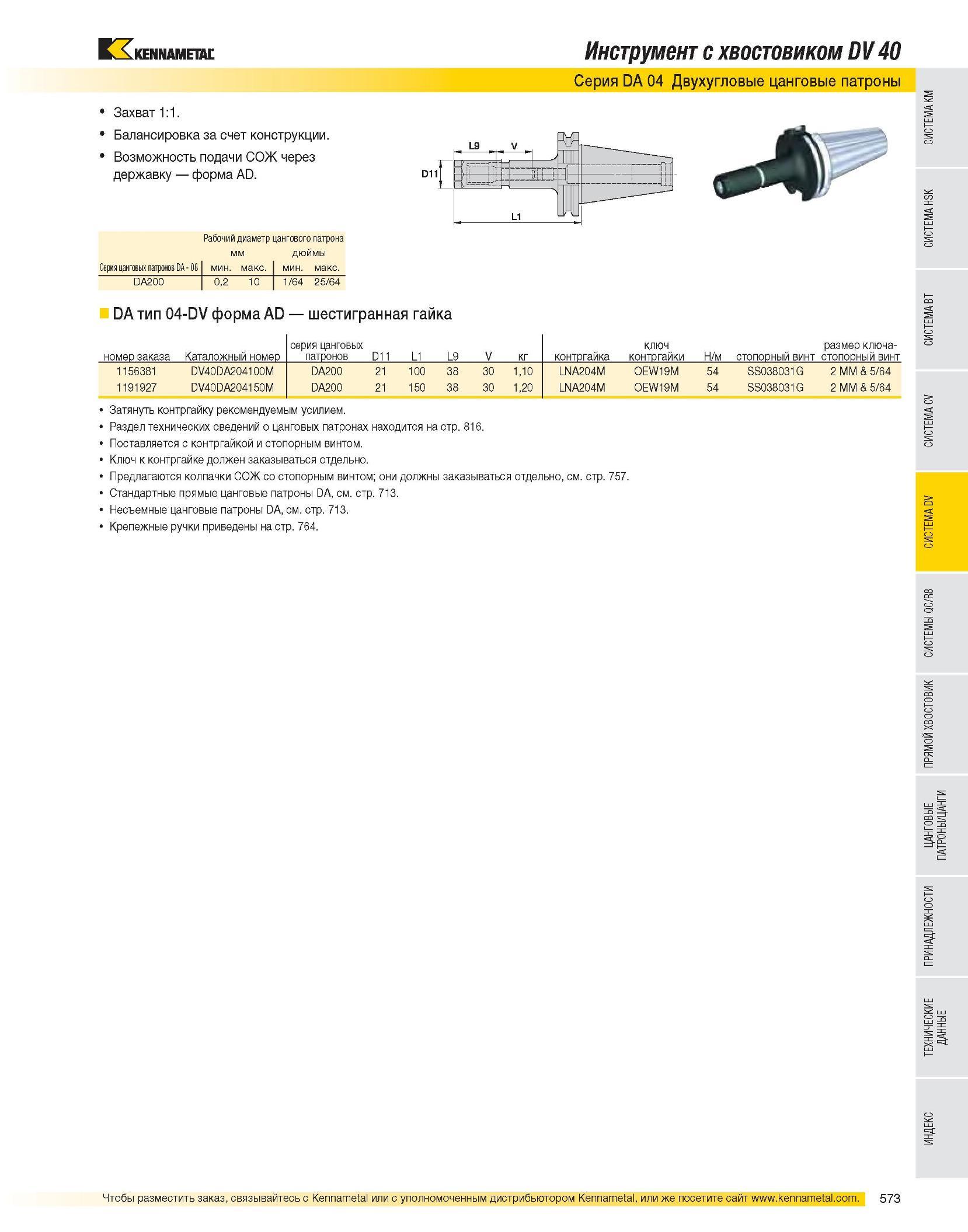

Захват 1:1. Балансировка за счет конструкции Возможность подачи СОЖ через державку форма AD. Инструмент с хвостовиком DV 40 Серия DA 04 Двухугловые цанговые патроны Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA - 08 мин. макс. мин. макс. DA200 0,2 10 1/64 25/64 DA тип 04-DV форма AD шестигранная гайка номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1156381 DV40DA204100M DA200 21 100 38 30 1,10 LNA204M OEW19M 54 SS038031G 2 MM & 5/64 1191927 DV40DA204150M DA200 21 150 38 30 1,20 LNA204M OEW19M 54 SS038031G 2 MM & 5/64 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713. Крепежные ручки приведены на стр. 764.
