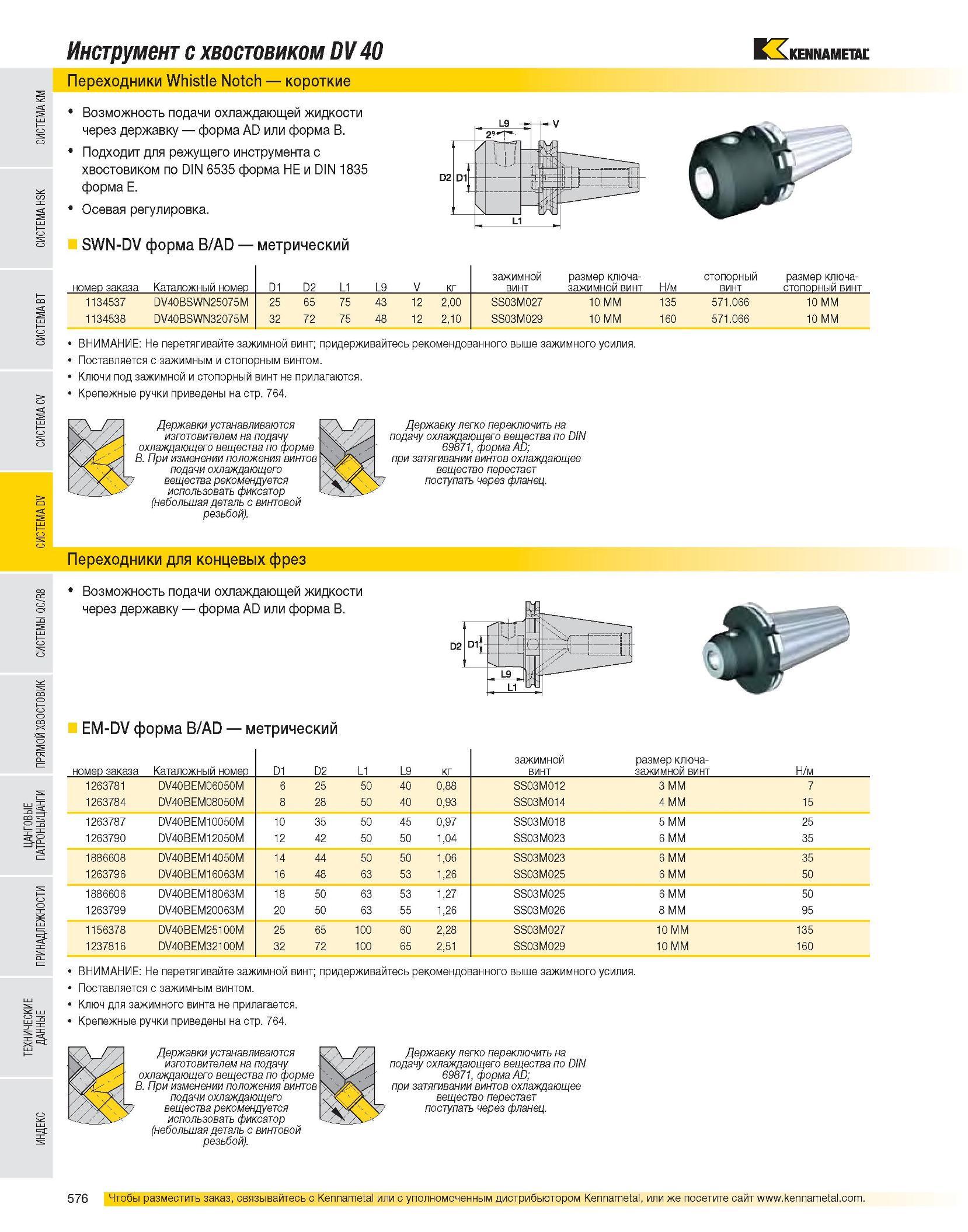

Инструмент с хвостовиком DV 40 Переходники Whistle Notch короткие Возможность подачи охлаждающей жидкости через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. SWN-DV форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1134537 DV40BSWN25075M 25 65 75 43 12 2,00 SS03M027 10 MM 135 571.066 10 MM 1134538 DV40BSWN32075M 32 72 75 48 12 2,10 SS03M029 10 MM 160 571.066 10 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Переходники для концевых фрез Возможность подачи охлаждающей жидкости через державку форма AD или форма B. EM-DV форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 кг зажимной винт размер ключа-зажимной винт Н/м 1263781 DV40BEM06050M 6 25 50 40 0,88 SS03M012 3 MM 7 1263784 DV40BEM08050M 8 28 50 40 0,93 SS03M014 4 MM 15 1263787 DV40BEM10050M 10 35 50 45 0,97 SS03M018 5 MM 25 1263790 DV40BEM12050M 12 42 50 50 1,04 SS03M023 6 MM 35 1886608 DV40BEM14050M 14 44 50 50 1,06 SS03M023 6 MM 35 1263796 DV40BEM16063M 16 48 63 53 1,26 SS03M025 6 MM 50 1886606 DV40BEM18063M 18 50 63 53 1,27 SS03M025 6 MM 50 1263799 DV40BEM20063M 20 50 63 55 1,26 SS03M026 8 MM 95 1156378 DV40BEM25100M 25 65 100 60 2,28 SS03M027 10 MM 135 1237816 DV40BEM32100M 32 72 100 65 2,51 SS03M029 10 MM 160 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
