579 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.578

Каталог KENNAMETAL 2007 Системы инструмента Стр. 578 0579 Lab2u

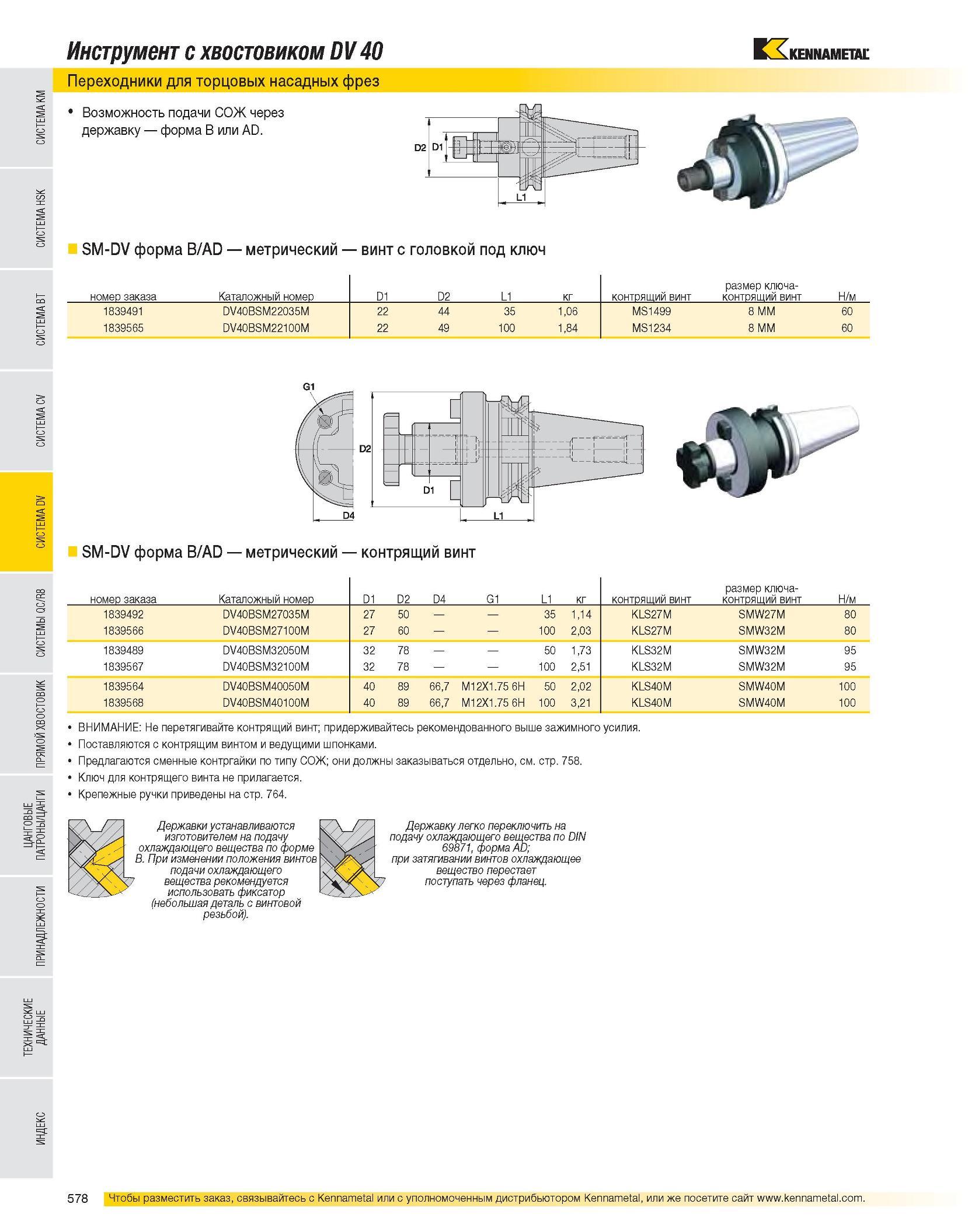

Инструмент с хвостовиком DV 40 Переходники для торцовых насадных фрез Возможность подачи СОЖ через державку форма B или AD. SM-DV форма B/AD метрический винт с головкой под ключ номер заказа Каталожный номер D1 D2 L1 кг контрящий винт размер ключа-контрящий винт Н/м 1839491 DV40BSM22035M 22 44 35 1,06 MS1499 8 MM 60 1839565 DV40BSM22100M 22 49 100 1,84 MS1234 8 MM 60 SM-DV форма B/AD метрический контрящий винт номер заказа Каталожный номер D1 D2 D4 G1 L1 кг контрящий винт размер ключа-контрящий винт Н/м 1839492 DV40BSM27035M 27 50 35 1,14 KLS27M SMW27M 80 1839566 DV40BSM27100M 27 60 100 2,03 KLS27M SMW32M 80 1839489 DV40BSM32050M 32 78 50 1,73 KLS32M SMW32M 95 1839567 DV40BSM32100M 32 78 100 2,51 KLS32M SMW32M 95 1839564 DV40BSM40050M 40 89 66,7 M12X1.75 6H 50 2,02 KLS40M SMW40M 100 1839568 DV40BSM40100M 40 89 66,7 M12X1.75 6H 100 3,21 KLS40M SMW40M 100 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом и ведущими шпонками. Предлагаются сменные контргайки по типу СОЖ; они должны заказываться отдельно, см. стр. 758. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
