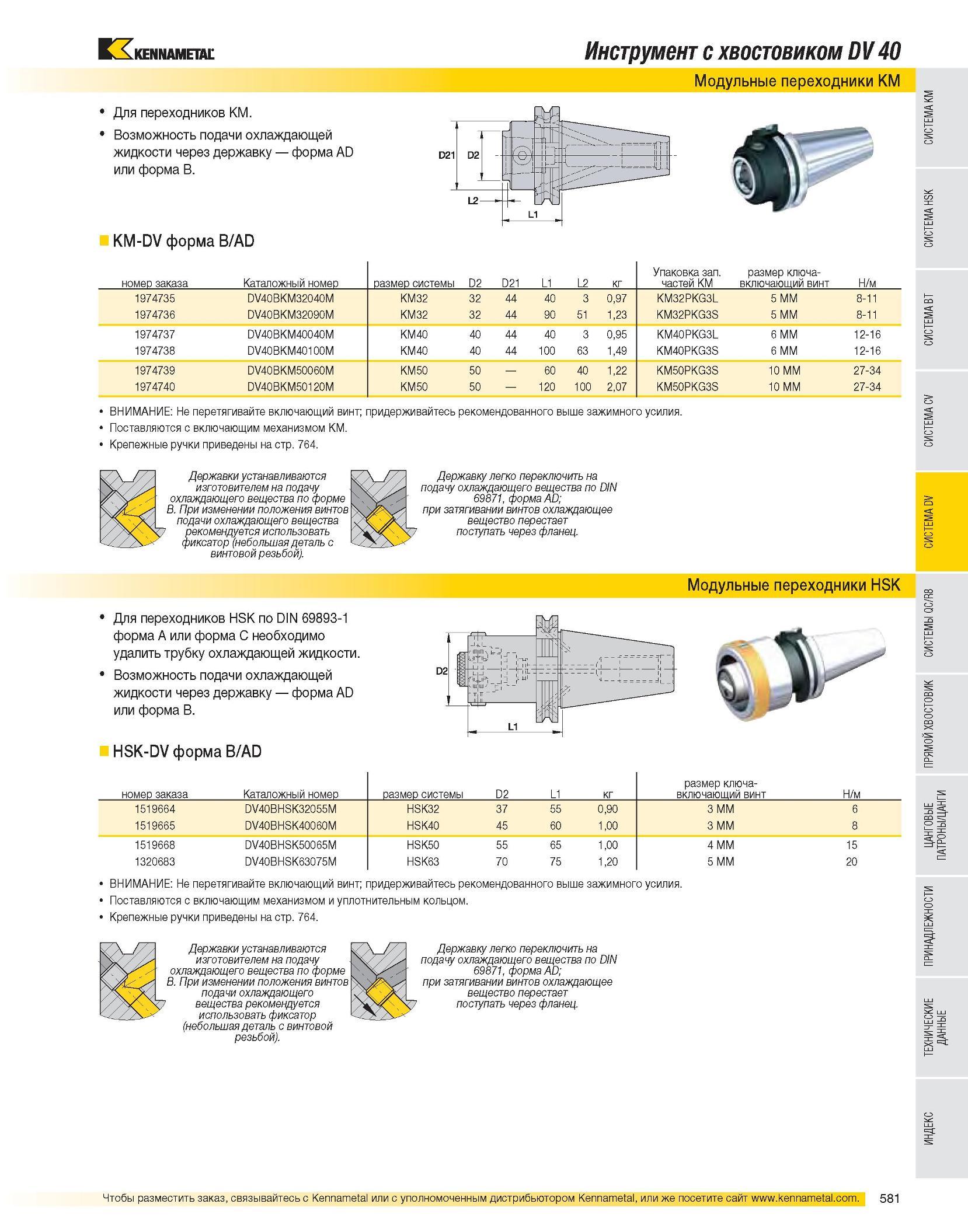

582 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.581

Каталог KENNAMETAL 2007 Системы инструмента Стр. 581 0582 Lab2u

Для переходников KM. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. KM-DV форма B/AD Инструмент с хвостовиком DV 40 Модульные переходники KM номер заказа Каталожный номер размер системы D2 D21 L1 L2 кг Упаковка зап. частей KM размер ключа-включающий винт Н/м 1974735 DV40BKM32040M KM32 32 44 40 3 0,97 KM32PKG3L 5 MM 8-11 1974736 DV40BKM32090M KM32 32 44 90 51 1,23 KM32PKG3S 5 MM 8-11 1974737 DV40BKM40040M KM40 40 44 40 3 0,95 KM40PKG3L 6 MM 12-16 1974738 DV40BKM40100M KM40 40 44 100 63 1,49 KM40PKG3S 6 MM 12-16 1974739 DV40BKM50060M KM50 50 60 40 1,22 KM50PKG3S 10 MM 27-34 1974740 DV40BKM50120M KM50 50 120 100 2,07 KM50PKG3S 10 MM 27-34 ВНИМАНИЕ: Не перетягивайте включающий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с включающим механизмом KM. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Для переходников HSK по DIN 69893-1 форма A или форма C необходимо удалить трубку охлаждающей жидкости. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. HSK-DV форма B/AD Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Модульные переходники HSK номер заказа Каталожный номер размер системы D2 L1 кг размер ключа-включающий винт Н/м 1519664 DV40BHSK32055M HSK32 37 55 0,90 3 MM 6 1519665 DV40BHSK40060M HSK40 45 60 1,00 3 MM 8 1519668 DV40BHSK50065M HSK50 55 65 1,00 4 MM 15 1320683 DV40BHSK63075M HSK63 70 75 1,20 5 MM 20 ВНИМАНИЕ: Не перетягивайте включающий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с включающим механизмом и уплотнительным кольцом. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
