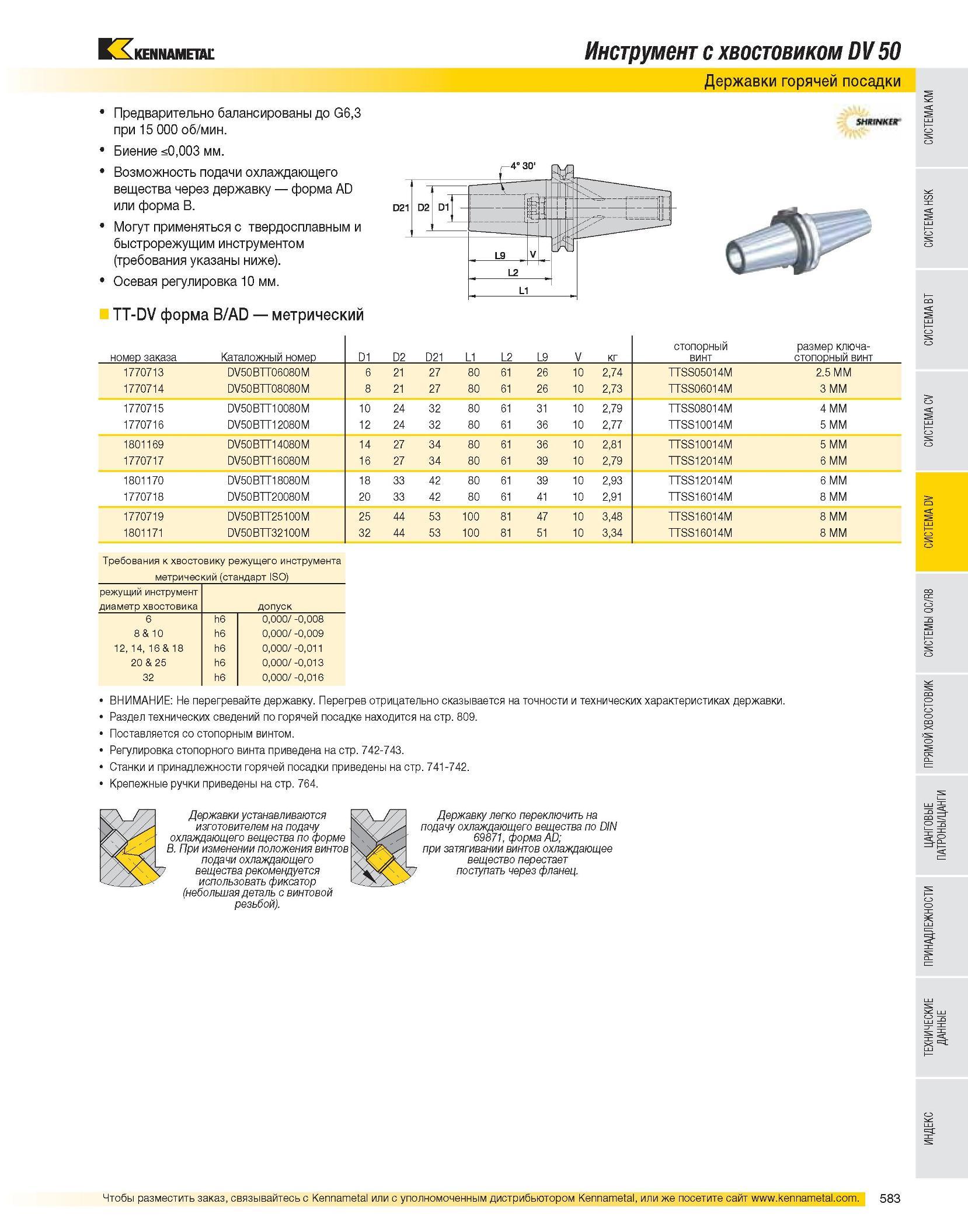

Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Могут применяться с твердосплавным и быстрорежущим инструментом (требования указаны ниже). Осевая регулировка 10 мм. TT-DV форма B/AD метрический Инструмент с хвостовиком DV 50 Державки горячей посадки номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг стопорный винт размер ключа-стопорный винт 1770713 DV50BTT06080M 6 21 27 80 61 26 10 2,74 TTSS05014M 2.5 MM 1770714 DV50BTT08080M 8 21 27 80 61 26 10 2,73 TTSS06014M 3 MM 1770715 DV50BTT10080M 10 24 32 80 61 31 10 2,79 TTSS08014M 4 MM 1770716 DV50BTT12080M 12 24 32 80 61 36 10 2,77 TTSS10014M 5 MM 1801169 DV50BTT14080M 14 27 34 80 61 36 10 2,81 TTSS10014M 5 MM 1770717 DV50BTT16080M 16 27 34 80 61 39 10 2,79 TTSS12014M 6 MM 1801170 DV50BTT18080M 18 33 42 80 61 39 10 2,93 TTSS12014M 6 MM 1770718 DV50BTT20080M 20 33 42 80 61 41 10 2,91 TTSS16014M 8 MM 1770719 DV50BTT25100M 25 44 53 100 81 47 10 3,48 TTSS16014M 8 MM 1801171 DV50BTT32100M 32 44 53 100 81 51 10 3,34 TTSS16014M 8 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32 h6 0,000/ -0,016 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
