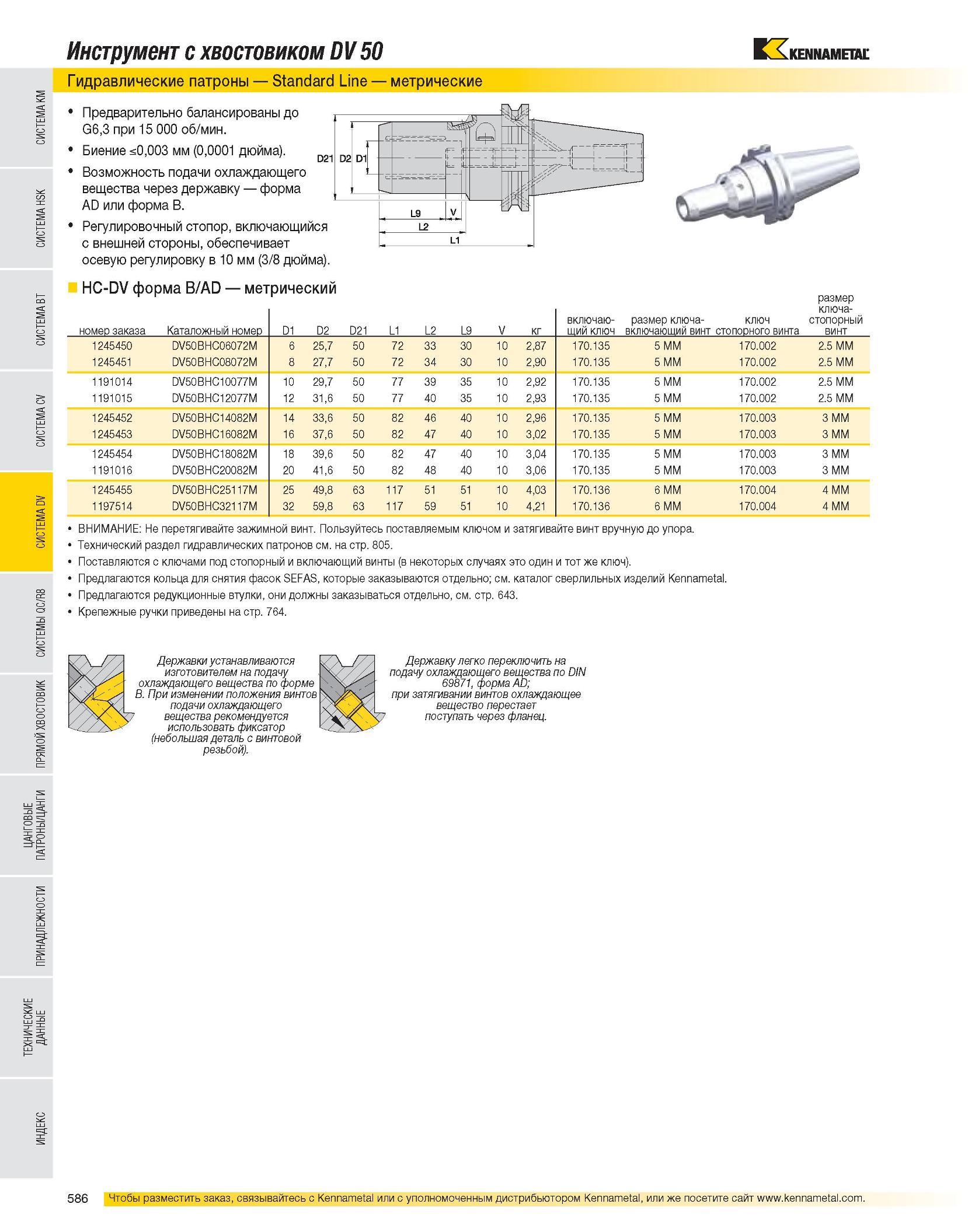

Инструмент с хвостовиком DV 50 Гидравлические патроны Standard Line метрические Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-DV форма B/AD метрический размер номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа- ключ включающий винт стопорного винта ключа- стопорный винт 1245450 DV50BHC06072M 6 25,7 50 72 33 30 10 2,87 170.135 5 MM 170.002 2.5 MM 1245451 DV50BHC08072M 8 27,7 50 72 34 30 10 2,90 170.135 5 MM 170.002 2.5 MM 1191014 DV50BHC10077M 10 29,7 50 77 39 35 10 2,92 170.135 5 MM 170.002 2.5 MM 1191015 DV50BHC12077M 12 31,6 50 77 40 35 10 2,93 170.135 5 MM 170.002 2.5 MM 1245452 DV50BHC14082M 14 33,6 50 82 46 40 10 2,96 170.135 5 MM 170.003 3 MM 1245453 DV50BHC16082M 16 37,6 50 82 47 40 10 3,02 170.135 5 MM 170.003 3 MM 1245454 DV50BHC18082M 18 39,6 50 82 47 40 10 3,04 170.135 5 MM 170.003 3 MM 1191016 DV50BHC20082M 20 41,6 50 82 48 40 10 3,06 170.135 5 MM 170.003 3 MM 1245455 DV50BHC25117M 25 49,8 63 117 51 51 10 4,03 170.136 6 MM 170.004 4 MM 1197514 DV50BHC32117M 32 59,8 63 117 59 51 10 4,21 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
