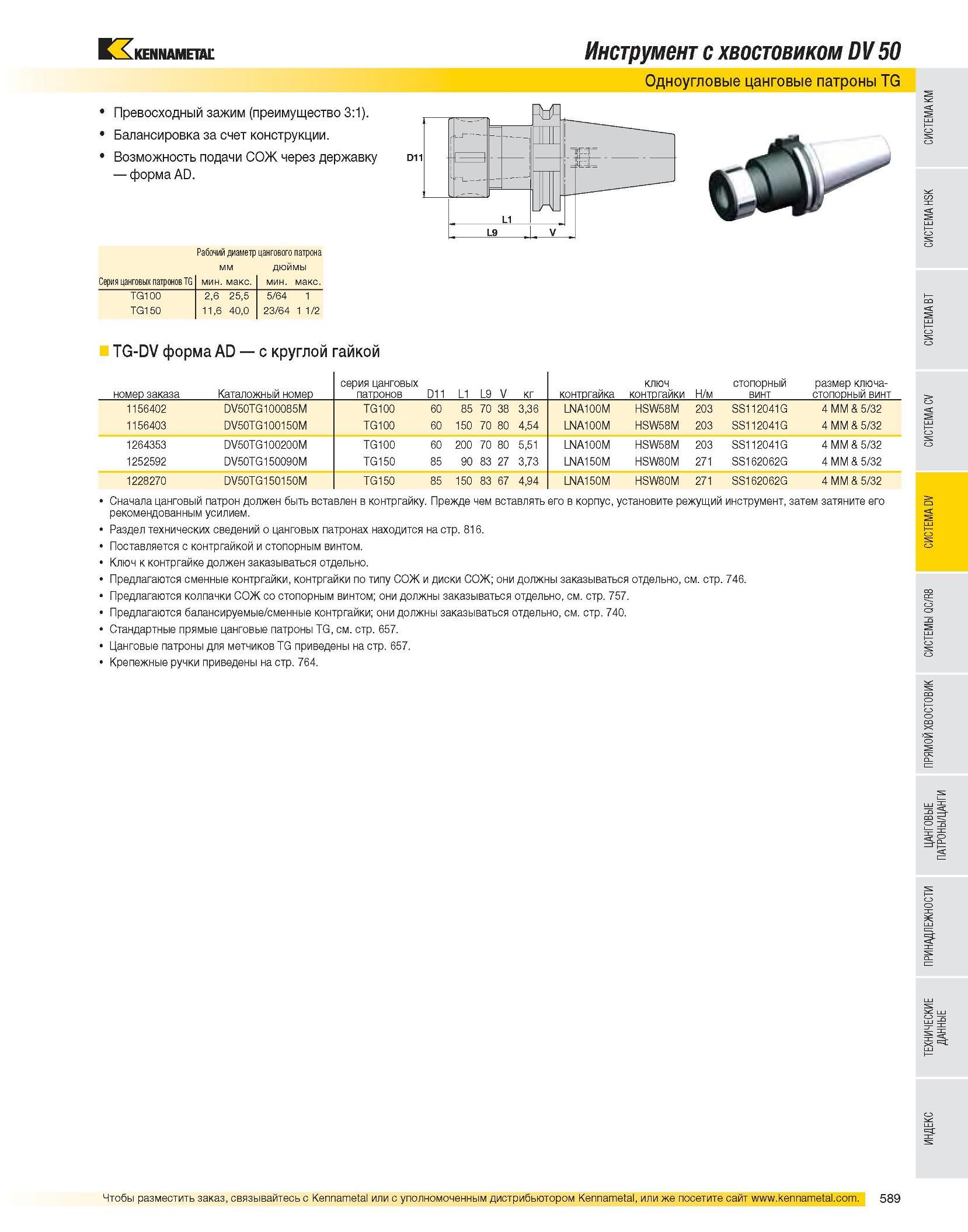

Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи СОЖ через державку форма AD. Инструмент с хвостовиком DV 50 Одноугловые цанговые патроны TG Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG100 2,6 25,5 5/64 1 TG150 11,6 40,0 23/64 1 1/2 TG-DV форма AD с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1156402 DV50TG100085M TG100 60 85 70 38 3,36 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 1156403 DV50TG100150M TG100 60 150 70 80 4,54 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 1264353 DV50TG100200M TG100 60 200 70 80 5,51 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 1252592 DV50TG150090M TG150 85 90 83 27 3,73 LNA150M HSW80M 271 SS162062G 4 MM & 5/32 1228270 DV50TG150150M TG150 85 150 83 67 4,94 LNA150M HSW80M 271 SS162062G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Крепежные ручки приведены на стр. 764.
