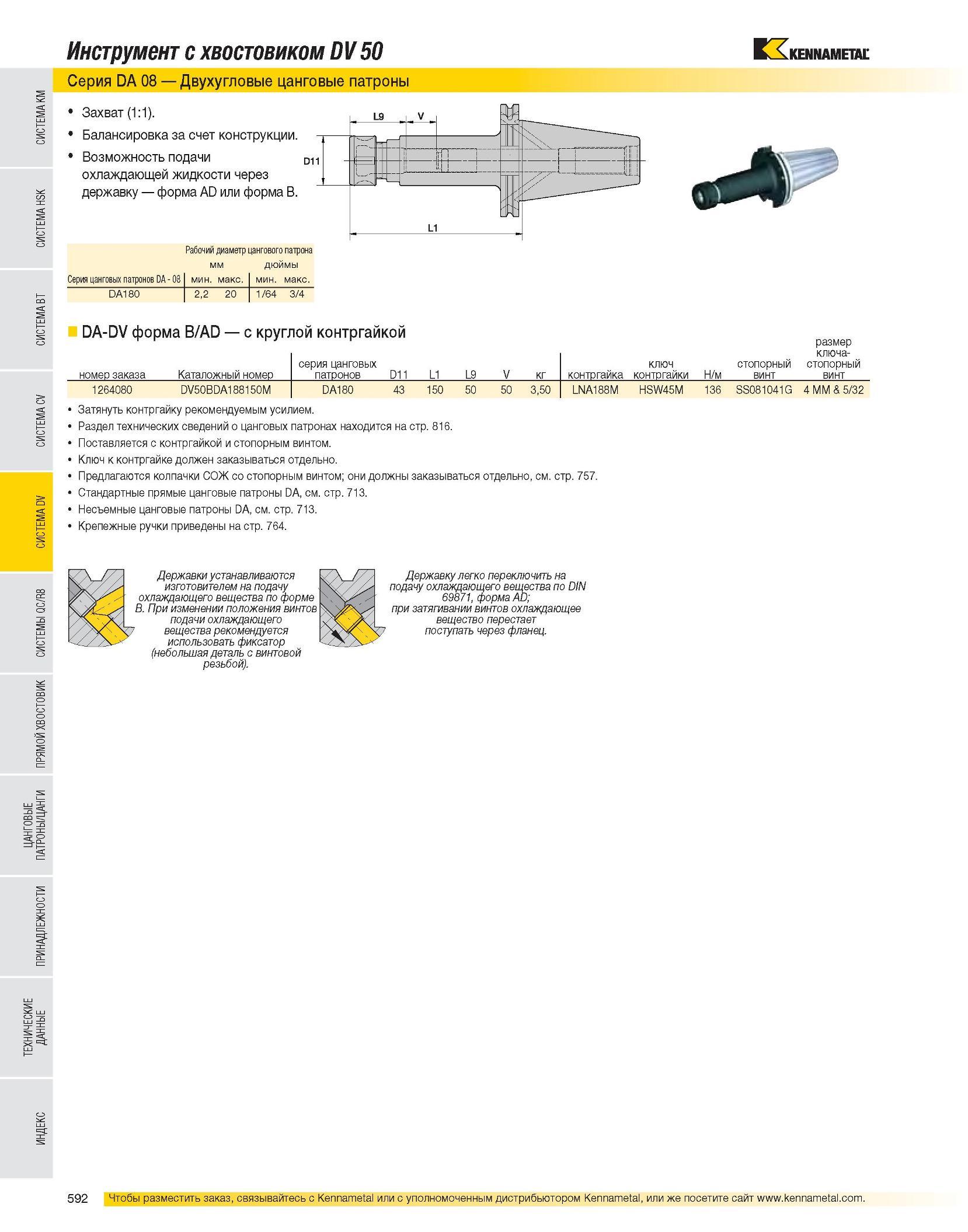

Инструмент с хвостовиком DV 50 Серия DA 08 Двухугловые цанговые патроны Захват (1:1) Балансировка за счет конструкции Возможность подачи охлаждающей жидкос

Инструмент с хвостовиком DV 50 Серия DA 08 Двухугловые цанговые патроны Захват (1:1). Балансировка за счет конструкции. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA - 08 мин. макс. мин. макс. DA180 2,2 20 1/64 3/4 DA-DV форма B/AD с круглой контргайкой размер номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт ключа- стопорный винт 1264080 DV50BDA188150M DA180 43 150 50 50 3,50 LNA188M HSW45M 136 SS081041G 4 MM & 5/32 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
