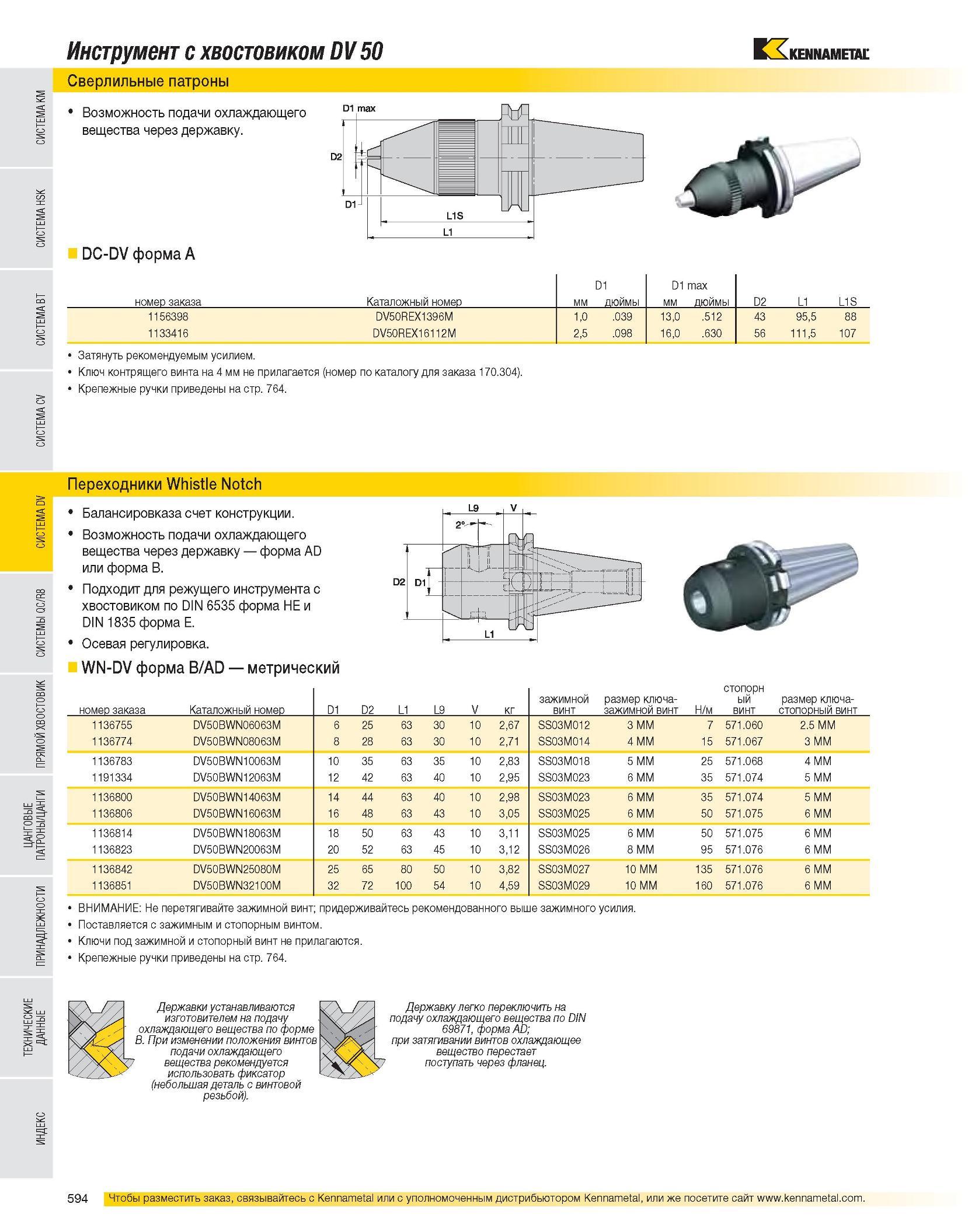

Сверлильные патроны Инструмент с хвостовиком DV 50 Возможность подачи охлаждающего вещества через державку DC-DV форма A D1 D1 max номер заказа Каталожный

Сверлильные патроны Инструмент с хвостовиком DV 50 Возможность подачи охлаждающего вещества через державку. DC-DV форма A D1 D1 max номер заказа Каталожный номер мм дюймы мм дюймы D2 L1 L1S 1156398 DV50REX1396M 1,0 .039 13,0 .512 43 95,5 88 1133416 DV50REX16112M 2,5 .098 16,0 .630 56 111,5 107 Затянуть рекомендуемым усилием. Ключ контрящего винта на 4 мм не прилагается (номер по каталогу для заказа 170.304). Крепежные ручки приведены на стр. 764. Переходники Whistle Notch Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-DV форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорн ый винт размер ключа-стопорный винт 1136755 DV50BWN06063M 6 25 63 30 10 2,67 SS03M012 3 MM 7 571.060 2.5 MM 1136774 DV50BWN08063M 8 28 63 30 10 2,71 SS03M014 4 MM 15 571.067 3 MM 1136783 DV50BWN10063M 10 35 63 35 10 2,83 SS03M018 5 MM 25 571.068 4 MM 1191334 DV50BWN12063M 12 42 63 40 10 2,95 SS03M023 6 MM 35 571.074 5 MM 1136800 DV50BWN14063M 14 44 63 40 10 2,98 SS03M023 6 MM 35 571.074 5 MM 1136806 DV50BWN16063M 16 48 63 43 10 3,05 SS03M025 6 MM 50 571.075 6 MM 1136814 DV50BWN18063M 18 50 63 43 10 3,11 SS03M025 6 MM 50 571.075 6 MM 1136823 DV50BWN20063M 20 52 63 45 10 3,12 SS03M026 8 MM 95 571.076 6 MM 1136842 DV50BWN25080M 25 65 80 50 10 3,82 SS03M027 10 MM 135 571.076 6 MM 1136851 DV50BWN32100M 32 72 100 54 10 4,59 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
