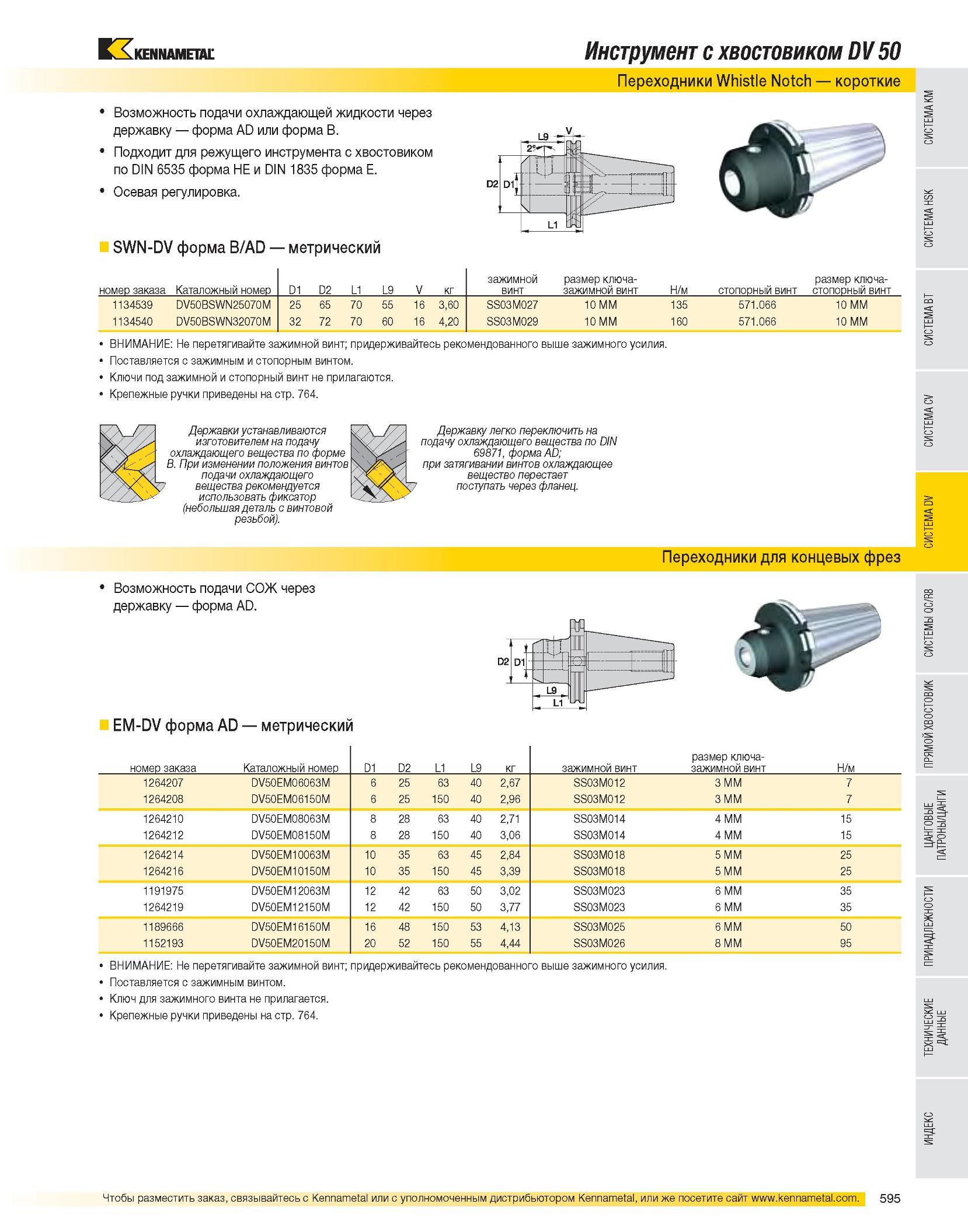

Переходники Whistle Notch короткие номер заказа Возможность подачи охлаждающей жидкости через державку форма AD или форма B Подходит для режущего инструмен

Переходники Whistle Notch короткие номер заказа Возможность подачи охлаждающей жидкости через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. SWN-DV форма B/AD метрический Инструмент с хвостовиком DV 50 Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1134539 DV50BSWN25070M 25 65 70 55 16 3,60 SS03M027 10 MM 135 571.066 10 MM 1134540 DV50BSWN32070M 32 72 70 60 16 4,20 SS03M029 10 MM 160 571.066 10 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Возможность подачи СОЖ через державку форма AD. EM-DV форма AD метрический Переходники для концевых фрез номер заказа Каталожный номер D1 D2 L1 L9 кг зажимной винт размер ключа-зажимной винт Н/м 1264207 DV50EM06063M 6 25 63 40 2,67 SS03M012 3 MM 7 1264208 DV50EM06150M 6 25 150 40 2,96 SS03M012 3 MM 7 1264210 DV50EM08063M 8 28 63 40 2,71 SS03M014 4 MM 15 1264212 DV50EM08150M 8 28 150 40 3,06 SS03M014 4 MM 15 1264214 DV50EM10063M 10 35 63 45 2,84 SS03M018 5 MM 25 1264216 DV50EM10150M 10 35 150 45 3,39 SS03M018 5 MM 25 1191975 DV50EM12063M 12 42 63 50 3,02 SS03M023 6 MM 35 1264219 DV50EM12150M 12 42 150 50 3,77 SS03M023 6 MM 35 1189666 DV50EM16150M 16 48 150 53 4,13 SS03M025 6 MM 50 1152193 DV50EM20150M 20 52 150 55 4,44 SS03M026 8 MM 95 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764.
