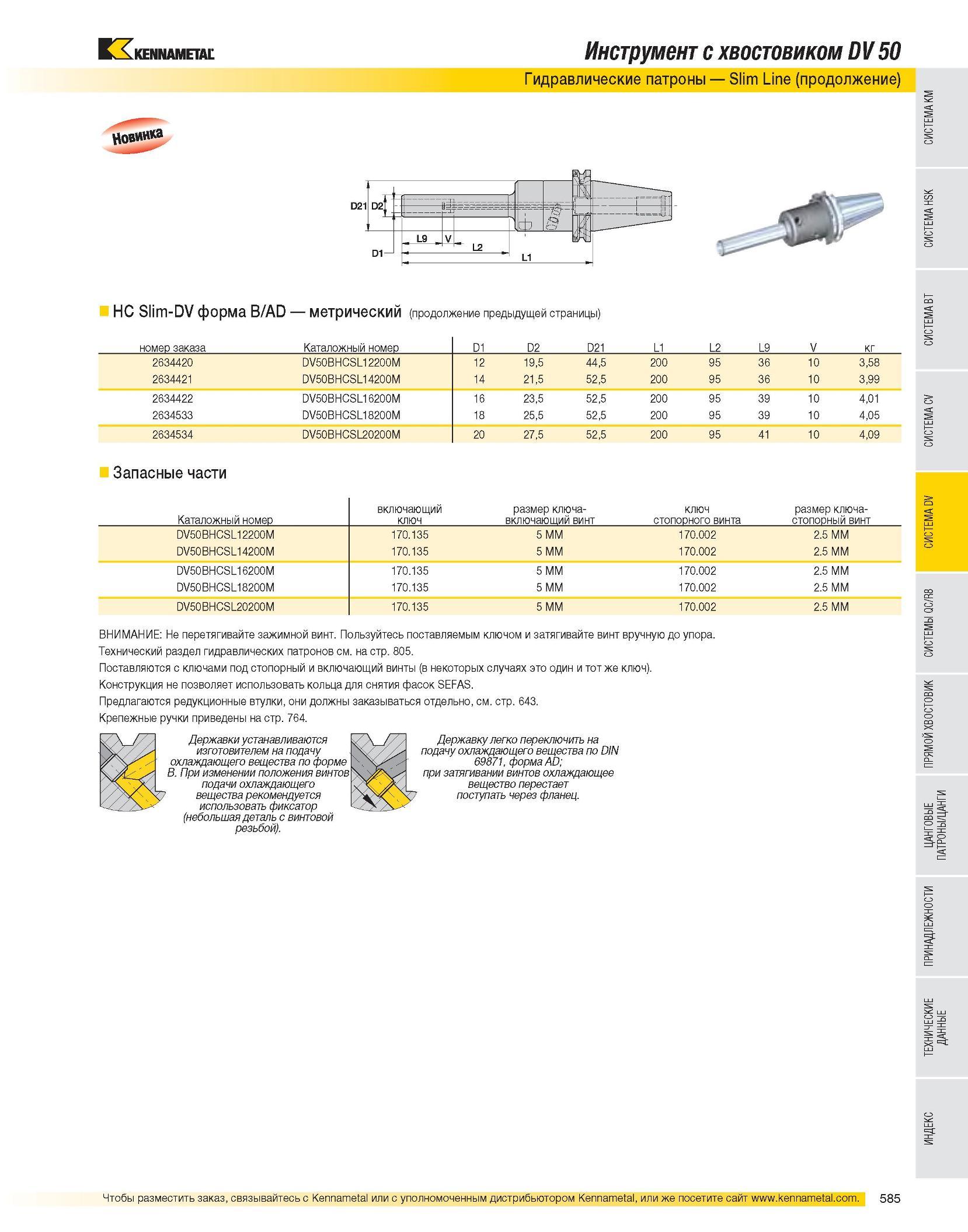

Инструмент с хвостовиком DV50 Гидравлические патроны Slim Line (продолжение) HC Slim-DV форма B/AD метрический (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг 2634420 DV50BHCSL12200M 12 19,5 44,5 200 95 36 10 3,58 2634421 DV50BHCSL14200M 14 21,5 52,5 200 95 36 10 3,99 2634422 DV50BHCSL16200M 16 23,5 52,5 200 95 39 10 4,01 2634533 DV50BHCSL18200M 18 25,5 52,5 200 95 39 10 4,05 2634534 DV50BHCSL20200M 20 27,5 52,5 200 95 41 10 4,09 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт DV50BHCSL12200M 170.135 5 MM 170.002 2.5 MM DV50BHCSL14200M 170.135 5 MM 170.002 2.5 MM DV50BHCSL16200M 170.135 5 MM 170.002 2.5 MM DV50BHCSL18200M 170.135 5 MM 170.002 2.5 MM DV50BHCSL20200M 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
