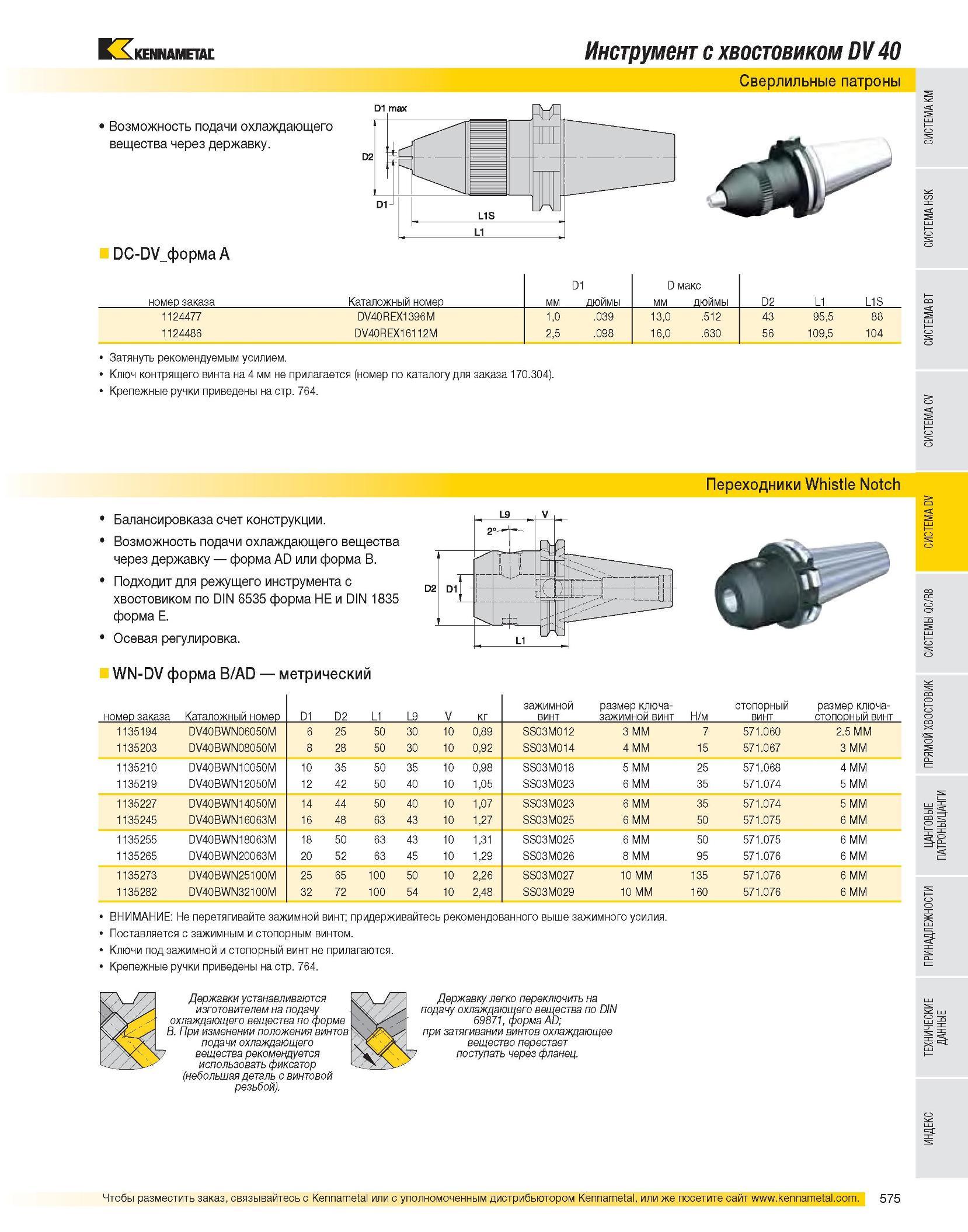

576 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.575

Каталог KENNAMETAL 2007 Системы инструмента Стр. 575 0576 Lab2u

Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком DV 40 Сверлильные патроны DC-DV_форма A номер заказа Каталожный номер мм D1 дюймы D макс мм дюймы D2 L1 L1S 1124477 DV40REX1396M 1,0 .039 13,0 .512 43 95,5 88 1124486 DV40REX16112M 2,5 .098 16,0 .630 56 109,5 104 Затянуть рекомендуемым усилием. Ключ контрящего винта на 4 мм не прилагается (номер по каталогу для заказа 170.304). Крепежные ручки приведены на стр. 764. Переходники Whistle Notch Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-DV форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1135194 DV40BWN06050M 6 25 50 30 10 0,89 SS03M012 3 MM 7 571.060 2.5 MM 1135203 DV40BWN08050M 8 28 50 30 10 0,92 SS03M014 4 MM 15 571.067 3 MM 1135210 DV40BWN10050M 10 35 50 35 10 0,98 SS03M018 5 MM 25 571.068 4 MM 1135219 DV40BWN12050M 12 42 50 40 10 1,05 SS03M023 6 MM 35 571.074 5 MM 1135227 DV40BWN14050M 14 44 50 40 10 1,07 SS03M023 6 MM 35 571.074 5 MM 1135245 DV40BWN16063M 16 48 63 43 10 1,27 SS03M025 6 MM 50 571.075 6 MM 1135255 DV40BWN18063M 18 50 63 43 10 1,31 SS03M025 6 MM 50 571.075 6 MM 1135265 DV40BWN20063M 20 52 63 45 10 1,29 SS03M026 8 MM 95 571.076 6 MM 1135273 DV40BWN25100M 25 65 100 50 10 2,26 SS03M027 10 MM 135 571.076 6 MM 1135282 DV40BWN32100M 32 72 100 54 10 2,48 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
