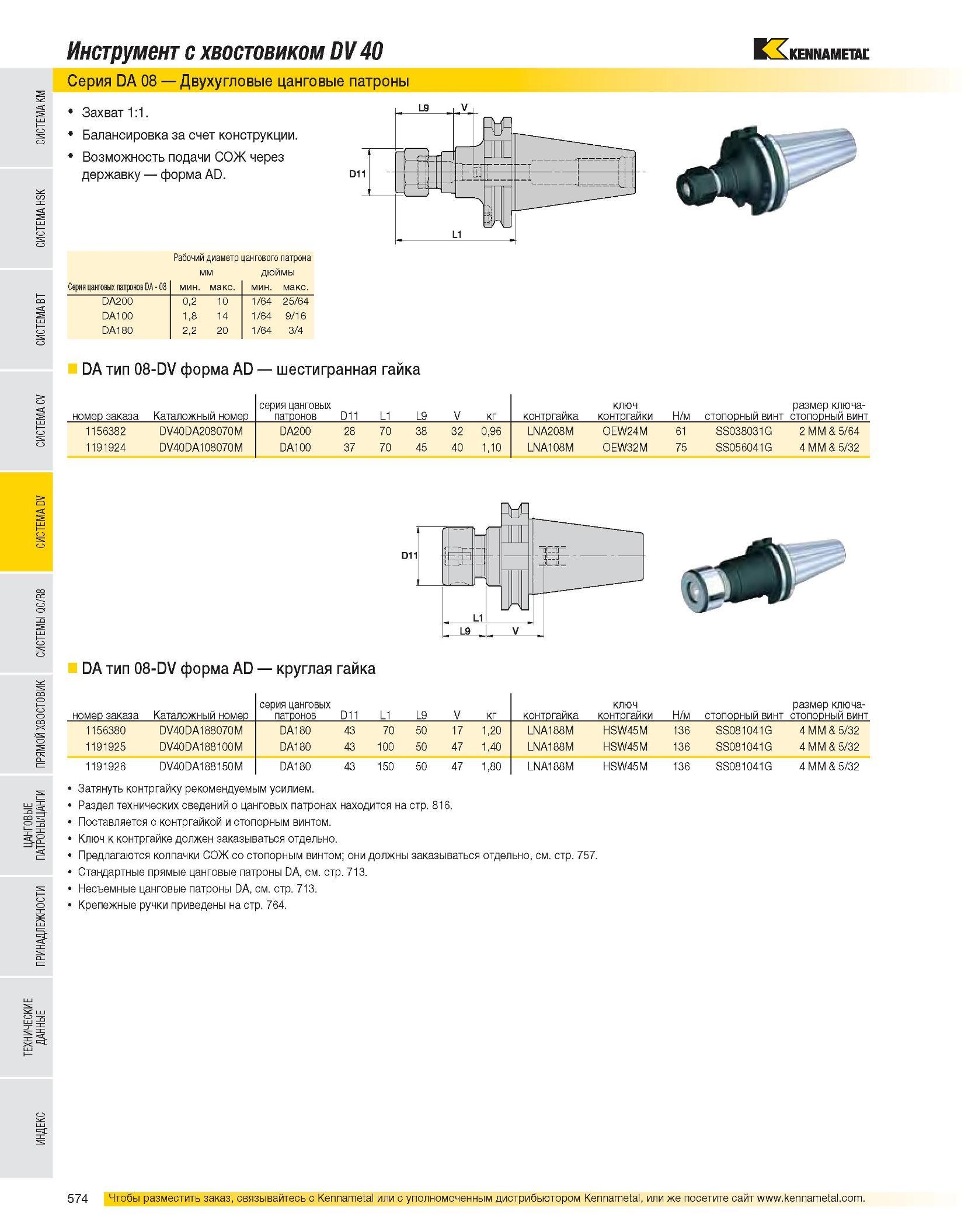

Инструмент с хвостовиком DV 40 Серия DA 08 Двухугловые цанговые патроны Захват 1:1. Балансировка за счет конструкции. Возможность подачи СОЖ через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA - 08 мин. макс. мин. макс. DA200 0,2 10 1/64 25/64 DA100 1,8 14 1/64 9/16 DA180 2,2 20 1/64 3/4 DA тип 08-DV форма AD шестигранная гайка номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1156382 DV40DA208070M DA200 28 70 38 32 0,96 LNA208M OEW24M 61 SS038031G 2 MM & 5/64 1191924 DV40DA108070M DA100 37 70 45 40 1,10 LNA108M OEW32M 75 SS056041G 4 MM & 5/32 DA тип 08-DV форма AD круглая гайка номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1156380 DV40DA188070M DA180 43 70 50 17 1,20 LNA188M HSW45M 136 SS081041G 4 MM & 5/32 1191925 DV40DA188100M DA180 43 100 50 47 1,40 LNA188M HSW45M 136 SS081041G 4 MM & 5/32 1191926 DV40DA188150M DA180 43 150 50 47 1,80 LNA188M HSW45M 136 SS081041G 4 MM & 5/32 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713. Крепежные ручки приведены на стр. 764.
