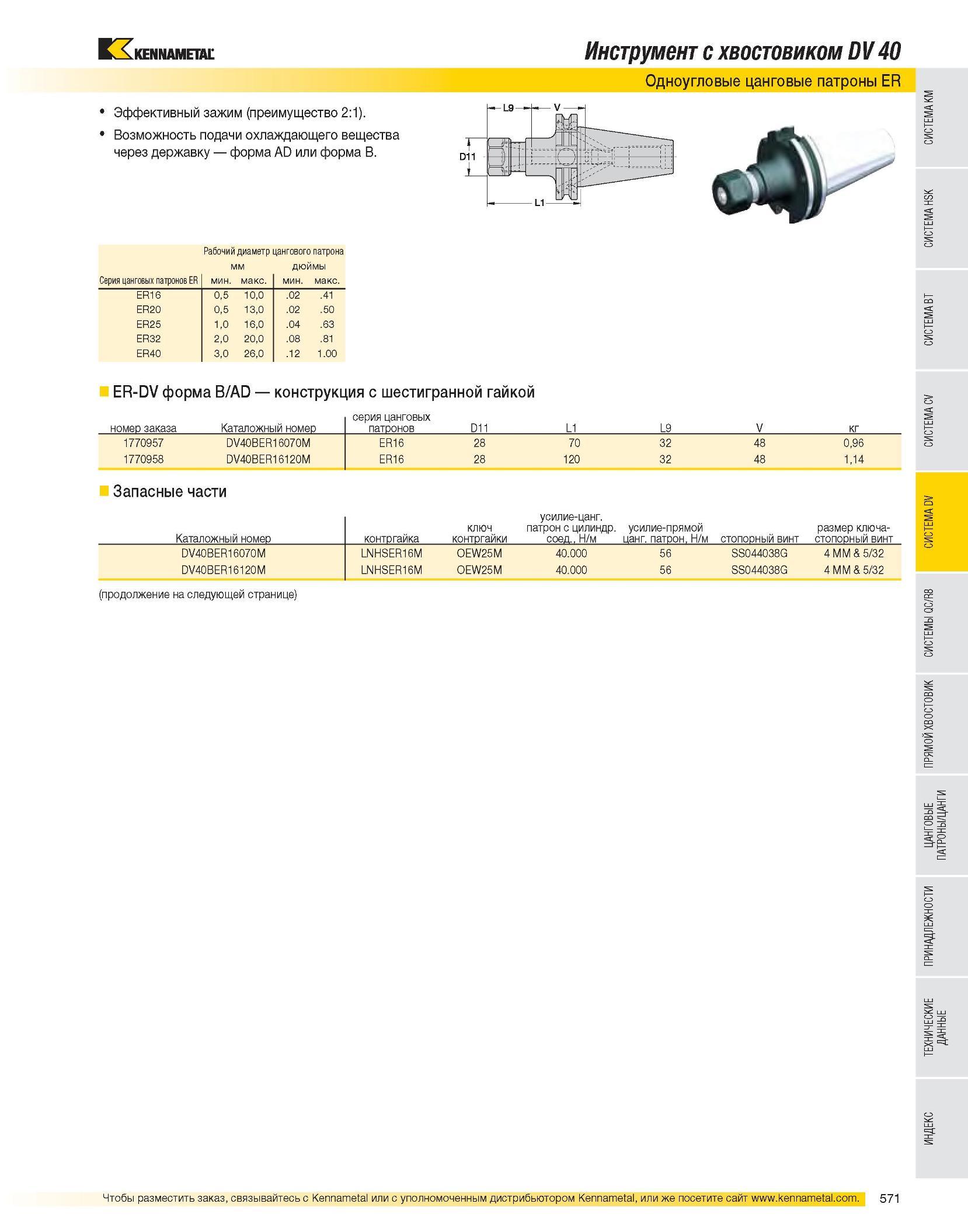

Инструмент с хвостовиком DV 40 Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи СОЖ через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG150 11,6 40,0 23/64 1 1/2 TG-DV форма AD с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг ключ контргайки ключ Н/м стопорный винт размер ключа-стопорный винт 1191962 DV40TG075070M TG75 50 70 54 14 1,14 LNA075M HSW45M 136 SS081041G 4 MM & 5/32 1156385 DV40TG100080M TG100 60 80 70 23 1,30 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 1263986 DV40TG100100M TG100 60 100 70 43 1,49 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 1191963 DV40TG100150M TG100 60 150 70 70 1,99 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 1191964 DV40TG150125M TG150 85 125 86 52 2,57 LNA150M HSW80M 271 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Крепежные ручки приведены на стр. 764.
