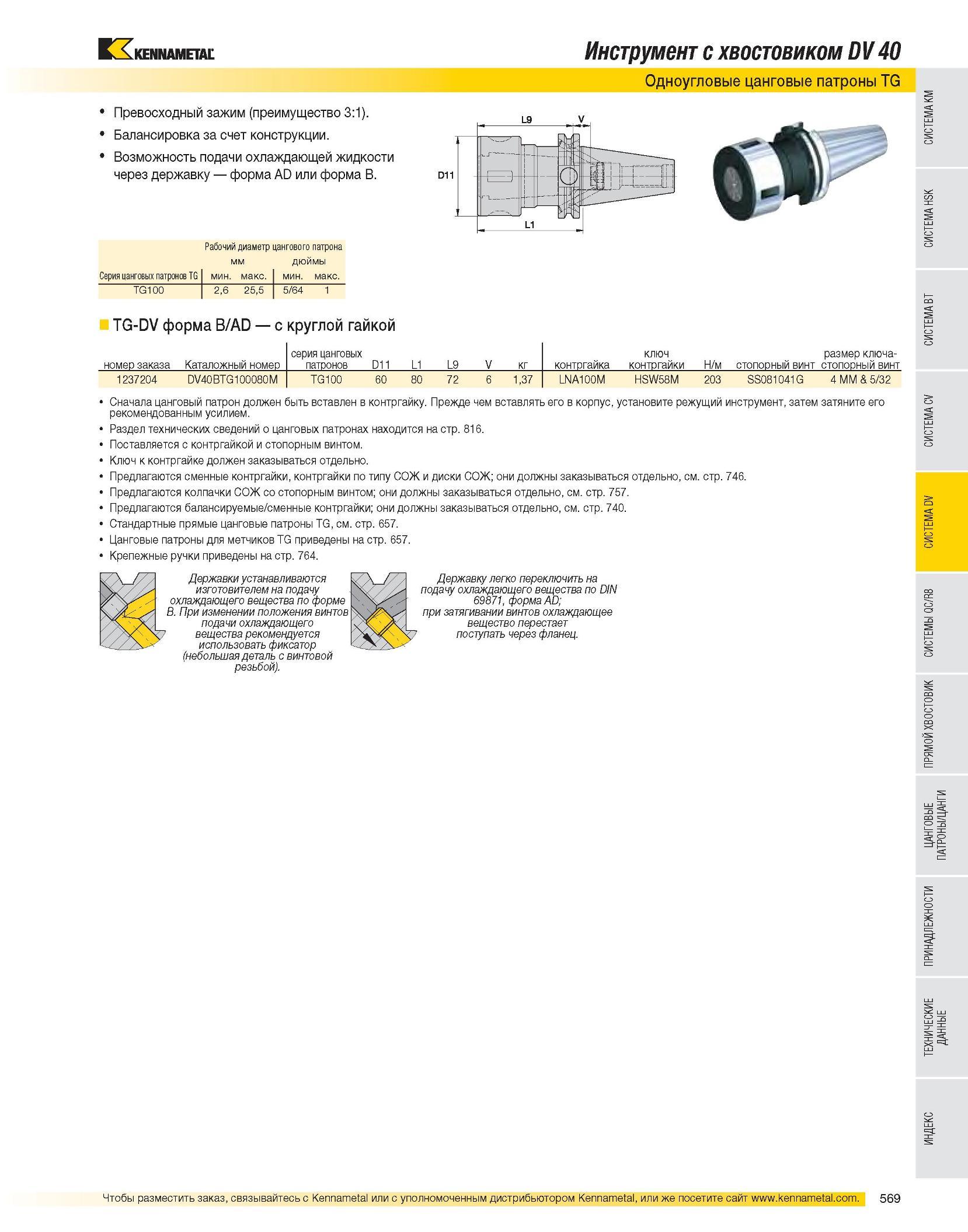

570 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.569

Каталог KENNAMETAL 2007 Системы инструмента Стр. 569 0570 Lab2u

Инструмент с хвостовиком DV 40 Гидравлические патроны Trend Line Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма) Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-DV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1809973 DV40BHCT06150M 6 25,7 50 150 105 30 10 1,50 170.135 5 MM 170.003 3 MM 1809974 DV40BHCT08150M 8 27,7 50 150 105 30 10 1,57 170.135 5 MM 170.003 3 MM 1809975 DV40BHCT10150M 10 29,7 50 150 105 35 10 1,63 170.135 5 MM 170.003 3 MM 1809976 DV40BHCT12150M 12 31,6 50 150 105 35 10 1,69 170.135 5 MM 170.003 3 MM 1809977 DV40BHCT14150M 14 33,6 50 150 105 40 10 1,74 170.135 5 MM 170.135 5 MM 1809978 DV40BHCT16150M 16 37,6 50 150 105 40 10 1,90 170.135 5 MM 170.135 5 MM 1809979 DV40BHCT18150M 18 39,6 50 150 105 40 10 1,98 170.135 5 MM 170.135 5 MM 1809980 DV40BHCT20150M 20 41,6 50 150 105 40 10 2,07 170.135 5 MM 170.135 5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Гидравлические патроны Basic Line метрические Балансировка за счет конструкции. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Basic-DV форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг ключ включающего и стопорного винта размер ключа-включающий винт размер ключа-стопорный винт 1599399 DV40BHCB20082M 20 49,9 82 41 10 1,57 170.135 5 MM 5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
