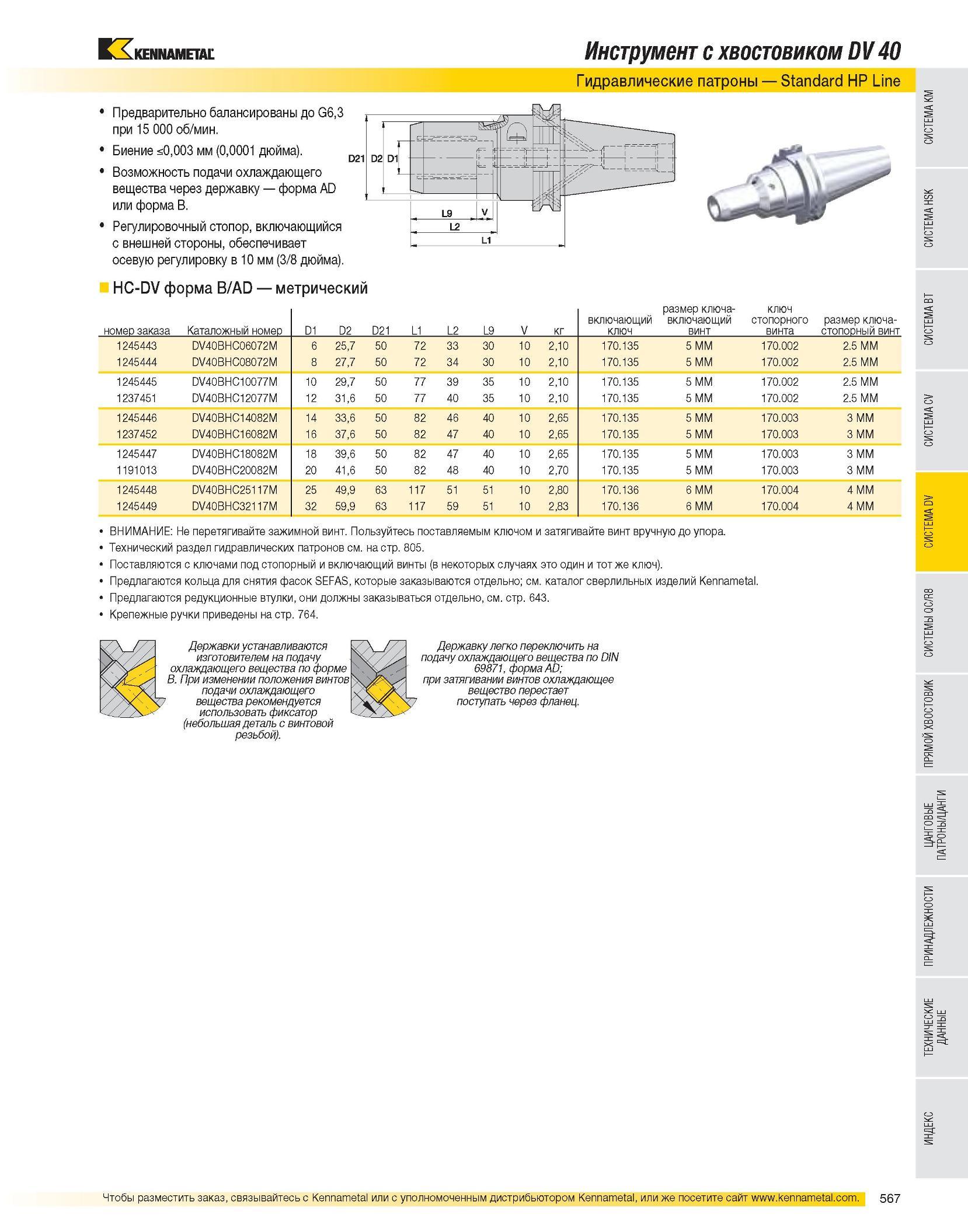

Инструмент с хвостовиком DV40 Гидравлические патроны Standard HP Line Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-DV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1245443 DV40BHC06072M 6 25,7 50 72 33 30 10 2,10 170.135 5 MM 170.002 2.5 MM 1245444 DV40BHC08072M 8 27,7 50 72 34 30 10 2,10 170.135 5 MM 170.002 2.5 MM 1245445 DV40BHC10077M 10 29,7 50 77 39 35 10 2,10 170.135 5 MM 170.002 2.5 MM 1237451 DV40BHC12077M 12 31,6 50 77 40 35 10 2,10 170.135 5 MM 170.002 2.5 MM 1245446 DV40BHC14082M 14 33,6 50 82 46 40 10 2,65 170.135 5 MM 170.003 3 MM 1237452 DV40BHC16082M 16 37,6 50 82 47 40 10 2,65 170.135 5 MM 170.003 3 MM 1245447 DV40BHC18082M 18 39,6 50 82 47 40 10 2,65 170.135 5 MM 170.003 3 MM 1191013 DV40BHC20082M 20 41,6 50 82 48 40 10 2,70 170.135 5 MM 170.003 3 MM 1245448 DV40BHC25117M 25 49,9 63 117 51 51 10 2,80 170.136 6 MM 170.004 4 MM 1245449 DV40BHC32117M 32 59,9 63 117 59 51 10 2,83 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
