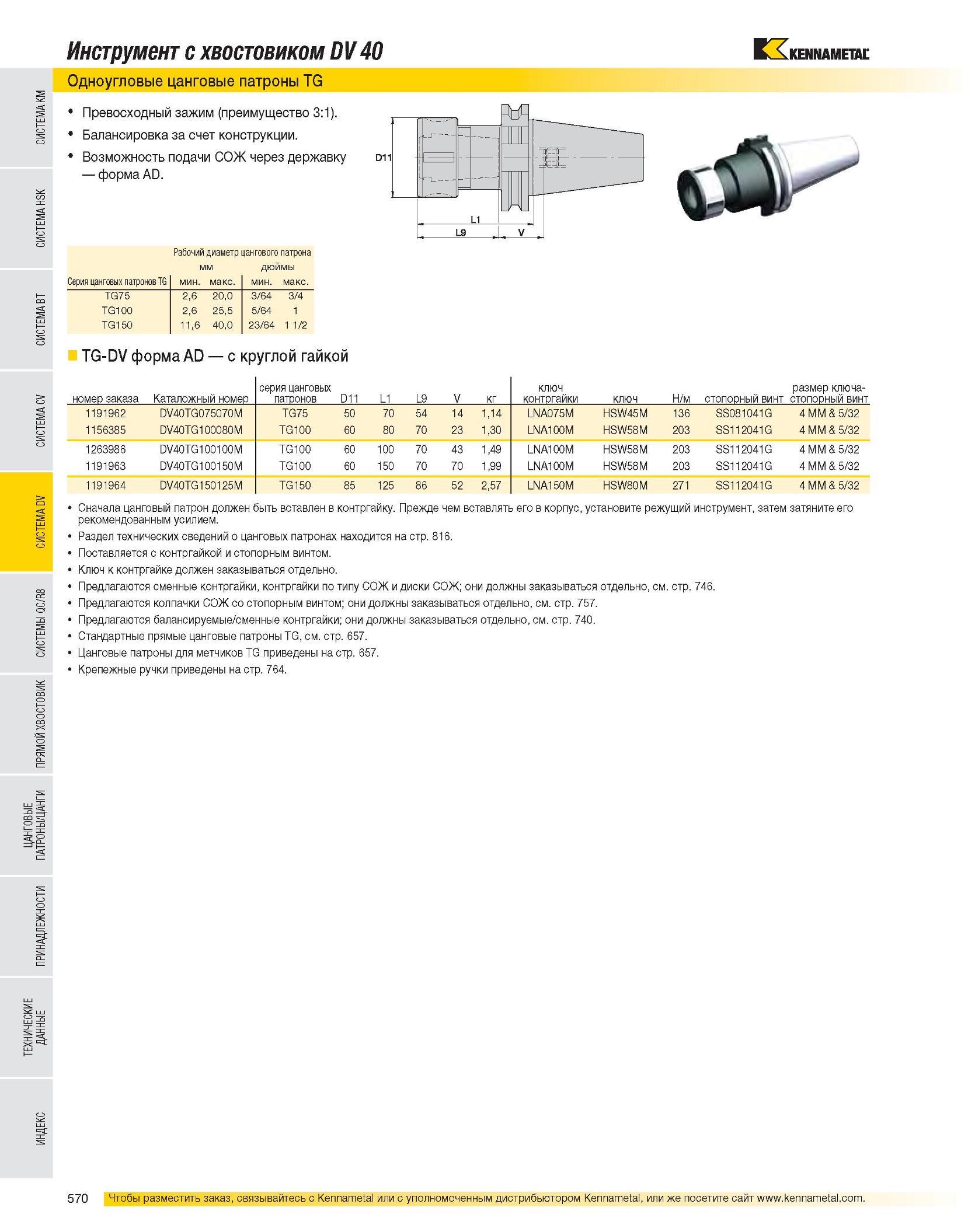

Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. Инструмент с хвостовиком DV 40 Одноугловые цанговые патроны TG Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG100 2,6 25,5 5/64 1 TG-DV форма B/AD с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1237204 DV40BTG100080M TG100 60 80 72 6 1,37 LNA100M HSW58M 203 SS081041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
