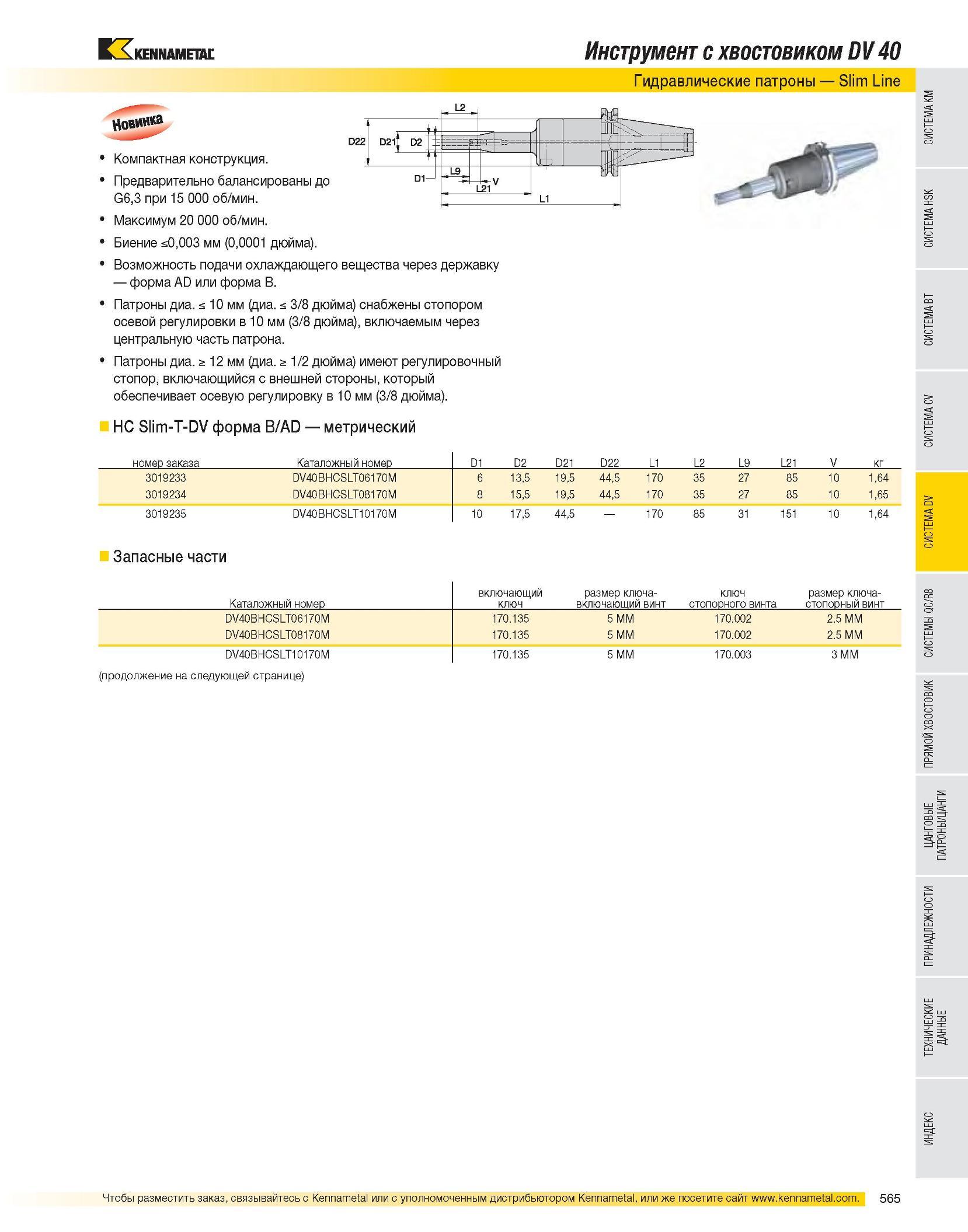

Компактная конструкция. Предварительно балансированы до G6,3 при 15 000 об/мин. Максимум 20 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Патроны диа. < 10 мм (диа. < 3/8 дюйма) снабжены стопором осевой регулировки в 10 мм (3/8 дюйма), включаемым через центральную часть патрона. Патроны диа. > 12 мм (диа. > 1/2 дюйма) имеют регулировочный стопор, включающийся с внешней стороны, который обеспечивает осевую регулировку в 10 мм (3/8 дюйма). Инструмент с хвостовиком DV 40 Гидравлические патроны Slim Line HC Slim-T-DV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг 3019233 DV40BHCSLT06170M 6 13,5 19,5 44,5 170 35 27 85 10 1,64 3019234 DV40BHCSLT08170M 8 15,5 19,5 44,5 170 35 27 85 10 1,65 3019235 DV40BHCSLT10170M 10 17,5 44,5 170 85 31 151 10 1,64 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт DV40BHCSLT06170M 170.135 5 MM 170.002 2.5 MM DV40BHCSLT08170M 170.135 5 MM 170.002 2.5 MM DV40BHCSLT10170M 170.135 5 MM 170.003 3 MM (продолжение на следующей странице)
