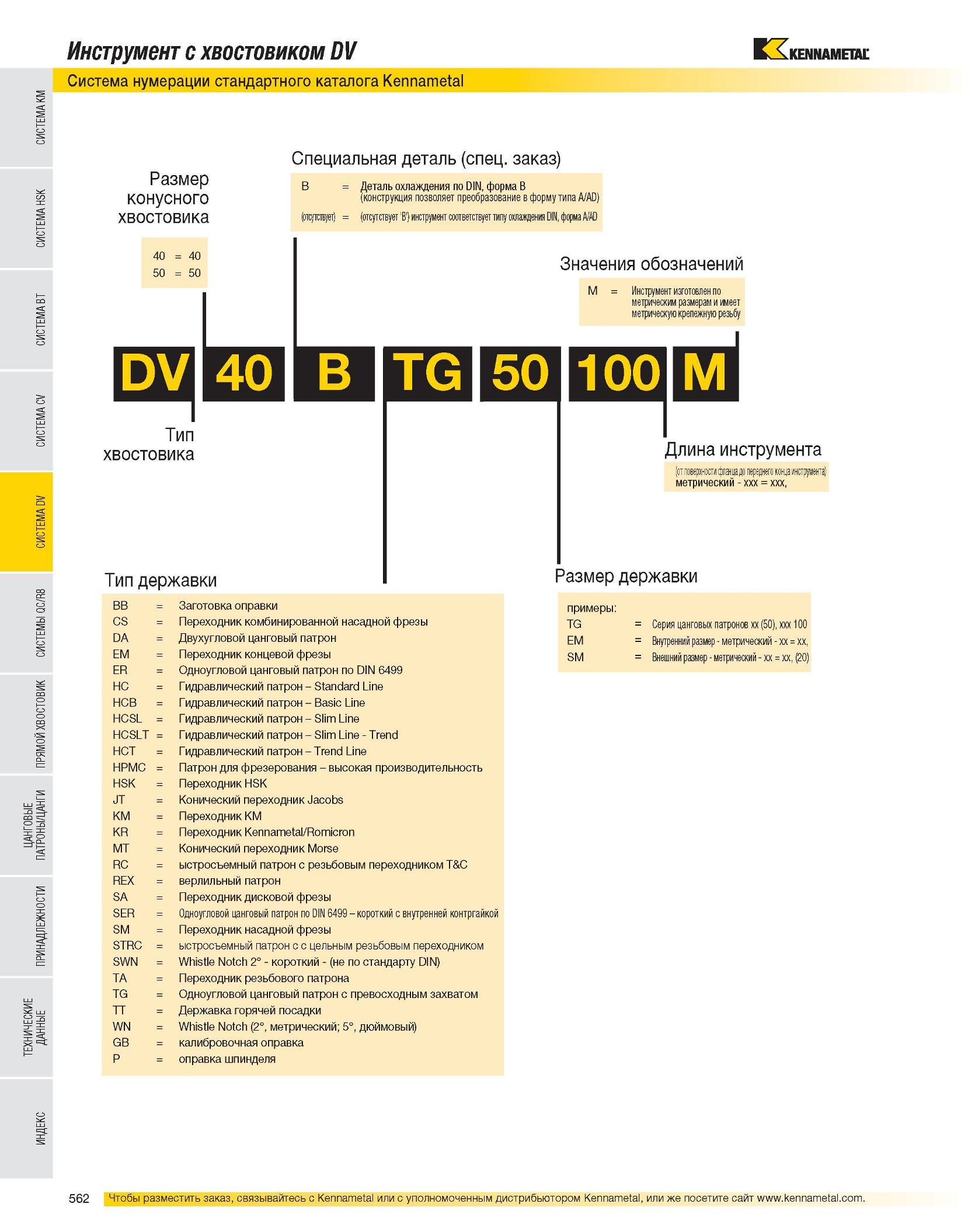

Инструмент с хвостовиком DV Система нумерации стандартного каталога Kennametal Размер конусного хвостовика Специальная деталь (спец. заказ) B Деталь охлаждения по DIN, форма B (конструкция позволяет преобразование в форму типа A/AD) (отсутствует) (отсутствует 'B') инструмент соответствует типу охлаждения DIN, форма A/AD 40 40 50 50 Значения обозначений M Инструмент изготовлен по метрическим размерам и имеет метрическую крепежную резьбу DV 40 B TG 50 100 M Тип хвостовика Длина инструмента Тип державки BB Заготовка оправки CS Переходник комбинированной насадной фрезы DA Двухугловой цанговый патрон EM Переходник концевой фрезы ER Одноугловой цанговый патрон по DIN 6499 HC Гидравлический патрон - Standard Line HCB Гидравлический патрон - Basic Line HCSL Гидравлический патрон - Slim Line HCSLT Гидравлический патрон - Slim Line - Trend HCT Гидравлический патрон - Trend Line HPMC Патрон для фрезерования - высокая производительность HSK Переходник HSK JT Конический переходник Jacobs KM Переходник KM KR Переходник Kennametal/Romicron MT Конический переходник Morse RC ыстросъемный патрон с резьбовым переходником T&C REX верлильный патрон SA Переходник дисковой фрезы SER Одноугловой цанговый патрон по DIN 6499 - короткий с внутренней контргайкой SM Переходник насадной фрезы STRC ыстросъемный патрон с с цельным резьбовым переходником SWN Whistle Notch 2° - короткий - (не по стандарту DIN) TA Переходник резьбового патрона TG Одноугловой цанговый патрон с превосходным захватом TT Державка горячей посадки WN Whistle Notch (2°, метрический; 5°, дюймовый) GB калибровочная оправка P оправка шпинделя (от поверхности фланца до переднего конца инструмента) метрический - xxx xxx, Размер державки примеры: TG Серия цанговых патронов xx (50), xxx 100 EM Внутренний размер - метрический - xx xx, SM Внешний размер - метрический - xx xx, (20)
