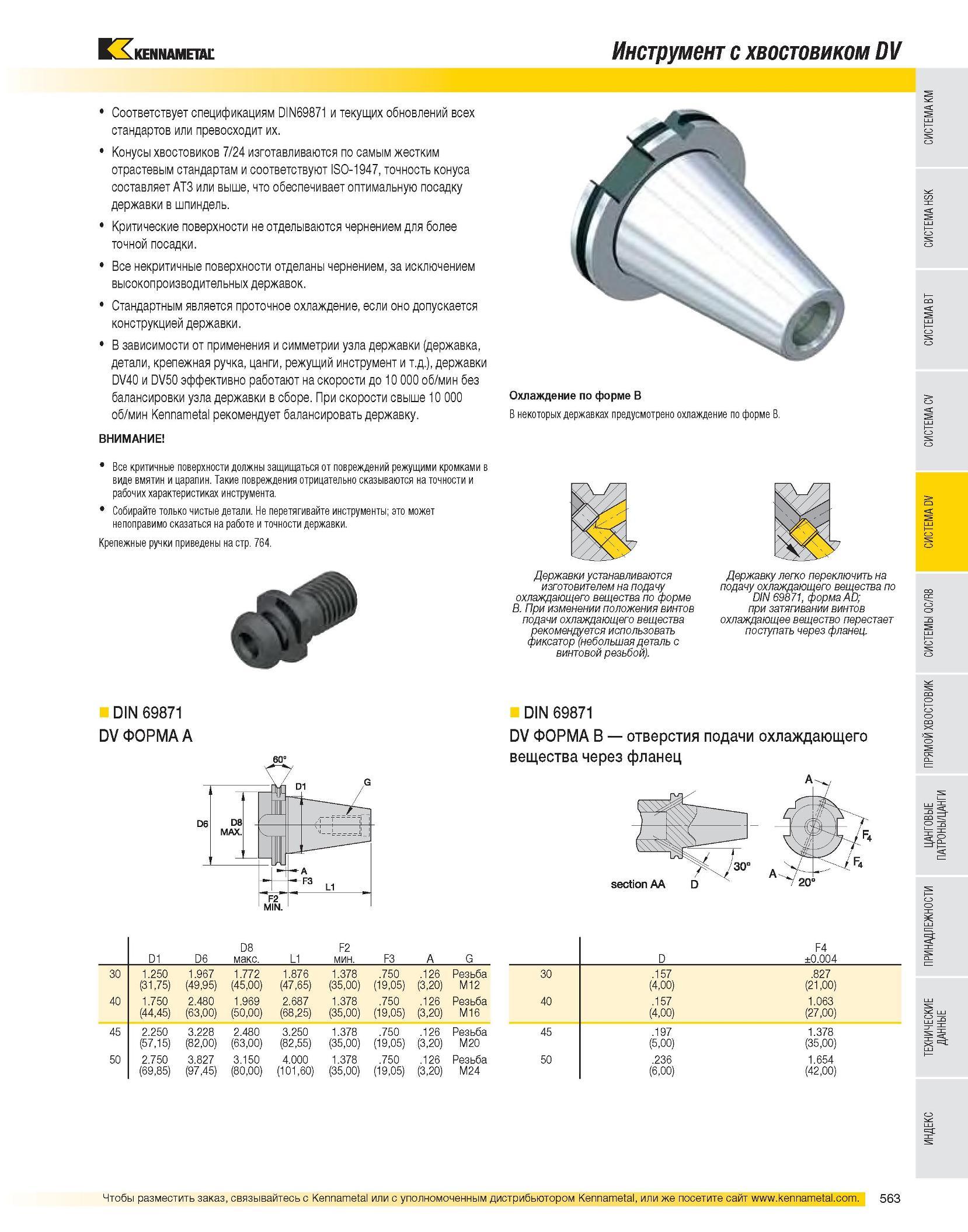

Инструмент с хвостовиком DV Соответствует спецификациям DIN69871 и текущих обновлений всех стандартов или превосходит их. Конусы хвостовиков 7/24 изготавливаются по самым жестким отрастевым стандартам и соответствуют ISO-1947, точность конуса составляет AT3 или выше, что обеспечивает оптимальную посадку державки в шпиндель. Критические поверхности не отделываются чернением для более точной посадки. Все некритичные поверхности отделаны чернением, за исключением высокопроизводительных державок. Стандартным является проточное охлаждение, если оно допускается конструкцией державки. В зависимости от применения и симметрии узла державки (державка, детали, крепежная ручка, цанги, режущий инструмент и т.д.), державки DV40 и DV50 эффективно работают на скорости до 10 000 об/мин без балансировки узла державки в сборе. При скорости свыше 10 000 об/мин Kennametal рекомендует балансировать державку. ВНИМАНИЕ Охлаждение по форме B В некоторых державках предусмотрено охлаждение по форме В. Все критичные поверхности должны защищаться от повреждений режущими кромками в виде вмятин и царапин. Такие повреждения отрицательно сказываются на точности и рабочих характеристиках инструмента. Собирайте только чистые детали. Не перетягивайте инструменты; это может непоправимо сказаться на работе и точности державки. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. DIN 69871 DV ФОРМАA DIN 69871 DV ФОРМА B отверстия подачи охлаждающего вещества через фланец D1 D6 D8 макс. L1 F2 мин. F3 A G 30 1.250 (31,75) 1.967 (49,95) 1.772 (45,00) 1.876 (47,65) 1.378 (35,00) .750 (19,05) .126 (3,20) Резьба M12 40 1.750 (44,45) 2.480 (63,00) 1.969 (50,00) 2.687 (68,25) 1.378 (35,00) .750 (19,05) .126 (3,20) Резьба M16 45 2.250 (57,15) 3.228 (82,00) 2.480 (63,00) 3.250 (82,55) 1.378 (35,00) .750 (19,05) .126 (3,20) Резьба M20 50 2.750 (69,85) 3.827 (97,45) 3.150 (80,00) 4.000 (101,60) 1.378 (35,00) .750 (19,05) .126 (3,20) Резьба M24 D F4 ±0.004 30 .157 .827 (4,00) (21,00) 40 .157 1.063 (4,00) (27,00) 45 .197 1.378 (5,00) (35,00) 50 .236 1.654 (6,00) (42,00)
