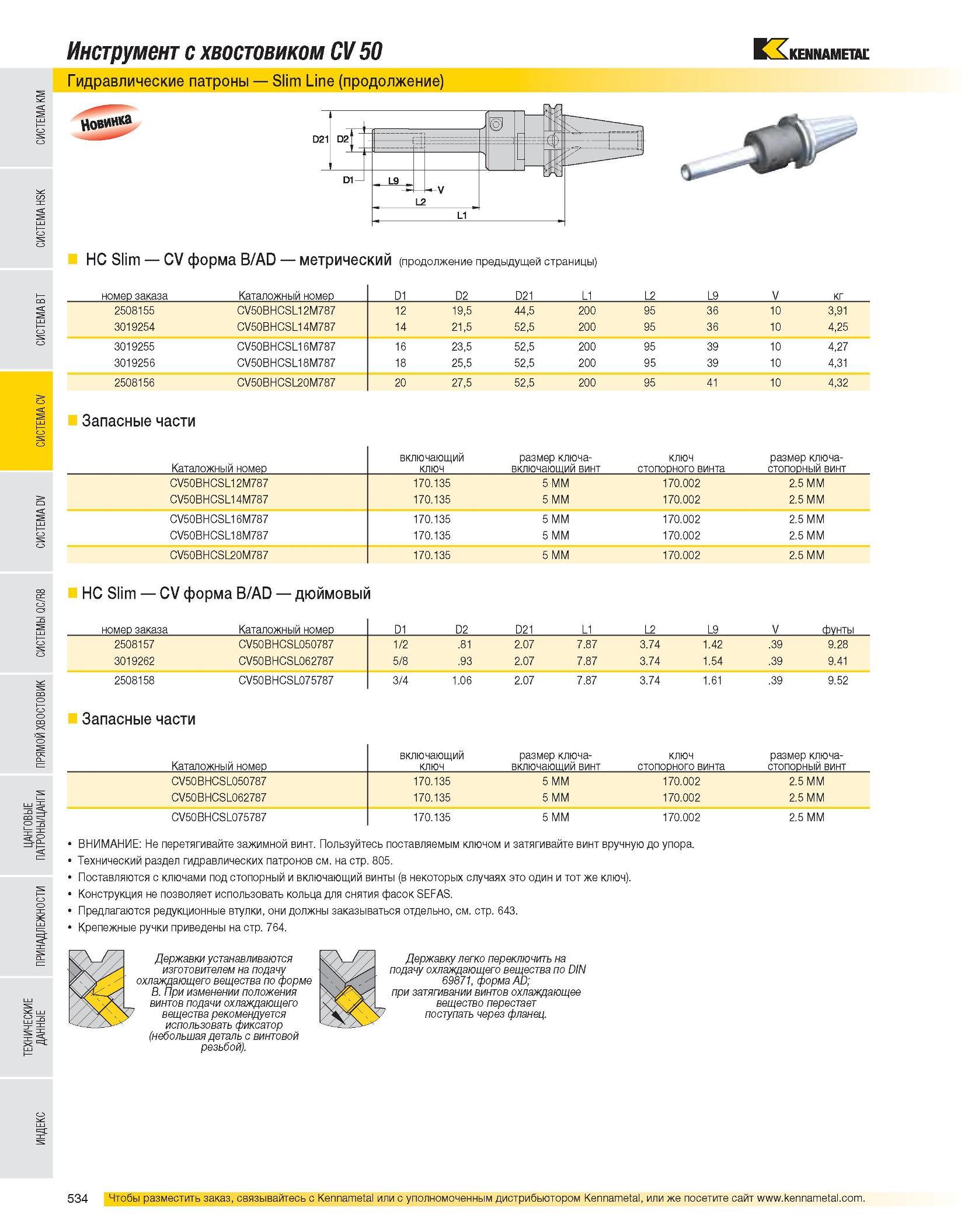

535 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.534

Каталог KENNAMETAL 2007 Системы инструмента Стр. 534 0535 Lab2u

Инструмент с хвостовиком CV 50 Гидравлические патроны Slim Line (продолжение) HC Slim CV форма B/AD метрический (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг 2508155 CV50BHCSL12M787 12 19,5 44,5 200 95 36 10 3,91 3019254 CV50BHCSL14M787 14 21,5 52,5 200 95 36 10 4,25 3019255 CV50BHCSL16M787 16 23,5 52,5 200 95 39 10 4,27 3019256 CV50BHCSL18M787 18 25,5 52,5 200 95 39 10 4,31 2508156 CV50BHCSL20M787 20 27,5 52,5 200 95 41 10 4,32 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт CV50BHCSL12M787 170.135 5 MM 170.002 2.5 MM CV50BHCSL14M787 170.135 5 MM 170.002 2.5 MM CV50BHCSL16M787 170.135 5 MM 170.002 2.5 MM CV50BHCSL18M787 170.135 5 MM 170.002 2.5 MM CV50BHCSL20M787 170.135 5 MM 170.002 2.5 MM HC Slim CV форма B/AD дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты 2508157 CV50BHCSL050787 1/2 .81 2.07 7.87 3.74 1.42 .39 9.28 3019262 CV50BHCSL062787 5/8 .93 2.07 7.87 3.74 1.54 .39 9.41 2508158 CV50BHCSL075787 3/4 1.06 2.07 7.87 3.74 1.61 .39 9.52 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт CV50BHCSL050787 170.135 5 MM 170.002 2.5 MM CV50BHCSL062787 170.135 5 MM 170.002 2.5 MM CV50BHCSL075787 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
