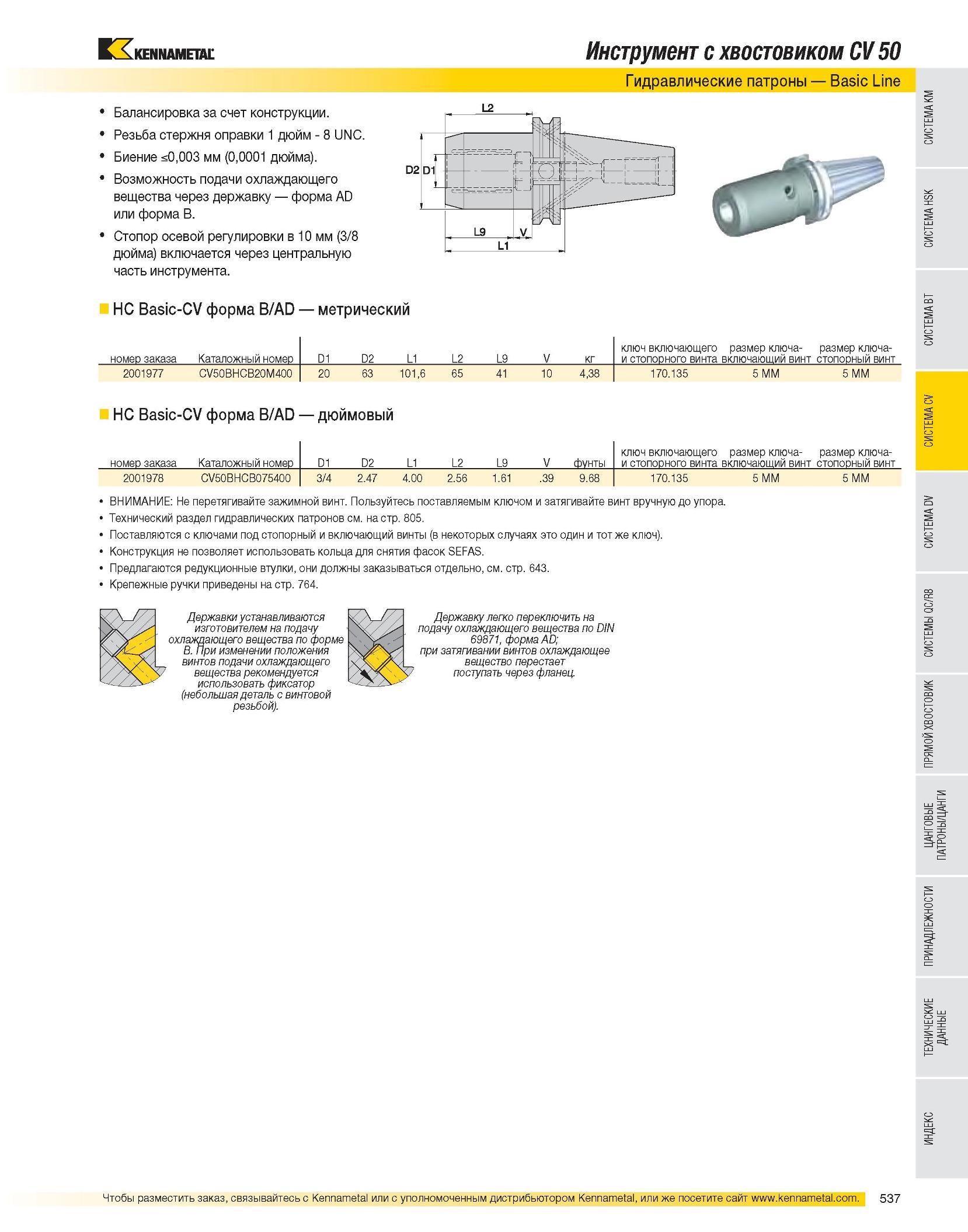

Балансировка за счет конструкции. Резьба стержня оправки 1 дюйм - 8 UNC. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. Инструмент с хвостовиком CV 50 Гидравлические патроны Basic Line HC Basic-CV форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L2 L9 V кг ключ включающего размер ключа- размер ключа-и стопорного винта включающий винт стопорный винт 2001977 CV50BHCB20M400 20 63 101,6 65 41 10 4,38 170.135 5 MM 5 MM HC Basic-CV форма B/AD дюймовый номер заказа Каталожный номер D1 D2 L1 L2 L9 V фунты ключ включающего размер ключа- размер ключа-и стопорного винта включающий винт стопорный винт 2001978 CV50BHCB075400 3/4 2.47 4.00 2.56 1.61 .39 9.68 170.135 5 MM 5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
