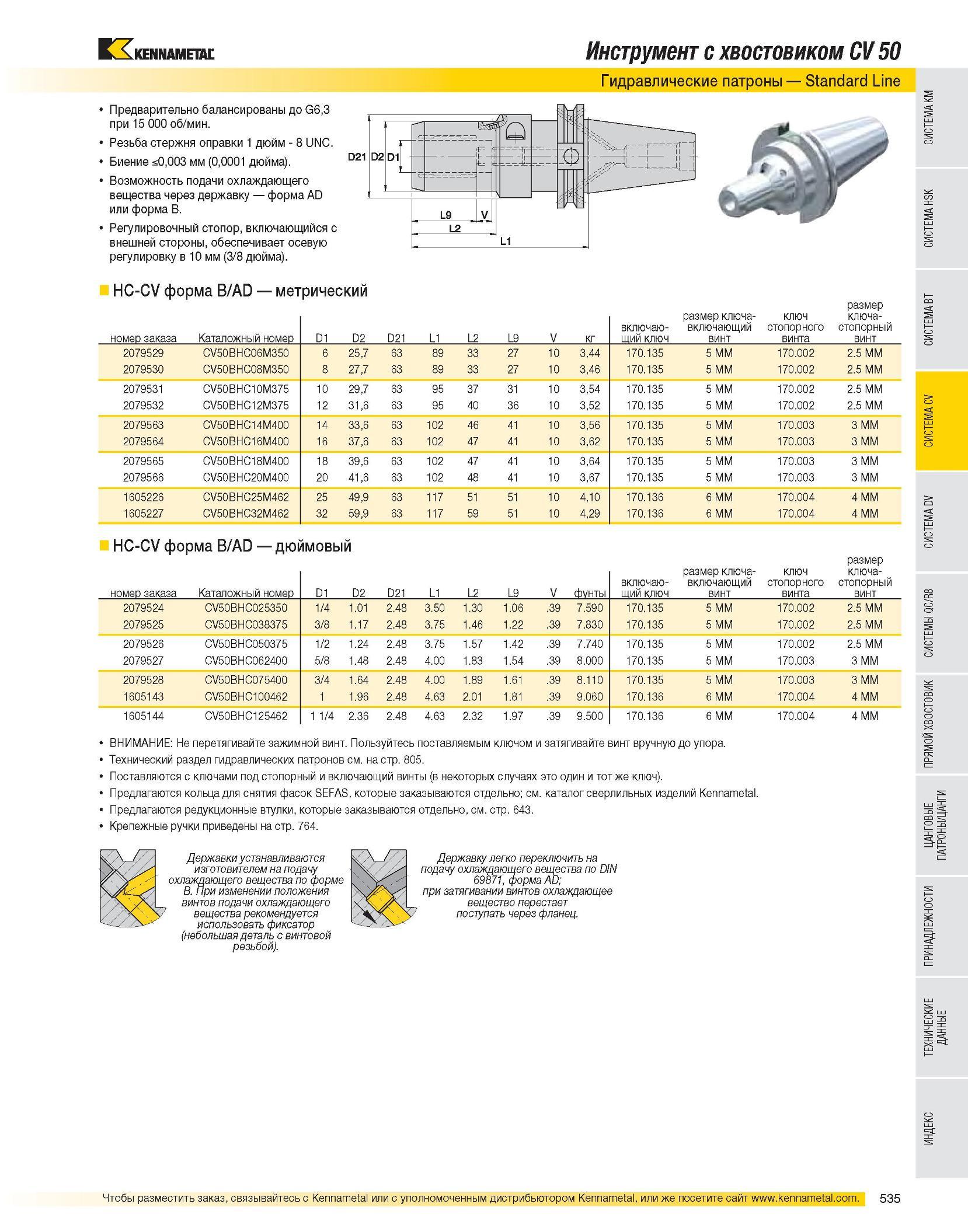

Предварительно балансированы до G6,3 при 15 ООО об/мин. Резьба стержня оправки 1 дюйм - 8 UNC. Биение <Ю,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-CV форма B/AD метрический Инструмент с хвостовиком CV 50 Гидравлические патроны Standard Line номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа- стопорный винт 2079529 CV50BHC06M350 6 25,7 63 89 33 27 10 3,44 170.135 5 MM 170.002 2.5 MM 2079530 CV50BHC08M350 8 27,7 63 89 33 27 10 3,46 170.135 5 MM 170.002 2.5 MM 2079531 CV50BHC10M375 10 29,7 63 95 37 31 10 3,54 170.135 5 MM 170.002 2.5 MM 2079532 CV50BHC12M375 12 31,6 63 95 40 36 10 3,52 170.135 5 MM 170.002 2.5 MM 2079563 CV50BHC14M400 14 33,6 63 102 46 41 10 3,56 170.135 5 MM 170.003 3 MM 2079564 CV50BHC16M400 16 37,6 63 102 47 41 10 3,62 170.135 5 MM 170.003 3 MM 2079565 CV50BHC18M400 18 39,6 63 102 47 41 10 3,64 170.135 5 MM 170.003 3 MM 2079566 CV50BHC20M400 20 41,6 63 102 48 41 10 3,67 170.135 5 MM 170.003 3 MM 1605226 CV50BHC25M462 25 49,9 63 117 51 51 10 4,10 170.136 6 MM 170.004 4 MM 1605227 CV50BHC32M462 32 59,9 63 117 59 51 10 4,29 170.136 6 MM 170.004 4 MM HC-CV форма B/AD дю1 номер заказа Каталожный номер мовый D1 D2 D21 L1 L2 L9 V фунты включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа- стопорный винт 2079524 CV50BHC025350 1/4 1.01 2.48 3.50 1.30 1.06 .39 7.590 170.135 5 MM 170.002 2.5 MM 2079525 CV50BHC038375 3/8 1.17 2.48 3.75 1.46 1.22 .39 7.830 170.135 5 MM 170.002 2.5 MM 2079526 CV50BHC050375 1/2 1.24 2.48 3.75 1.57 1.42 .39 7.740 170.135 5 MM 170.002 2.5 MM 2079527 CV50BHC062400 5/8 1.48 2.48 4.00 1.83 1.54 .39 8.000 170.135 5 MM 170.003 3 MM 2079528 CV50BHC075400 3/4 1.64 2.48 4.00 1.89 1.61 .39 8.110 170.135 5 MM 170.003 3 MM 1605143 CV50BHC100462 1 1.96 2.48 4.63 2.01 1.81 .39 9.060 170.136 6 MM 170.004 4 MM 1605144 CV50BHC125462 1 1/4 2.36 2.48 4.63 2.32 1.97 .39 9.500 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
