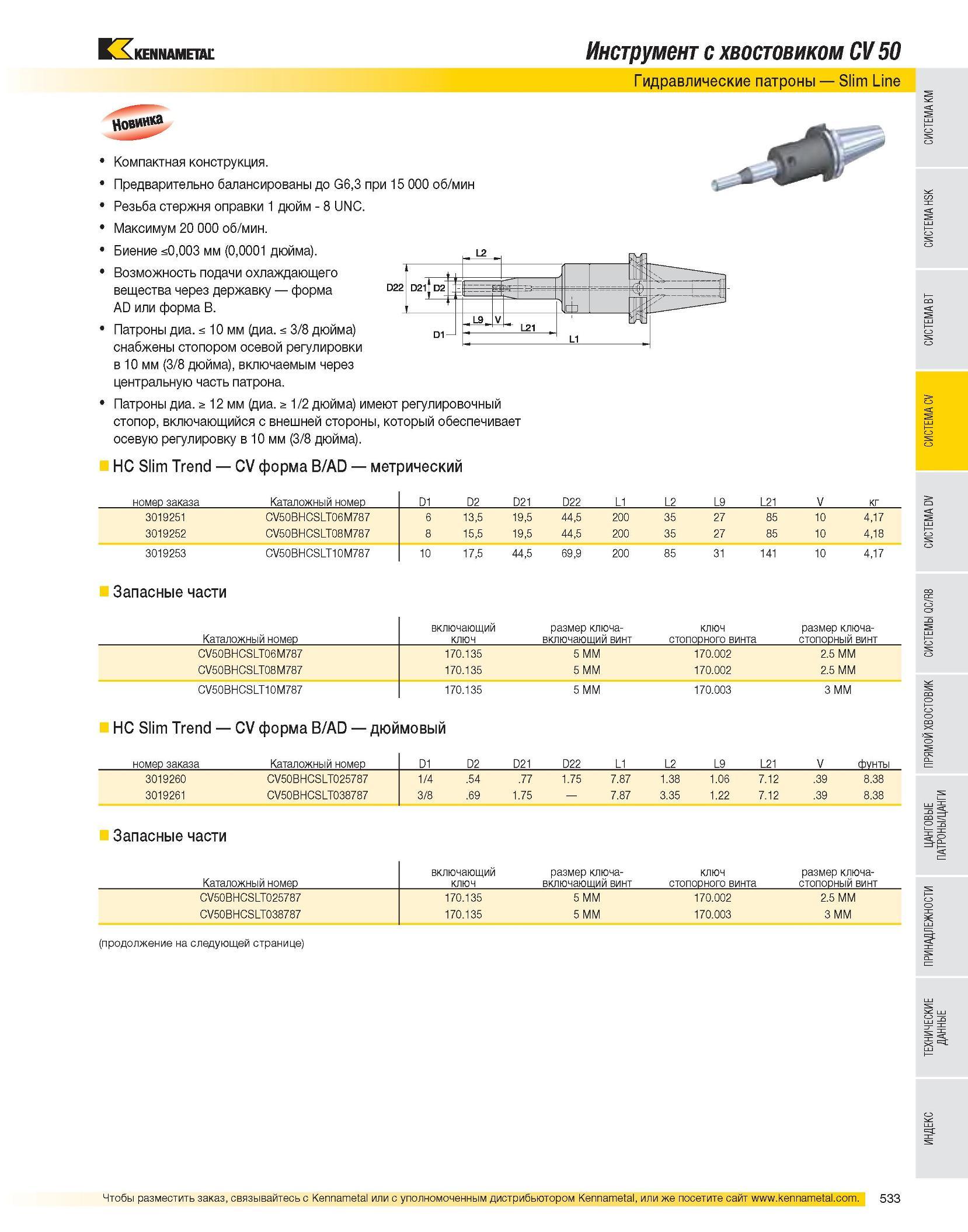

Инструмент с хвостовиком CV 50 Гидравлические патроны Slim Line Компактная конструкция. Предварительно балансированы до G6,3 при 15 000 об/мин Резьба стержня оправки 1 дюйм - 8 UNC. Максимум 20 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Патроны диа. < 10 мм (диа. < 3/8 дюйма) снабжены стопором осевой регулировки в 10 мм (3/8 дюйма), включаемым через центральную часть патрона. Патроны диа. > 12 мм (диа. > 1/2 дюйма) имеют регулировочный стопор, включающийся с внешней стороны, который обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC Slim Trend CV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг 3019251 CV50BHCSLT06M787 6 13,5 19,5 44,5 200 35 27 85 10 4,17 3019252 CV50BHCSLT08M787 8 15,5 19,5 44,5 200 35 27 85 10 4,18 3019253 CV50BHCSLT10M787 10 17,5 44,5 69,9 200 85 31 141 10 4,17 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт CV50BHCSLT06M787 170.135 5 MM 170.002 2.5 MM CV50BHCSLT08M787 170.135 5 MM 170.002 2.5 MM CV50BHCSLT10M787 170.135 5 MM 170.003 3 MM HC Slim Trend CV форма B/AD дюймовый номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V фунты 3019260 CV50BHCSLT025787 1/4 .54 .77 1.75 7.87 1.38 1.06 7.12 .39 8.38 3019261 CV50BHCSLT038787 3/8 .69 1.75 7.87 3.35 1.22 7.12 .39 8.38 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт CV50BHCSLT025787 170.135 5 MM 170.002 2.5 MM CV50BHCSLT038787 170.135 5 MM 170.003 3 MM (продолжение на следующей странице)
