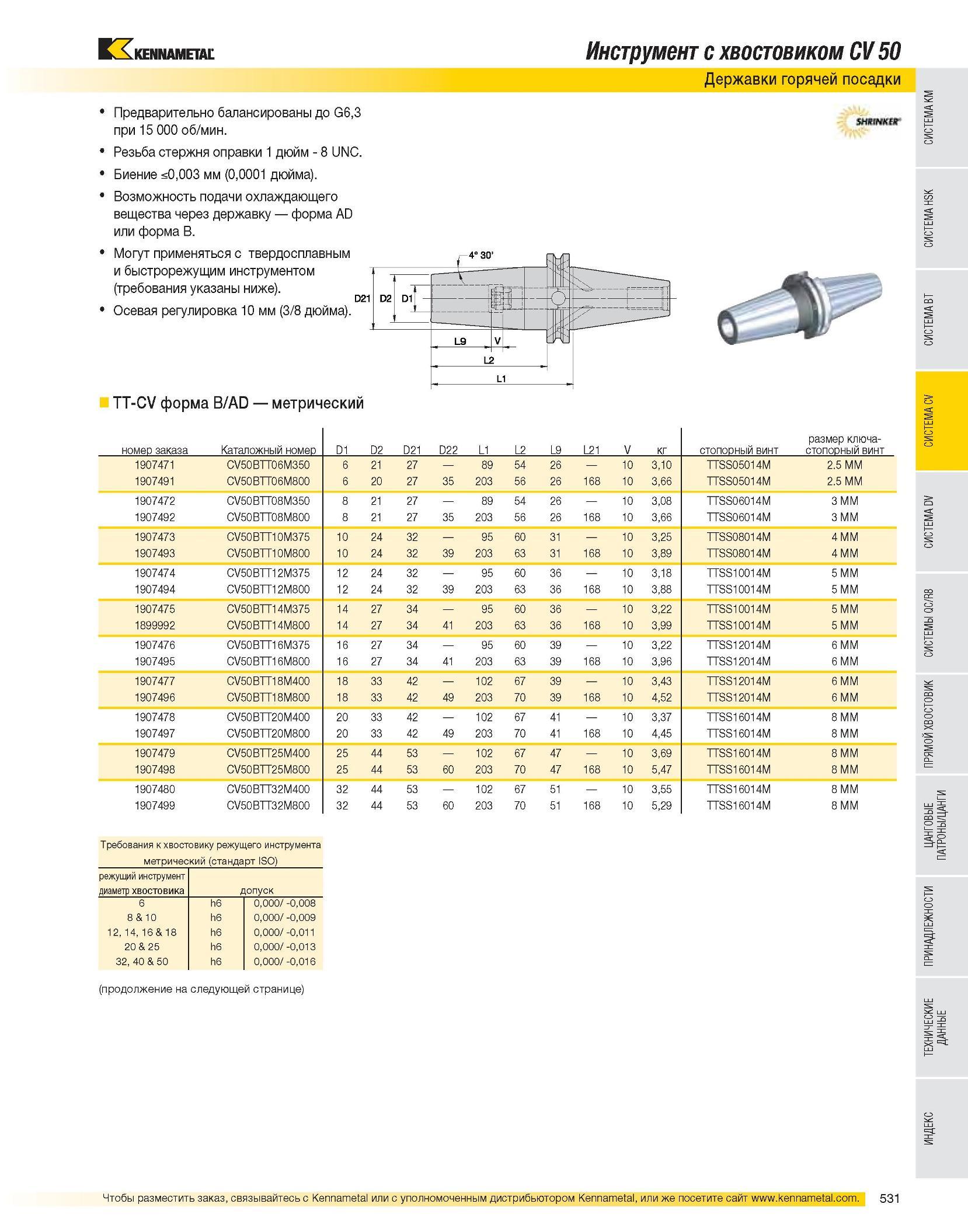

Инструмент с хвостовиком CV 50 Державки горячей посадки Предварительно балансированы до G6,3 при 15 000 об/мин. Резьба стержня оправки 1 дюйм - 8 UNC. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Могут применяться с твердосплавным и быстрорежущим инструментом (требования указаны ниже). Осевая регулировка 10 мм (3/8 дюйма). TT-CV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг стопорный винт размер ключа-стопорный винт 1907471 CV50BTT06M350 6 21 27 89 54 26 10 3,10 TTSS05014M 2.5 MM 1907491 CV50BTT06M800 6 20 27 35 203 56 26 168 10 3,66 TTSS05014M 2.5 MM 1907472 CV50BTT08M350 8 21 27 89 54 26 10 3,08 TTSS06014M 3 MM 1907492 CV50BTT08M800 8 21 27 35 203 56 26 168 10 3,66 TTSS06014M 3 MM 1907473 CV50BTT10M375 10 24 32 95 60 31 10 3,25 TTSS08014M 4 MM 1907493 CV50BTT10M800 10 24 32 39 203 63 31 168 10 3,89 TTSS08014M 4 MM 1907474 CV50BTT12M375 12 24 32 95 60 36 10 3,18 TTSS10014M 5 MM 1907494 CV50BTT12M800 12 24 32 39 203 63 36 168 10 3,88 TTSS10014M 5 MM 1907475 CV50BTT14M375 14 27 34 95 60 36 10 3,22 TTSS10014M 5 MM 1899992 CV50BTT14M800 14 27 34 41 203 63 36 168 10 3,99 TTSS10014M 5 MM 1907476 CV50BTT16M375 16 27 34 95 60 39 10 3,22 TTSS12014M 6 MM 1907495 CV50BTT16M800 16 27 34 41 203 63 39 168 10 3,96 TTSS12014M 6 MM 1907477 CV50BTT18M400 18 33 42 102 67 39 10 3,43 TTSS12014M 6 MM 1907496 CV50BTT18M800 18 33 42 49 203 70 39 168 10 4,52 TTSS12014M 6 MM 1907478 CV50BTT20M400 20 33 42 102 67 41 10 3,37 TTSS16014M 8 MM 1907497 CV50BTT20M800 20 33 42 49 203 70 41 168 10 4,45 TTSS16014M 8 MM 1907479 CV50BTT25M400 25 44 53 102 67 47 10 3,69 TTSS16014M 8 MM 1907498 CV50BTT25M800 25 44 53 60 203 70 47 168 10 5,47 TTSS16014M 8 MM 1907480 CV50BTT32M400 32 44 53 102 67 51 10 3,55 TTSS16014M 8 MM 1907499 CV50BTT32M800 32 44 53 60 203 70 51 168 10 5,29 TTSS16014M 8 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32, 40 & 50 h6 0,000/ -0,016 (продолжение на следующей странице)
