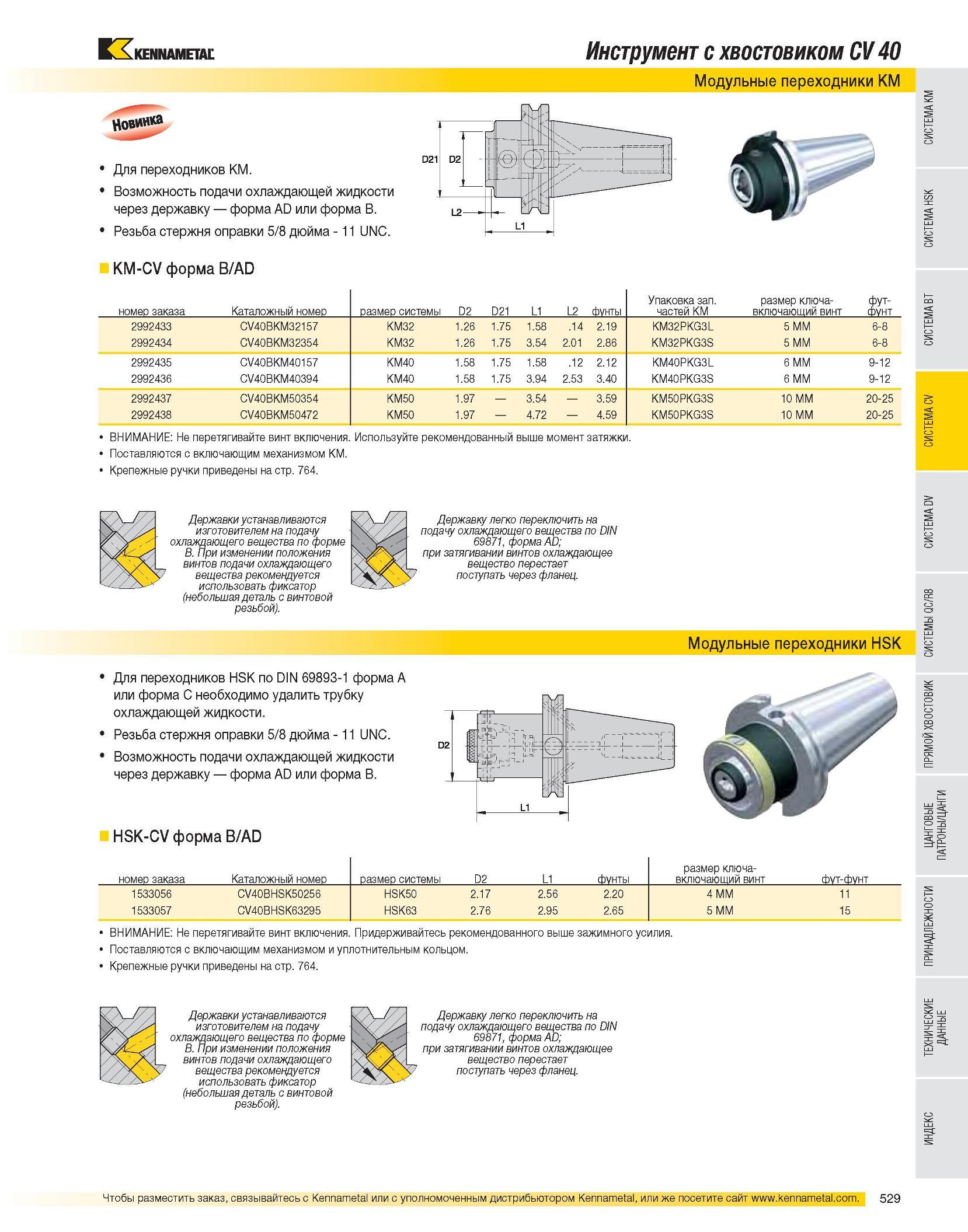

Инструмент с хвостовиком CV 40 Модульные переходники KM Резьба стержня оправки 5/8 дюйма - 11 UNC. KM-CV форма B/AD номер заказа Каталожный номер размер системы D2 D21 L1 L2 фунты Упаковка зап. частей KM размер ключа-включающий винт фут- фунт 2992433 CV40BKM32157 KM32 1.26 1.75 1.58 .14 2.19 KM32PKG3L 5 MM 6-8 2992434 CV40BKM32354 KM32 1.26 1.75 3.54 2.01 2.86 KM32PKG3S 5 MM 6-8 2992435 CV40BKM40157 KM40 1.58 1.75 1.58 .12 2.12 KM40PKG3L 6 MM 9-12 2992436 CV40BKM40394 KM40 1.58 1.75 3.94 2.53 3.40 KM40PKG3S 6 MM 9-12 2992437 CV40BKM50354 KM50 1.97 3.54 3.59 KM50PKG3S 10 MM 20-25 2992438 CV40BKM50472 KM50 1.97 4.72 4.59 KM50PKG3S 10 MM 20-25 ВНИМАНИЕ: Не перетягивайте винт включения. Используйте рекомендованный выше момент затяжки. Поставляются с включающим механизмом KM. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Модульные переходники HSK Для переходников HSK по DIN 69893-1 форма A или форма C необходимо удалить трубку охлаждающей жидкости. Резьба стержня оправки 5/8 дюйма - 11 UNC. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. HSK-CV форма B/AD номер заказа Каталожный номер размер системы D2 L1 фунты размер ключа-включающий винт фут-фунт 1533056 CV40BHSK50256 HSK50 2.17 2.56 2.20 4 MM 11 1533057 CV40BHSK63295 HSK63 2.76 2.95 2.65 5 MM 15 ВНИМАНИЕ: Не перетягивайте винт включения. Придерживайтесь рекомендованного выше зажимного усилия. Поставляются с включающим механизмом и уплотнительным кольцом. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
