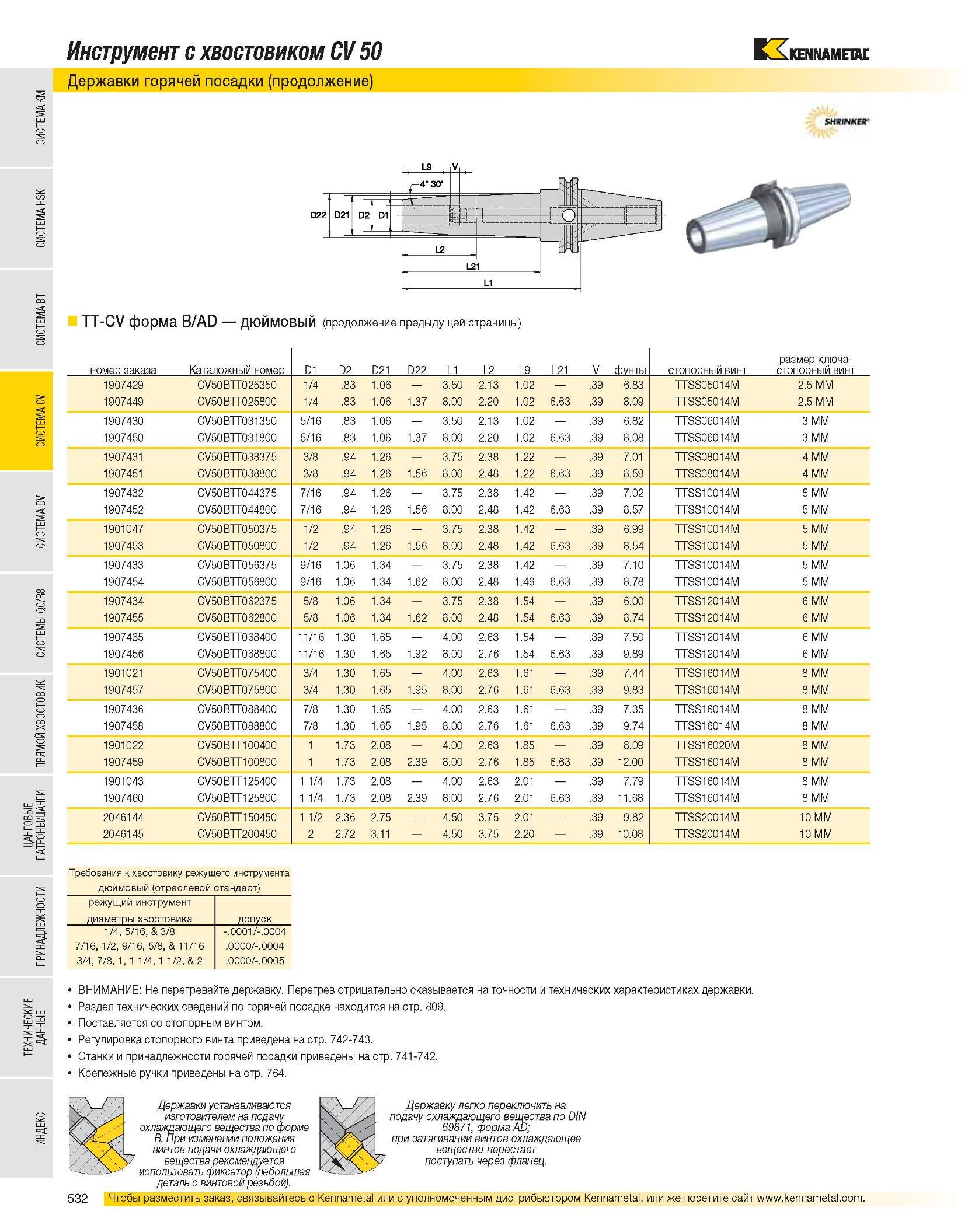

Инструмент с хвостовиком CV 50 Державки горячей посадки (продолжение) TT-CV форма B/AD дюймовый (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V фунты столсюный винт размер ключа-стопорный винт 1907429 CV50BTT025350 1/4 .83 1.06 3.50 2.13 1.02 .39 6.83 TTSS05014M 2.5 MM 1907449 CV50BTT025800 1/4 .83 1.06 1.37 8.00 2.20 1.02 6.63 .39 8.09 TTSS05014M 2.5 MM 1907430 CV50BTT031350 5/16 .83 1.06 3.50 2.13 1.02 .39 6.82 TTSS06014M 3 MM 1907450 CV50BTT031800 5/16 .83 1.06 1.37 8.00 2.20 1.02 6.63 .39 8.08 TTSS06014M 3 MM 1907431 CV50BTT038375 3/8 .94 1.26 3.75 2.38 1.22 .39 7.01 TTSS08014M 4 MM 1907451 CV50BTT038800 3/8 .94 1.26 1.56 8.00 2.48 1.22 6.63 .39 8.59 TTSS08014M 4 MM 1907432 CV50BTT044375 7/16 .94 1.26 3.75 2.38 1.42 .39 7.02 TTSS10014M 5 MM 1907452 CV50BTT044800 7/16 .94 1.26 1.56 8.00 2.48 1.42 6.63 .39 8.57 TTSS10014M 5 MM 1901047 CV50BTT050375 1/2 .94 1.26 3.75 2.38 1.42 .39 6.99 TTSS10014M 5 MM 1907453 CV50BTT050800 1/2 .94 1.26 1.56 8.00 2.48 1.42 6.63 .39 8.54 TTSS10014M 5 MM 1907433 CV50BTT056375 9/16 1.06 1.34 3.75 2.38 1.42 .39 7.10 TTSS10014M 5 MM 1907454 CV50BTT056800 9/16 1.06 1.34 1.62 8.00 2.48 1.46 6.63 .39 8.78 TTSS10014M 5 MM 1907434 CV50BTT062375 5/8 1.06 1.34 3.75 2.38 1.54 .39 6.00 TTSS12014M 6 MM 1907455 CV50BTT062800 5/8 1.06 1.34 1.62 8.00 2.48 1.54 6.63 .39 8.74 TTSS12014M 6 MM 1907435 CV50BTT068400 11/16 1.30 1.65 4.00 2.63 1.54 .39 7.50 TTSS12014M 6 MM 1907456 CV50BTT068800 11/16 1.30 1.65 1.92 8.00 2.76 1.54 6.63 .39 9.89 TTSS12014M 6 MM 1901021 CV50BTT075400 3/4 1.30 1.65 4.00 2.63 1.61 .39 7.44 TTSS16014M 8 MM 1907457 CV50BTT075800 3/4 1.30 1.65 1.95 8.00 2.76 1.61 6.63 .39 9.83 TTSS16014M 8 MM 1907436 CV50BTT088400 7/8 1.30 1.65 4.00 2.63 1.61 .39 7.35 TTSS16014M 8 MM 1907458 CV50BTT088800 7/8 1.30 1.65 1.95 8.00 2.76 1.61 6.63 .39 9.74 TTSS16014M 8 MM 1901022 CV50BTT100400 1 1.73 2.08 4.00 2.63 1.85 .39 8.09 TTSS16020M 8 MM 1907459 CV50BTT100800 1 1.73 2.08 2.39 8.00 2.76 1.85 6.63 .39 12.00 TTSS16014M 8 MM 1901043 CV50BTT125400 1 1/4 1.73 2.08 4.00 2.63 2.01 .39 7.79 TTSS16014M 8 MM 1907460 CV50BTT125800 1 1/4 1.73 2.08 2.39 8.00 2.76 2.01 6.63 .39 11.68 TTSS16014M 8 MM 2046144 CV50BTT150450 1 1/2 2.36 2.75 4.50 3.75 2.01 .39 9.82 TTSS20014M 10 MM 2046145 CV50BTT200450 2 2.72 3.11 4.50 3.75 2.20 .39 10.08 TTSS20014M 10 MM Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1, 1 1/4, 1 1/2, & 2 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Крепежные ручки приведены на стр. 764. Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой).
