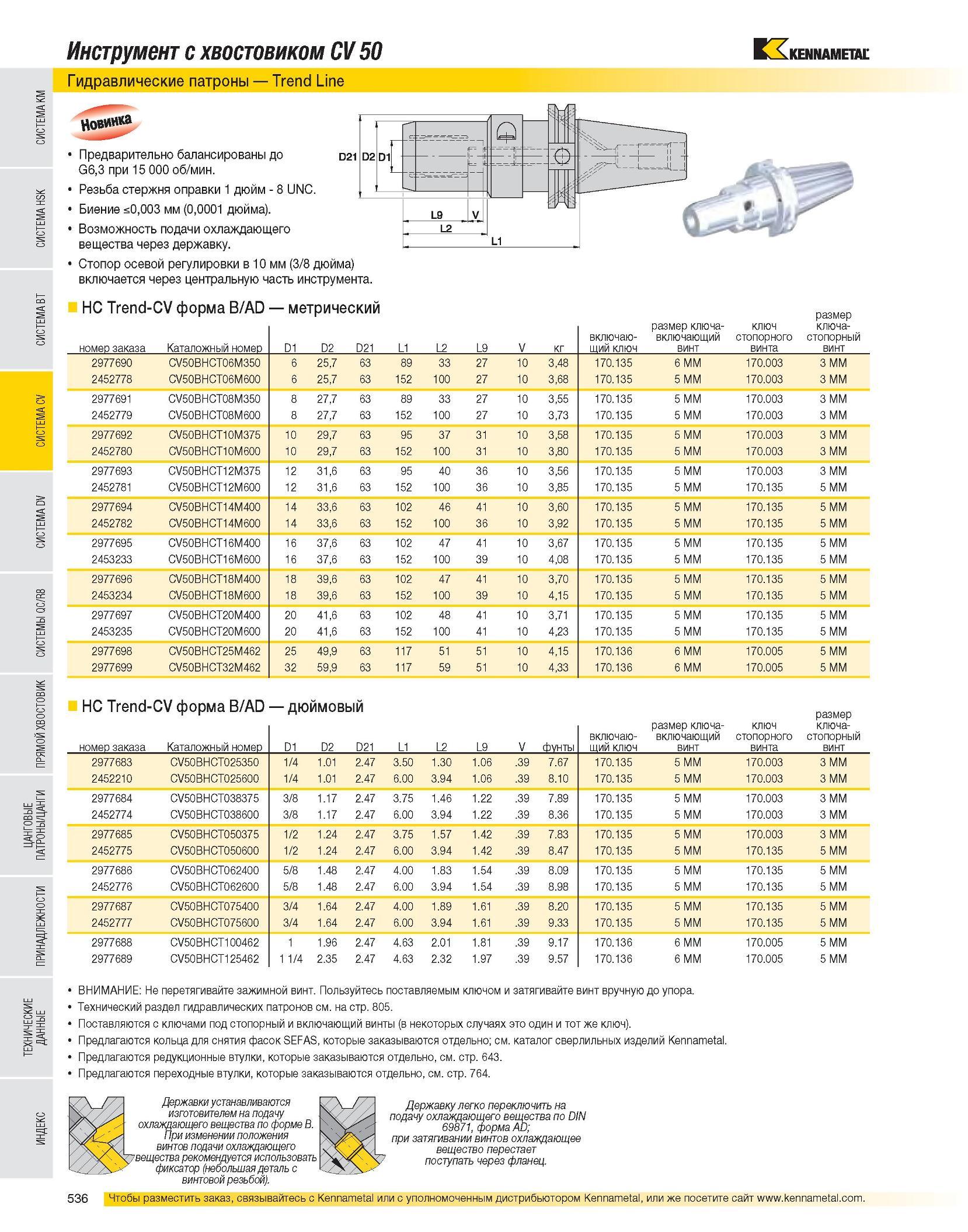

Инструмент с хвостовиком CV 50 Гидравлические патроны Trend Line Предварительно балансированы до G6,3 при 15 000 об/мин. Резьба стержня оправки 1 дюйм - 8 UNC. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-CV форма B/AD метрический размер номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта ключа- стопорный винт 2977690 CV50BHCT06M350 6 25,7 63 89 33 27 10 3,48 170.135 6 MM 170.003 3 MM 2452778 CV50BHCT06M600 6 25,7 63 152 100 27 10 3,68 170.135 5 MM 170.003 3 MM 2977691 CV50BHCT08M350 8 27,7 63 89 33 27 10 3,55 170.135 5 MM 170.003 3 MM 2452779 CV50BHCT08M600 8 27,7 63 152 100 27 10 3,73 170.135 5 MM 170.003 3 MM 2977692 CV50BHCT10M375 10 29,7 63 95 37 31 10 3,58 170.135 5 MM 170.003 3 MM 2452780 CV50BHCT10M600 10 29,7 63 152 100 31 10 3,80 170.135 5 MM 170.003 3 MM 2977693 CV50BHCT12M375 12 31,6 63 95 40 36 10 3,56 170.135 5 MM 170.003 3 MM 2452781 CV50BHCT12M600 12 31,6 63 152 100 36 10 3,85 170.135 5 MM 170.135 5 MM 2977694 CV50BHCT14M400 14 33,6 63 102 46 41 10 3,60 170.135 5 MM 170.135 5 MM 2452782 CV50BHCT14M600 14 33,6 63 152 100 36 10 3,92 170.135 5 MM 170.135 5 MM 2977695 CV50BHCT16M400 16 37,6 63 102 47 41 10 3,67 170.135 5 MM 170.135 5 MM 2453233 CV50BHCT16M600 16 37,6 63 152 100 39 10 4,08 170.135 5 MM 170.135 5 MM 2977696 CV50BHCT18M400 18 39,6 63 102 47 41 10 3,70 170.135 5 MM 170.135 5 MM 2453234 CV50BHCT18M600 18 39,6 63 152 100 39 10 4,15 170.135 5 MM 170.135 5 MM 2977697 CV50BHCT20M400 20 41,6 63 102 48 41 10 3,71 170.135 5 MM 170.135 5 MM 2453235 CV50BHCT20M600 20 41,6 63 152 100 41 10 4,23 170.135 5 MM 170.135 5 MM 2977698 CV50BHCT25M462 25 49,9 63 117 51 51 10 4,15 170.136 6 MM 170.005 5 MM 2977699 CV50BHCT32M462 32 59,9 63 117 59 51 10 4,33 170.136 6 MM 170.005 5 MM HC Trend-CV форма B/AD дюймовый размер размер ключа- ключ ключа- включаю- включающий стопорного стопорный номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты щий ключ винт винта винт 2977683 CV50BHCT025350 1/4 1.01 2.47 3.50 1.30 1.06 .39 7.67 170.135 5 MM 170.003 3 MM 2452210 CV50BHCT025600 1/4 1.01 2.47 6.00 3.94 1.06 .39 8.10 170.135 5 MM 170.003 3 MM 2977684 CV50BHCT038375 3/8 1.17 2.47 3.75 1.46 1.22 .39 7.89 170.135 5 MM 170.003 3 MM 2452774 CV50BHCT038600 3/8 1.17 2.47 6.00 3.94 1.22 .39 8.36 170.135 5 MM 170.003 3 MM 2977685 CV50BHCT050375 1/2 1.24 2.47 3.75 1.57 1.42 .39 7.83 170.135 5 MM 170.003 3 MM 2452775 CV50BHCT050600 1/2 1.24 2.47 6.00 3.94 1.42 .39 8.47 170.135 5 MM 170.135 5 MM 2977686 CV50BHCT062400 5/8 1.48 2.47 4.00 1.83 1.54 .39 8.09 170.135 5 MM 170.135 5 MM 2452776 CV50BHCT062600 5/8 1.48 2.47 6.00 3.94 1.54 .39 8.98 170.135 5 MM 170.135 5 MM 2977687 CV50BHCT075400 3/4 1.64 2.47 4.00 1.89 1.61 .39 8.20 170.135 5 MM 170.135 5 MM 2452777 CV50BHCT075600 3/4 1.64 2.47 6.00 3.94 1.61 .39 9.33 170.135 5 MM 170.135 5 MM 2977688 CV50BHCT100462 1 1.96 2.47 4.63 2.01 1.81 .39 9.17 170.136 6 MM 170.005 5 MM 2977689 CV50BHCT125462 1 1/4 2.35 2.47 4.63 2.32 1.97 .39 9.57 170.136 6 MM 170.005 5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
