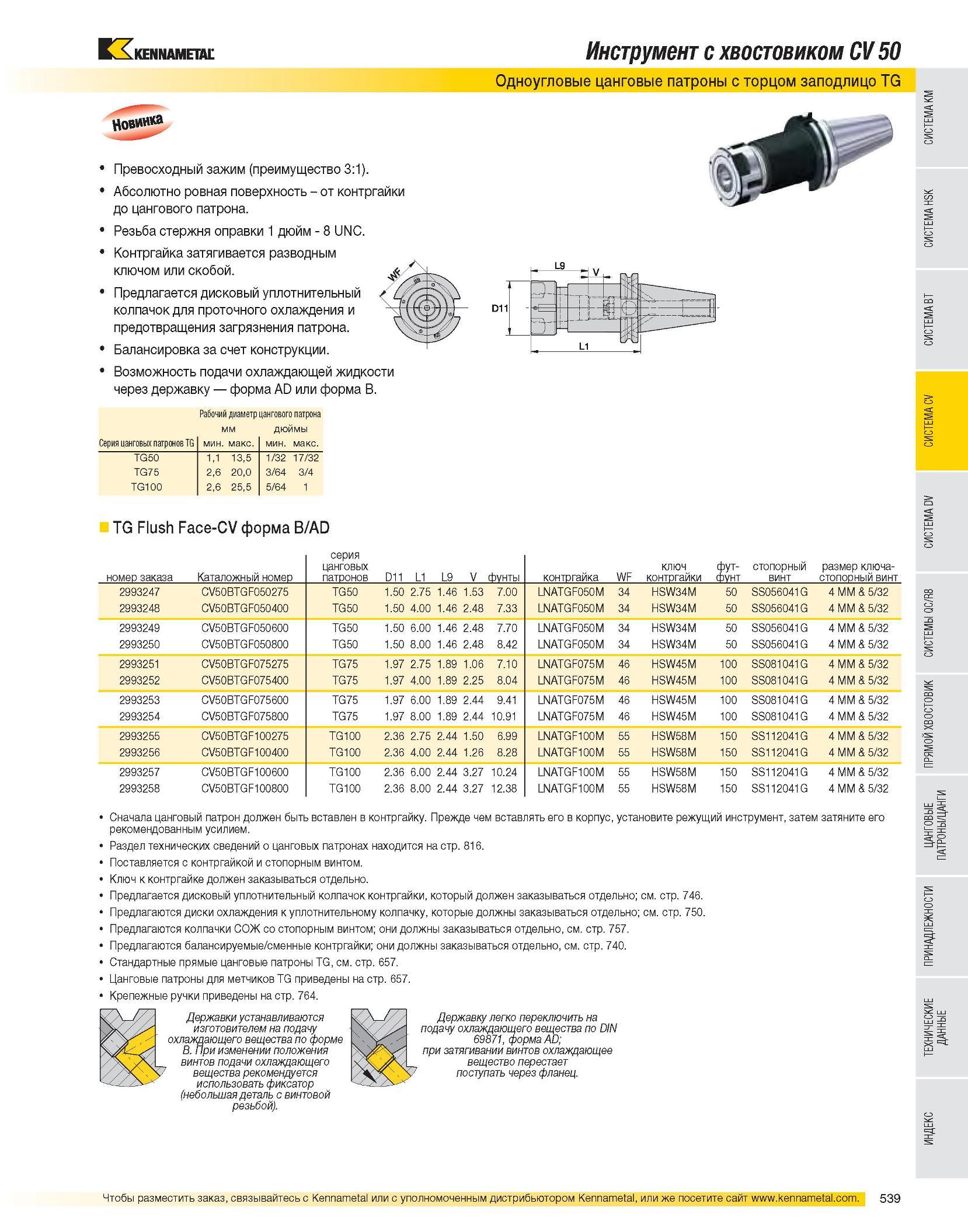

Инструмент с хвостовиком CV 50 Одноугловые цанговые патроны с торцом заподлицо TG Превосходный зажим (преимущество 3:1). Абсолютно ровная поверхность - от контргайки до цангового патрона. Резьба стержня оправки 1 дюйм - 8 UNC. Контргайка затягивается разводным ключом или скобой. Предлагается дисковый уплотнительный колпачок для проточного охлаждения и предотвращения загрязнения патрона. Балансировка за счет конструкции. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG50 1,1 13,5 1/32 17/32 TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG Flush Face-CV форма B/AD номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка WF ключ контргайки ут-унт фф стопорный винт размер ключа-стопорный винт 2993247 CV50BTGF050275 TG50 1.50 2.75 1.46 1.53 7.00 LNATGF050M 34 HSW34M 50 SS056041G 4 MM & 5/32 2993248 CV50BTGF050400 TG50 1.50 4.00 1.46 2.48 7.33 LNATGF050M 34 HSW34M 50 SS056041G 4 MM & 5/32 2993249 CV50BTGF050600 TG50 1.50 6.00 1.46 2.48 7.70 LNATGF050M 34 HSW34M 50 SS056041G 4 MM & 5/32 2993250 CV50BTGF050800 TG50 1.50 8.00 1.46 2.48 8.42 LNATGF050M 34 HSW34M 50 SS056041G 4 MM & 5/32 2993251 CV50BTGF075275 TG75 1.97 2.75 1.89 1.06 7.10 LNATGF075M 46 HSW45M 100 SS081041G 4 MM & 5/32 2993252 CV50BTGF075400 TG75 1.97 4.00 1.89 2.25 8.04 LNATGF075M 46 HSW45M 100 SS081041G 4 MM & 5/32 2993253 CV50BTGF075600 TG75 1.97 6.00 1.89 2.44 9.41 LNATGF075M 46 HSW45M 100 SS081041G 4 MM & 5/32 2993254 CV50BTGF075800 TG75 1.97 8.00 1.89 2.44 10.91 LNATGF075M 46 HSW45M 100 SS081041G 4 MM & 5/32 2993255 CV50BTGF100275 TG100 2.36 2.75 2.44 1.50 6.99 LNATGF100M 55 HSW58M 150 SS112041G 4 MM & 5/32 2993256 CV50BTGF100400 TG100 2.36 4.00 2.44 1.26 8.28 LNATGF100M 55 HSW58M 150 SS112041G 4 MM & 5/32 2993257 CV50BTGF100600 TG100 2.36 6.00 2.44 3.27 10.24 LNATGF100M 55 HSW58M 150 SS112041G 4 MM & 5/32 2993258 CV50BTGF100800 TG100 2.36 8.00 2.44 3.27 12.38 LNATGF100M 55 HSW58M 150 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагается дисковый уплотнительный колпачок контргайки, который должен заказываться отдельно; см. стр. 746. Предлагаются диски охлаждения к уплотнительному колпачку, которые должны заказываться отдельно; см. стр. 750. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
